Анализатор качества электроэнергии Fluke N5K 3PP64
Анализатор качества электроэнергии Fluke N5K 3PP64 может использоваться для лабораторного тестирования систем электроснабжения, электрических машин, приводов, трансформаторов, осветительного...
Загрузка...
по запросу
по запросу
Анализатор качества электроэнергии Fluke N5K 3PP64 может использоваться для лабораторного тестирования систем электроснабжения, электрических машин, приводов, трансформаторов, осветительного оборудования, преобразователей и других электросиловых устройств. Оснащенная тремя фазовыми модулями PP64, эта модификация обладает наивысшей точностью среди всех изделий семейства Norma. Широкая полоса пропускания позволяет проводить динамические испытания проверяемых объектов, с контролем мощностных характеристик, КПД и потерь в диапазоне частот до 3 МГц, отслеживать фазовый сдвиг и искажения, с регистрацией гармоник до 40 порядка, фиксировать импульсные сигналы в системах с частотным регулированием, и т.д.
Особенности
- 3 фазовых модуля с независимыми контурами измерения тока и напряжения обеспечивают одновременный контроль параметров по всем каналам, благодаря чему Fluke N5K 3PP64 является оптимальным вариантом для тестирования трехфазных систем и агрегатов.
- Режим цифрового осциллографа позволяет визуально отслеживать форму сигналов тока и напряжения, сравнивая осциллограммы в разных фазах.
- Функция БПФ повышает эффективность анализа частотного спектра при исследовании гармоник.
- Режим векторного анализатора дает возможность выявлять межфазовые сдвиги и несимметрию фаз, снижающих КПД проверяемого устройства.
- Встроенная память служит для автоматического документирования результатов измерений, когда анализатор используется в режиме регистратора.
Преимущества
Обладая наивысшей точностью среди устройств своего класса, Fluke N5K 3PP64 может использоваться для решения прецизионных измерительных задач, а также для выполнения калибровок других измерителей, выполняя роль образцового прибора. Долгосрочная стабильность результатов достигается за счет автоматической перекалибровки нуля и уровня смещения относительно опорного напряжения через короткие промежутки времени. Благодаря этому прибор не нуждается в частном метрологическом обслуживании, что сокращает время простоя и минимизирует эксплуатационные затраты.
Опционально функциональность базовой модели может быть расширена. Дооснастив анализатор качества электроэнергии дополнительными измерительными модулями, вы сможете тестировать силовые трехфазные трансформаторы, преобразователи и т.п., контролируя параметры во всех первичных и вторичных контурах одновременно.
Технические характеристики Fluke N5K 3PP64:
| Fluke N5K 3PP64 | |
|---|---|
| Количество фаз | 3, 4, 6 |
| Вес | Прибл. 7 кг |
| Размер | 150 мм x 447 мм x 315 мм |
| Встроенный принтер | Да (опционально) |
| Дисплей | Цветной, 144 мм — 320 x 240 пикселей. Яркость подсветки и контрастность настраиваются пользователем. |
| Диапазон | От нуля до 3 МГц или от нуля до 10 МГц в зависимости от используемого входного модуля |
| Основная погрешность | 0,2%, 0,1% или 0,03% в зависимости от используемого входного модуля |
| Частота дискретизации | 0,33 МГц или 1 МГц в зависимости от используемого входного модуля |
| Диапазон входного напряжения | От 0,3 В до 1000 В |
| Диапазон входного тока (напрямую без использования шунта) | От 0,03 мА до 20 А в зависимости от используемого входного модуля |
| Память для хранения конфигураций | 4 МБ |
| Память для хранения настроек | 0,5 МБ |
| Быстрое преобразование Фурье | До 40-й гармоники |
| RS-232 / USB-интерфейс | Стандартно |
| Интерфейс PI1 для измерения процессов (8 аналоговых/импульсных входов и 4 аналоговых входа) | опционально |
| Интерфейс IEEE 488.2/GPIB (1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с) | опционально |
| Программа Fluke NormaView для ПК (загрузка данных, анализ и составление отчетов) | стандартно |
| Быстрое преобразование Фурье | Расчет гармоник с графическим отображением. Одновременно отображается до 3-х гистограмм. Измеряемые величины: U, I, P в каждой фазе Порядок гармоник: От 1-й до 40-й гармоники, максимум до половины частоты дискретизации |
| Цифровой осциллограф | Одновременное отображение до трех измеренных величин на уровне выборки. Быстрый просмотр формы кривой и искажений. |
| Функция интегрирования (энергия) | Одновременное отображение до шести числовых значений (по выбору). Возможность задания условий запуска/остановки и положительного/отрицательного направления. |
| Векторная диаграмма | Отображение векторов основной частоты до 6-и сигналов. Обеспечивает простую проверку правильности подключения прибора и быстрый просмотр сдвига фазы каждого сигнала. |
| Регистратор данных | Обеспечивает просмотр усредненных во времени данных для определения трендов. |
| Оперативная память для данных | Хранение мгновенных и усредненных значений параметров; задание условий запуска и остановки. Около 4 МБ оперативной памяти можно использовать для хранения измеренных значений. |
| Конфигурация | Анализатор можно настроить на измерение и отображение данных в требуемом формате. |
| Диапазон рабочих температур | От 5 °C до 35 °C |
| Диапазон температур хранения | От -20 °C до 50 °C |
| Материал корпуса | Анализаторы электроснабжения Fluke Norma предельно компактны и имеют цельный металлический корпус в соответствии с самыми строгими требованиями электромагнитной совместимости (EMC). |
| Климатический класс | KYG в соответствии с DIN 40040, максимум 85 % относительной влажности, без конденсации. |
| Блок питания | От 85 В до 264 В переменного тока, от 50 Гц до 60 Гц, от 100 В до 260 В постоянного тока, 40 ВА, вилка европейского стандарта и выключатель питания. В некоторых моделях имеется токовые зажимы. |
| Измерительные входы | Безопасные розетки 4 мм, 2 — для каждого входа. Разъем BNC для подключения внешнего шунта. |
| Управление | Мембранная клавиатура для управления курсором – функциональные клавиши и функции прямого доступа. |
| Разъемы | Задняя панель 3-фазного анализатора |
| Измеряемые величины | Вычисление без пропусков средних значений величин для каждой фазы. В трехфазных системах дополнительно вычисляется полная мощность и выполняется усреднение значений V и I по трем фазам. Для этих значений также вычисляется основная гармоника H01 в синхронном режиме. Uэфф. действующее значение, Uвс выпрямленное среднее, Uср. среднее значение Up-, Up+, Upp пиковые значения Ucf коэффициент амплитуды Ucf, Uff коэффициент формы Ufc доля основной гармоники Uthd коэффициент искажения DIN, IEC Iэфф действующее значение, Iвс выпрямленное среднее, Iср среднее значение Ip-, Ip+, Ipp пиковые значения Icf коэффициент амплитуды Icf, Iff коэффициент формы Ifc доля основной гармоники Ithd коэффициент искажения DIN, IEC P активная мощность [Вт] Q реактивная мощность [Вар] S кажущаяся мощность [ВА] φ, cos. сдвиг фазы Функция интегрирования для активной мощности P, реактивной мощности Q, кажущейся мощности S, напряжения (Um) и тока (Im), Число разрядов 4 или 5 в зависимости от измеряемой величины. |
| Диапазон | От постоянного тока и 0,2 Гц до частоты дискретизации |
| Точность | ±0,01 % измеряемой величины (показания) |
| Частота и синхронизация | Каналы, которые можно выбирать: все U/I или внешний вход. Для обработки сигнала можно включить один из трех фильтров низких частот с разными частотами отсечки. Значение частоты постоянно отображается в верхней части экрана. Разъем синхронизации BNC на задней панели прибора можно использовать в качестве как входа, так и выхода. Можно измерить входные сигналы с частотой до частоты дискретизации используемого фазового модуля. Уровень входного сигнала не должен превышать 50 В. Выходной сигнал представляет собой импульсный TTL-сигнал амплитудой 5 В (частота зависит от частоты измеряемого сигнала синхронизации). |
| Память для конфигураций | В памяти могут храниться до 15 пользовательских конфигураций с возможностью повторной загрузки. Несохраненные изменения теряются при выключении прибора. |
| Интерфейс | Интерфейс RS232 для загрузки прошивки (встроенного ПО) и обмена данными с ПК. Возможно подключение принтера через внешний преобразователь. |
| Возможные варианты | IEEE 488.2 / 1 Мбит/с Ethernet / 10 Мбит/с или 100 Мбит/с |
| Электрическая безопасность | EN 61010-1 / 2-я редакция, 1000 В CAT II (600 В CAT III) Степень загрязнения 2, класс безопасности I EN 61558 для трансформатора EN 61010-2-031/032 для принадлежностей |
| Максимальные значения на входе | Для входов напряжения: Диапазон измерений 1000 Вдейств., 2 КВпик Для входов тока: Диапазон измерений 10 Адейств., 20 Апик |
| Испытательные напряжения | Вход сетевого питания: корпус (заземление): 1,5 КВ переменного тока Вход сетевого питания: Измерительный вход: 5,4 КВ переменного тока Измерительные входы: Корпус: 3,3 КВ переменного тока Измерительный вход: вход: 5,4 КВ |
| Электромагнитная восприимчивость | Излучение: Согласно IEC 61326-1, EN 50081-1, EN 55011 класс B
Помехоустойчивость: Согласно IEC 61326-1 / Дополнение A (промышленный сектор), EN 50082-1 |

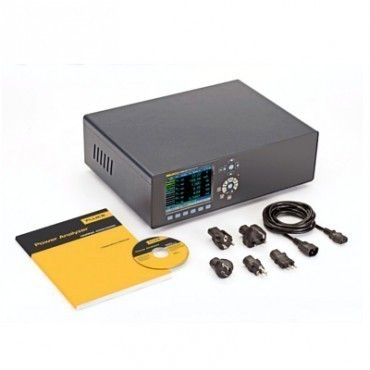

Комплект поставки Fluke N5K 3PP64:
- Кабель электропитания
- Цветной дисплей 144 мм
- Встроенный принтер
- Интерфейс RS232/USB
- Свободное место для шести подключаемых фазовых модулей и дополнительных опций
- Программное обеспечение для ПК Fluke NormaView
- Руководство пользователя
- Сертификат испытаний
- Значения, полученные при калибровке
