Анализатор качества электроэнергии PCE-830 предназначен для измерения в цепях переменного тока трехфазных электрических величин.
Трехфазный анализатор качества электроэнергии, гармонический анализатор имеет встроенную память для анализа и хранения полученных данных, программное обеспечение и интерфейс для передачи данных. Существует три варианта комплектации с различными типами токовых клещей.
Сделано для Европы, европейский контроль качества.

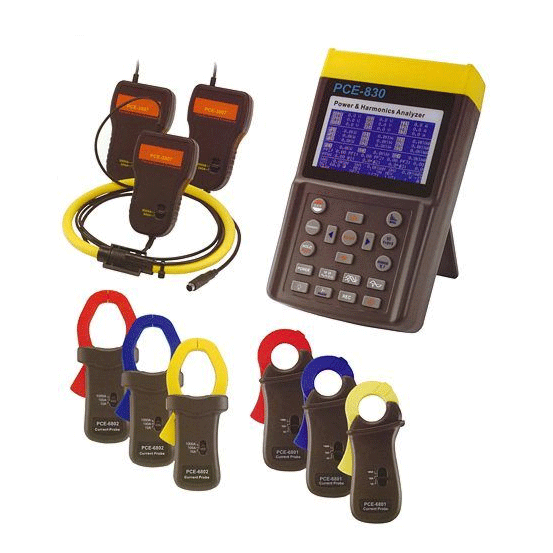

Три опции комплектации PCE-830 + PCE-6801 (Набор №1),
PCE-830 + PCE6802 (набор №2) или PCE-830 + PCE-3007 (набор №3)
Схема анализа мощности с помощью сетевого анализатора PCE-830
Подключение анализатора PCE-830
Технические данные |
|
Значение | Диапазон / разрешение / Точность |
PCE-830 + PCE-6801 Мощность по переменному току (50 до 60 Гц, PF 0,5 до 1) |
5,0 … 999,9 Вт / 0,1 Вт / ±1% ±0,8 Вт 1,000 … 9,999 кВт / 0,001 кВт / ±1% ±8 Вт 10,00 … 99,99 кВт / 0,01 кВт / ±1% ±80 Вт 100,0 … 999,9 Вт / 0,1 кВт/ ±1% ±0,8 кВт 1000 … 9999 / 1 кВт / ±1% ±8 кВт |
PCE-830 + PCE-6802 Мощность по переменному току (50 или 60 Гц, PF 0,5 до 1) |
5,0 … 999,9 Вт / 0,1 Вт / ±1% ±0,8 Вт 1,000 … 9,999 кВт/ 0,001 кВт/ ±1% ±8 Вт 10,00 … 99,99 кВт / 0,01 кВт / ±1% ±80 Вт 100,0 … 999,9 кВт / 0,1 кВт / ±1% ±0,8 кВт 1000 … 9999 кВт / 1 кВт / ±1% ±8 кВт 0,000 … 9,999 МВт / 0,001 МВт / ±1% ±80 кВт |
PCE-830 + PCE-3007 Мощность по переменному току 50 или 60 Гц, PF 0,5 до 1) |
10,0 … 999,9 Вт / 0,1 Вт / ±1% от диапазона. 1,000 … 9,999 кВт / 0,001кВт / ±1% от диапазона 10,00 … 99,99 кВт / 0,01 кВт / ±1% от диапазона 100,0 … 999,9 кВт / 0,1 кВт / ±1% от диапазона 1000 … 9999 кВт / 1 кВт / ±1% от диапазона |
PCE-830 + PCE-6801 Переменный ток (50 или 60 Гц, автоматический выбор диапазона, TRMS) |
0,04A … 1A / 0,001A / ±0,5% ±0,05 A 0,4A … 10,0A / 0,01A / ±0,5% ±0,05 A 4A … 100,0A / 0,1A / ±1,0% ±0,5 A |
PCE-830 + PCE-6802 Постоянный ток (50 или 60 Гц, автоматический выбор диапазона, TRMS) |
10,00A / 0,01A / 4A … 100,0A / 0,01A / ±0,5% ±0,5 A 40A … 1000,0A / 0,1A / ±0,5% ±5 A |
PCE-830 + PCE-3007 Постоянный ток (50 или 60 Гц, автоматический выбор диапазона, TRMS) |
0 … 300A / 0,1A / ±1,0% от диапазона 300,0 … 999,9A / 0,1A / ±1,0% от диапазона 1000 … 3000A / 1A / ±1,0% от диапазона. |
Постоянное напряжение ( 50 или 60 Гц, TRMS) | 20,0 … 500,0 В / 0,1 В / ±0,5% ±5dgts 20,0 … 600,0 В / 0,1В / ±0,5% ±5dgts |
Гармоническое искажениепостоянного напряжения | 1 … 20 / 0,1% / ±1,0% 21 … 49 / 0,1% / 4% от среднего значения ±2,0% 50 … 99 / 0,1% / 6% от среднего значения ±2,0% |
PCE-830 + PCE-6801 Гармоническая кривая постоянного тока в % |
1 … 20 / 0,1% / ±0,2% от среднего значения ±1,0% 11 … 20 / 0,1%% / ±2% от среднего значения ±1,0% 21 … 50 (A)/ 0,1% / ±5% от среднего значения ±1,0% 21 … 50te (мА)/ 0,1% / ±10% от среднего значения ±1,0% 51 … 99 / 0,1% / ±35% от среднего значения ±1,0% |
PCE-830 + PCE-6802 Гармоническая кривая постоянного тока в % |
1 … 10 / 0,1% / ±2% 21 … 49 / 0,1% / 4% от среднего значения ±2,0% 50 … 99 / 0,1% / 6% от среднего значения ±2,0% |
PCE-830 + PCE-3007 Гармоническая кривая постоянного тока в % |
1 … 10te / 0,1% / ±2% 21 … 49te / 0,1% / ±6% 50 … 99te / 0,1% / ±10% |
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Коэффициент мощности (PF) |
0,00 … 1,00 / 0,01 / ±0,04 |
PCE-830 + PCE3007 Коэффициент мощности (PF) |
0,000 … 1,000 / 0,001 / ±0,04 |
PCE-830 + PCE6801 / PCE-830 + PCE-6802 Фазовый угол (Phi) |
-180° … 180° / 0,1° / ±1° |
PCE-830 + PCE3007 Фазовый угол (Phi) |
0° … 180° / 0,1° / ±2° |
PCE-830 + PCE-6801 Общее гармоническое искажение |
0,0 … 20,0% / 0,1% / ±1% 20,0 … 100% / 0,1% / ±3% от среднего значения ±5% 100 … 999,9% / 0,1% / ±10% от среднего значения±10% |
PCE-830 + PCE-6802 Общее гармоническое искажение |
0,0 … 20,0% / 0,1% / ±2% 20,0 … 100% / 0,1% / ±6% от среднего значения ±1% 100 … 999,9% / 0,1% / ±10% от среднего значения ±1% |
PCE-830 + PCE-3007 Общее гармоническое искажение |
0,0 … 20,0% / 0,1% / ±2% 20,0 … 100% / 0,1% / ±6% от среднего значения ±1% 100 … 999,9% / 0,1% / ±10% от среднего значения ±1% |
Максимальное значение измеренияпри постоянном напряжении / токе | 50 Гц / 19 uS / ±5% ±30digits 60 Гц / 16 uS / ±5% ±30digits |
Измерение амплитудного значенияпри постоянном токе и напряжении | 1,00 … 99,99 / 0,01 / ±5% ±30digits |
Частотный диапазон в автоматическом режиме | 45 … 65 Гц / 0,1Гц / 0,1 Гц |
Память | 512 кб для сохранения до 52420 значений при работе с 1-ой фазой / двумя проводниками |
Интерфейс | USB (оптически изолированный ) |
Программное обеспечение | входит в комплект поставки вместе с кабелем передачи данных, совместимо с Windows2000, XP, ME |
Дисплей | с подсветкой, LCD |
Питание | 8 x 1,5 В, Typ AA (Mignon) |
Размеры | 257 x 155 x 57 мм |
Вес | 1160 гр. |
Внешние условия | max. 85 % отн. влажности / -10 … +50 °C |
Соответствие европейским
стандартам
|
IEC 61 010, 600 V/CAT III |
Комплект поставки:
Набор 1:PCE-830 + клещи PCE-6801
(100A)
Набор 2:PCE-830 + клещи PCE-6802 (1000A)
Набор 3:PCE-830 + гибкие клещи PCE-3007 (3000A)
