Аппарат рентгеновский переносной панорамный для промышленной рентгенографии 0,3 СБК 200 СП РК
Аппарат рентгеновский переносной панорамный «0.3 СБК 200 СП РК» предназначен для проведения радиографического контроля качества сварных соединений трубопроводов, монтажных и строительных конструкций, отливок и поковок цветных и черных металлов, как в полевых, так и в цеховых условиях эксплуатации. Данная модификация оснащена опцией управления по радиоканалу, что позволяет управлять работой аппарата с помощью ьрелка дистанционного управления на расстоянии до 100 м в условиях прямой видимости. Моноблок «0,3 СБК 200СП» представляет собой источник рентгеновского излучения со встроенной панорамной рентгеновской трубкой типа 1БПК 12-200, работающей в режиме с постоянным напряжением на аноде и постоянным током анода во время экспозиции. Моноблок аппарата полностью совместим с блоками и кабелями аппарата 0,3 СБК 160 С РК, единственное отличие заключается в необходимости перепрограммирования БПУ и ПДУ на диапазон напряжений рентгеновской трубки 50÷180 кВ. Аппарат предназначен для работы в диапазоне температур -40°÷+40°С. Для позиционирования аппарата в трубе разработана специальная тележка-центратор.
Предельные значения режимов работы:
- мощность на аноде рентгеновской трубки – 300 Вт
- анодное напряжение – 200 кВ
- анодный ток – 3 мА
В диапазоне 100 кВ – 200 кВ характеристика по мощности изоваттная с предельным значением на аноде – 300 Вт
Диапазон уставок режимов работы рентгеновской трубки:
- Напряжение на аноде рентгеновской трубки – 100 ÷ 200 кВ
- Ток анода рентгеновской трубки – 0,1 ÷ 3,0 мА
- Время экспозиции – 1 ÷ 998 с
- Время задержки начала экспозиции – 0 ÷ 60 с
- Шаг изменения анодного напряжения – 1,0 кВ
- Шаг изменения анодного тока – 0,1 мА
- Шаг изменения времени экспозиции – 1 с
- Шаг изменения времени задержки начала экспозиции – 5 с
- Диаграмма излучения круговая, с углами – 360° × ±20°
- Размер фокусного пятна – 1,3 × 3,5 мм
- Дальность управления аппаратом по радиоканалу
в пределах прямой видимости, не менее – 100 м
Напряжение питания и потребляемая мощность:
- От сети переменного тока частотой 50 ÷ 60 Гц – 100 ÷ 240 В
- От источника постоянного тока – 24 В ± 10%
- При работе от аккумулятора через преобразователь 12/24 В – 11 ÷ 16 В
- Потребляемая мощность, не более – 540 Вт
- Диапазон рабочих температур окружающей среды -40° ÷ +50° С
- Диапазон температур хранения -50° ÷ +40° С
- Температура отключения моноблока по перегреву +70° С
- Время работы от заряженного аккумуляторного ИАП на максимальной мощности – 28 мин
Габариты основных частей аппарата:
- Моноблок – ∅120 × 610 мм

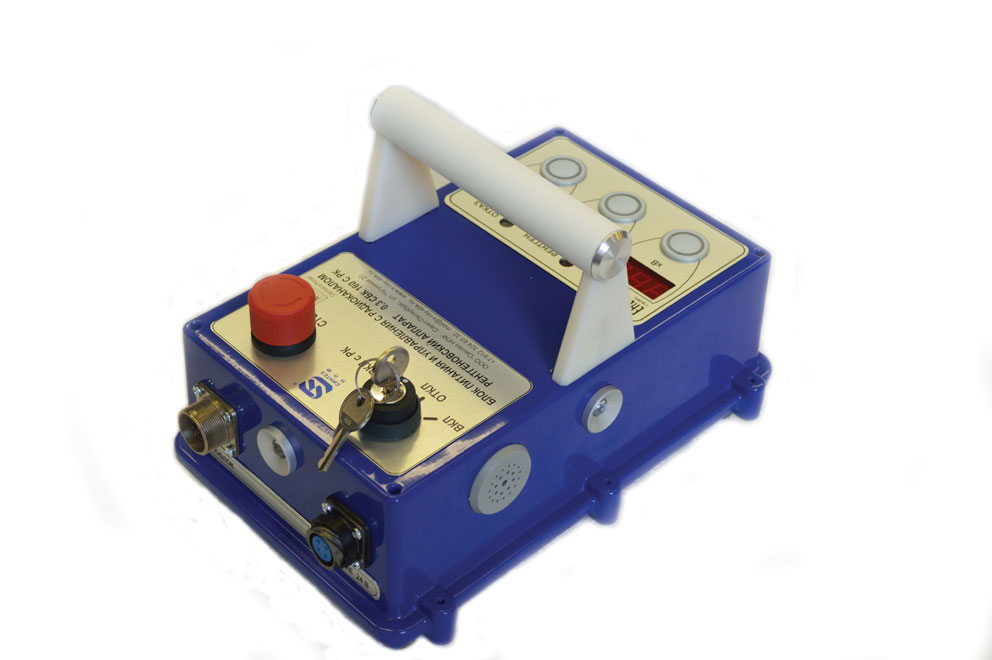

- Блок питания и управления для модификации «0,3 СБК 200 СП РК» – 273 × 185 × 157 мм
- Брелок дистанционного управления для модификации «0,3 СБК 200 СП РК» – 50 × 30 × 12 мм
- Источник автономного питания со встроенной акк. батареей 24V 12 A×ч – 270 × 250 ×120 мм
- Сетевой блок питания для модификации «0,3 СБК 200 СП РК – 265 × 145 ×125 мм
- Преобразователь 12/24 В – 265 × 145 ×125 мм
- Моноблок с тележкой-центратором – 1350 × ∅130 мм
Масса основных частей аппарата:
- Моноблок, не более – 7 кг
- Блок питания и управления (БПУ РК), не более – 3,9 кг
- Пульт дистанционного управления (ПДУ), не более
- 0,4 кг
- Брелок дистанционного управления по радиоканалу, не более – 0,02 кг
- Кабель ПДУ длиной 25 м, не более – 0,8 кг
- Кабель сетевой с евровилкой длиной 2 м, не более – 0,2 кг
- Тележка-центратор, не более – 3 кг
- Источник автономного питания (ИАП), не более – 10,5 кг
- Сетевой блок питания для модификации «0,3 СБК 200 СП РК», не более – 3,1 кг
- Преобразователь 12/24 В, не более – 3,1 кг
- Кабель преобразователя 12/24 В длиной 20 м, не более – 2,8 кг
- Моноблок с тележкой-центратором, не более – 10 кг
