Атлант-16 – многоканальный синхронный регистратор и анализатор вибросигналов (виброанализатор)

Атлант-16 — 16 канальный анализатор вибросигналов (виброанализатор).

Многоканальный синхронный регистратор-анализатор вибросигналов Атлант является современным прибором, предназначенным для решения наиболее сложных задач в вибрационной диагностике состояния оборудования.

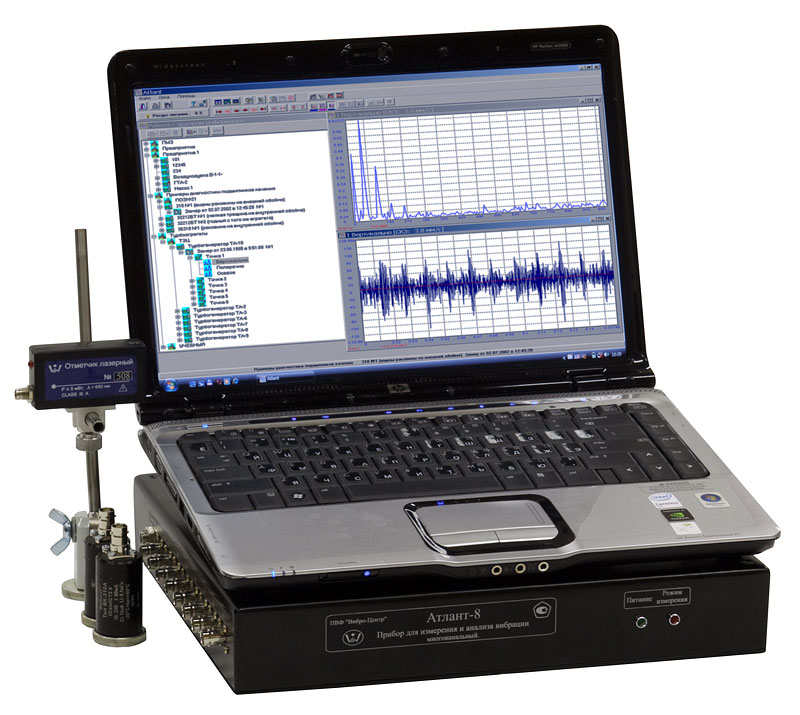

Основу виброанализатора Атлант составляет переносный компьютер типа «ноутбук», в котором объединены функции регистрации сигналов, обработки, хранения.

Функции первичной обработки вибросигналов, фильтрации и синхронного цифрового преобразования реализуются во внешнем блоке. К этому блоку подключаются вибродатчики и отметчик фазы, используемый при балансировке. Применение компьютера для обработки сигналов снимает практически все ограничения, свойственные обычным переносным приборам виброконтроля. Это — малое количество входных каналов, низкое быстродействие, ограниченный объем памяти. Возможность проведения непрерывной регистрации сигналов в течение десятков секунд или минут позволяет использовать такие приборы для регистрации переходных процессов в оборудовании, для контроля вибрационных процессов в тихоходных механизмах и т. д.

Прибор включен в Государственный реестр средств измерений под №19989-00 и допущен к применению в Российской Федерации.

Прибор Атлант выпускается только в общепромышленном исполнении. Недопустимо использование прибора во взрывоопасных помещениях.

Вибропреобразователи ВК-310А являются покупными изделиями с маркировкой взрывозащиты 1ExibIIAT4.

В состав прибора Атлант входит набор программ вибрационной диагностики. При помощи программного обеспечения Атлант можно анализировать временные формы и спектры вибросигналов, вейвлет — преобразования сигналов. Большую пользу при диагностике могут принести имеющиеся программные средства пространственной визуализации многомерных колебаний.

Для удобства работы в состав ПО включены уже готовые вибродиагностические системы:

• автоматизированная система диагностики технического состояния и поиска дефектов вращающегося оборудования по спектрам вибросигналов
• язык написания диагностических правил, при помощи которого пользователь может использовать все свои диагностические наработки
• система ранней диагностики дефектов состояния и монтажа подшипников качения по спектрам огибающей вибросигнала
• проведения балансировки и успокоения роторов в собственных подшипниках — до 14 плоскостей коррекции и 42 точек контроля
