Дефектопоисковый комплекс Сталкер ВЛ состоит из генератора ГТ-100 ВЛ, двух блоков согласования БС-3 и приемника ПТ-01ВЛ.
Генератор устанавливается в РУ-6/10кВ (распределительных устройствах) и подключается к сети 6-10 кВ с помощью блока согласования и развязывающих высоковольтных конденсаторов. Во время работы генератор передает на выбранную секцию сети РУ-6/10кВ сигнал специальной формы и модуляции. Блок согласования БС-3 коммутирует сигнал генератора и защищает генератор от коммутационных перенапряжений. С помощью приемника в режиме «ОТБОР ЛИНИИ» производится определение линии с ОЗЗ, далее в режиме «ПОИСК МЕСТА» осуществляется локализация места замыкания на землю.
Параметр | Значение |
Ограничение входного напряжения переменного тока, не более, В | 700 |
Габаритные размеры, не более, мм | 225´175´145 |
Масса, не более, кг | 1,5 |

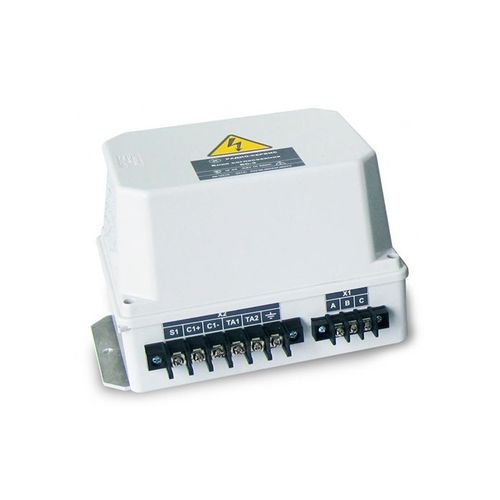

Блок согласования для Сталкер ВЛ БС-3
