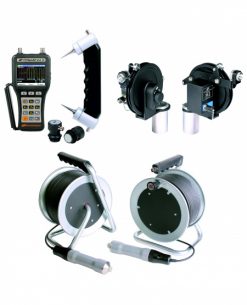

ПУЛЬСАР-2.2 ДБС дефектоскоп буронабивных свай

Прибор ПУЛЬСАР-2.2 внесен в Госреестр СИ РФ
Прибор внесен в реестры СИ Украины, Белоруссии, Казахстана

Назначение и применение ПУЛЬСАР-2.2ДБС:

• Дефектоскоп буронабивных свай ПУЛЬСАР-2.2 ДБС предназначен для ультразвукового контроля однородности и сплошности бетона в сваях и фундаментах глубокого заложения (в т.ч. в буронабивных и бетонных сваях, сваях по технологии непрерывного проходного шнека). Применим к фундаментам типа «стена в грунте», барретам, плотинам. Контроль выполняют по времени распространения ультразвукового сигнала между преобразователями, помещаемыми в вертикальные трубы, специально заложенные в сваях и фундаментах при изготовлении. Перед началом испытаний для создания акустического контакта трубы заполняют водой.
• Дополнительно прибор позволяет проводить технологический и объектовый контроль прочности бетона по ГОСТ 17624 и кирпича по ГОСТ 24332, а также оценивать класс бетона по ГОСТ 18105

Преимущества ПУЛЬСАР-2.2 ДБС:

• Завершенность и компактность системы контроля свай и фундаментов
• Подводные водостойкие преобразователи УЗК с разъемами фирмы FISCHER, снабжённые системой защиты от случайного падения в измерительный канал
• Инкрементные датчики положения преобразователей в каналах (энкодеры)
• Кабельные барабаны с вращающимся скользящим контактом, исключающие необходимость предварительной размотки кабеля
• Специализированный прибор для контроля свай и фундаментов + все функции ультразвукового измерителя прочности бетона ПУЛЬСАР-2.2
• Автоматическая стабилизация положения метки первого вступления
• Визуализация принимаемых А-сигналов с режимом осциллографа
• Оперативная оценка качества буронабивных свай
• Выпускают два варианта упаковки прибора:
•  – типовая упаковка: кейс габаритами 662х293х222 мм (см. фото №5), барабаны с кабелем в кейс не входят, их переносят отдельно;

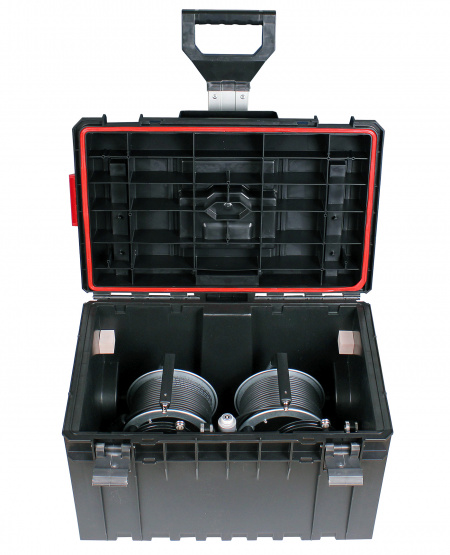

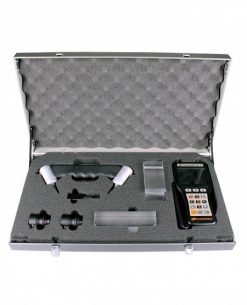

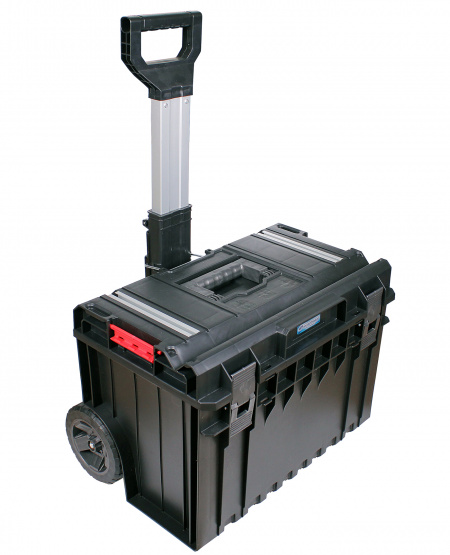

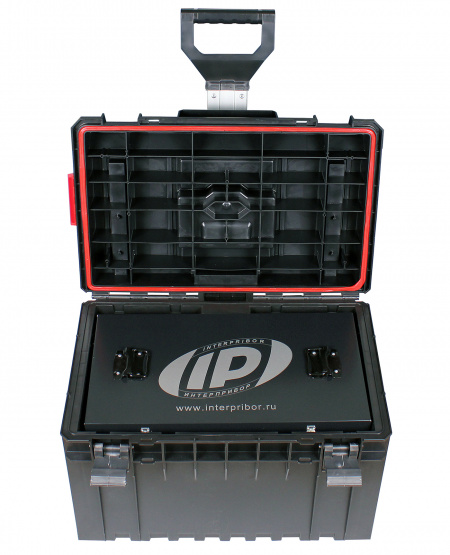

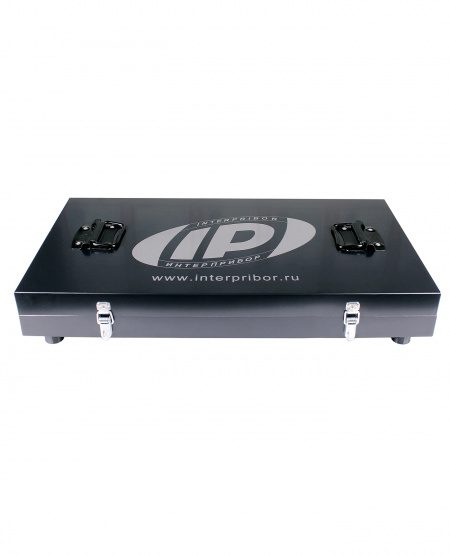

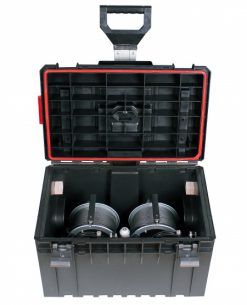

•  – транспортировочный бокс габаритами 768х490х476 мм для комплекта ДБС (барабаны, энкодеры и кабели) и дополнительный кейс габаритами 340х283х123 мм для прибора Пульсар-2.2 (см. фото №1-2);

Основные функции ПУЛЬСАР-2.2 ДБС:

• Измерение времени и скорости распространения ультразвука в горизонтальных сечениях сваи
• Измерение положения преобразователей в каналах по поверхности сваи
• Формирование результата по автоматически выполняемой серии из 5 измерений
• До 50 тыс. протоколов измерений времени и скорости с А-сигналами, глубиной, датой и временем сгруппированные по зонам контроля (номерам вертикальных каналов)
• Специализированная сервисная компьютерная программа для формирования отчёта об испытании сваи
• Стандартное использование прибора ПУЛЬСАР-2.2:
•  – вычисление прочности и класса бетона по универсальным (ГОСТ 17624 и рекомендации ЦНИИОМТП) и собственным градуировочным зависимостям;
•  – возможность ввода до 30 градуировочных характеристик пользователя;
•  – определение глубины трещин по Российскому и Английскому методам;
•  – вычисление плотности, модуля упругости и звукового индекса материалов;
•  – сервисная компьютерная программа, USB интерфейс.
• Русский и английский язык меню и текстовых сообщений

Специализированная сервисная компьютерная программа ПУЛЬСАР-2.2 ДБС:

• Считывание из памяти прибора результатов измерений (А-сигналов, времени и скорости УЗК, положения преобразователей и др. сведений об объекте)
• Формирование отсчета об испытании сваи
• Экспорт считанного массива в Excel, текстовый формат и другие приложения
