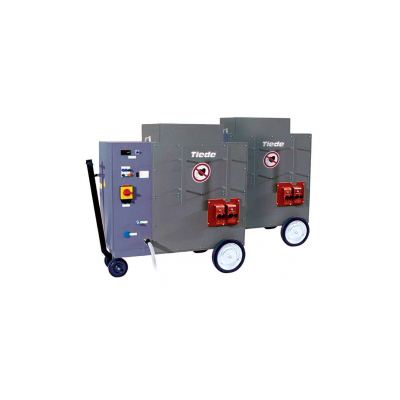

Дефектоскоп Tiede Isotest 100 E
Загрузка...Дефектоскоп Tiede Isotest 100 E предназначен для проведения магнитопорошкового контроля и намагничивания контролируемых изделий при помощи как переменного, так и постоянного двухполупериодного тока.
Передвижные дефектоскопы серии Isotest E обеспечивают намагничивание как переменным током с частотой 50 Гц, так и двухполупериодным трехфазным постоянным током.
Функции Isotest 100 E:
- Механический переключатель полярности
- Механический переключатель «постоянный ток / переменный ток»
- Размагничивание проводится переменным током с частотой 50 Гц
- Электронное низкочастотное многоступенчатое размагничивание (до 30 импульсов)
- Управление характеристиками электрического тока
| Переменный ток | |
| Эффективное значение |
5600 А |
| Пиковое значение |
8000 А |
| Двухполупериодный постоянный ток (5% колебание напряжения) | |
| Эффективное значение тока |
10 000 А |
| Прим.значение тока короткого замыкания |
22 400 А |
| Регулировка тока намагничивания |
Бесступенчатая |
|
Рабочие характеристики |
|
| Питание от сети |
3х400 В |
| Частота |
50 Гц |
| Мощность |
295 кВА |
| Напряжение холостого хода |
30 В |
| Рабочее напряжение |
24 В |
| Рабочий цикл |
поток: 25 с прерывание : 90 с |
| Длина высоковольтного кабеля |
8х4,5 м |
| Поперечное сечение сильноточного кабеля |
150 мм2 |
| Дисплей |
Цифровой |
| Габариты | |
| Размеры |
1760 x 910 x 1725 мм |
|
Вес без высоковольтных кабелей, включая колеса и без сильноточного кабеля |
1000 кг |
Принадлежности для дефектоскопа Isotest 100 E:
1. Кабель высоковольтный (056 030)
Тип B (сечение 95 мм2, длина 3 м), в комплекте — 8 шт.
Возможна поставка кабелей необходимой длины
2. Пистолетные рукоятки для установки полюсных наконечников (056 200)
1 ручка с управляющим кабелем и кнопкой
1 ручка без управляющего кабеля
3.Полюсные наконечники (129 112)
Тип C, Рабочий ток до 3000-8000 А
4.«Липучки» магнитные (129 102)
Тип DIX PM 70, в комплекте — 8 шт.
5. Педальный выключатель (056 225)
6. Замкнутые намагничивающие катушки
Замкнутые намагничивающие катушки, работающие от переносных источников питания Tiede
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 001 | 129 002 | 129 003 |
7. Шарнирная намагничивающая катушка
Шарнирная намагничивающая катушка с легкоуправляемой блокирующей рукояткой
| Число витков | 3 | 3 | 3 |
| Внутренний диаметр | 200 | 350 | 500 |
| № | 129 020 | 129 021 | 129 022 |
