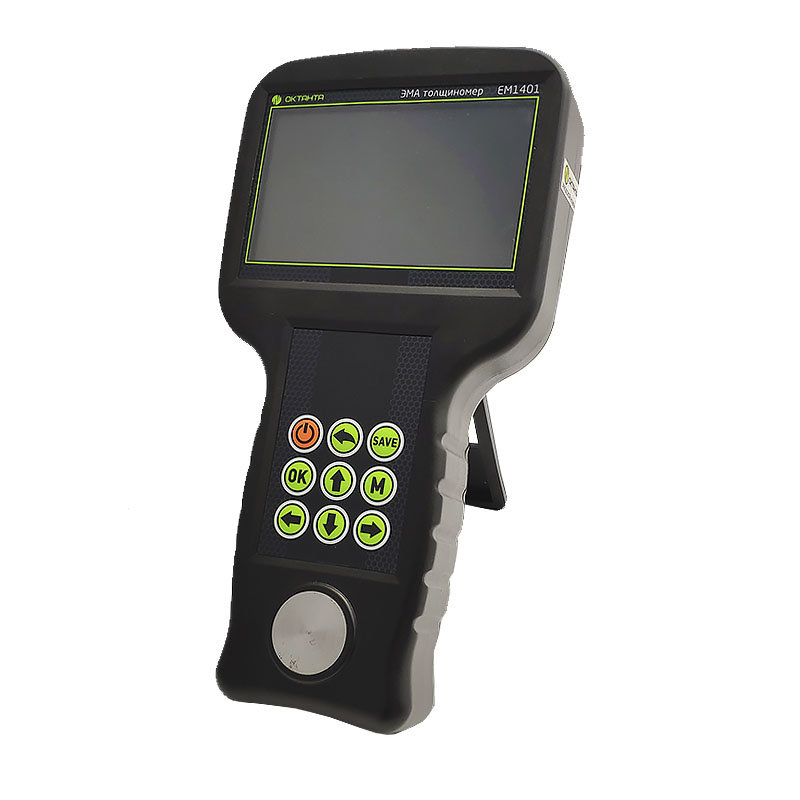

ЭМА толщиномер EM1401
Загрузка...Назначение толщиномера ЕМ1401:
Бесконтактный толщиномер EM1401 предназначен для толщинометрии стальных труб, резервуаров, листового проката и других изделий из стали, а так же алюминия и других металлов, без применения контактной жидкости, без предварительной подготовки поверхности, с рабочим зазором между датчиком и металлом до 6и мм. В качестве зазора может выступать слой ржавчины, грязь, слой солевых отложений или другое непроводящее покрытие (краска, лак, эмаль, пластик и т.д.).
На показания прибора слабо влияет перекос датчика, в отличии от традиционных толщиномеров с пьезопреобразователями, которые требуют фиксации датчика в определённом положении.

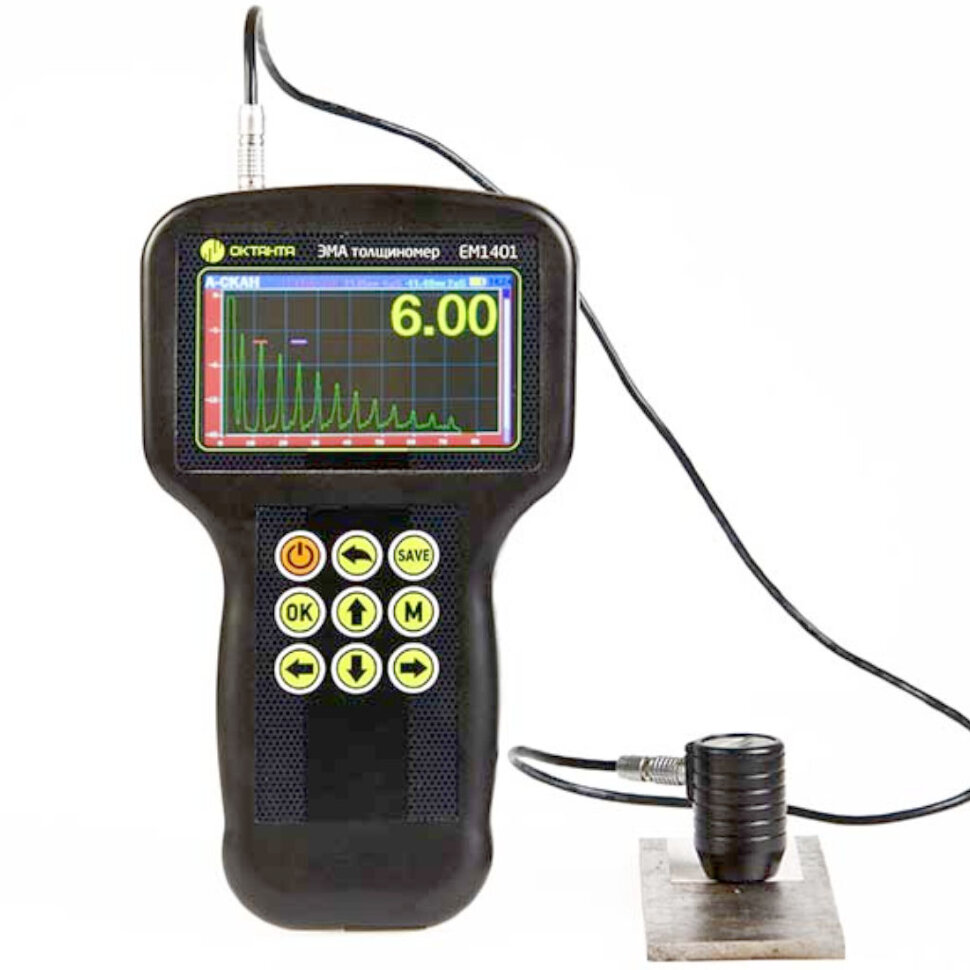

Прибор имеет яркий цветной дисплей с возможностью отображения А-скана. В приборе реализованы три режима измерения толщины – автоматический, ручной режим измерения по максимуму в первом стробе, ручной режим измерения по двум максимумам в двух стробах
Технические характеристики толщиномера EM1401
| Диапазон измеряемых толщин для стали | 2 мм-60 мм |
| Погрешность измерения толщины | 0.04 мм |
| Допустимый зазор между прибором и объектом контроля |
До 6 мм |
| Допустимый перекос датчика относительно нормали к поверхности объекта контроля |
±25 градусов |
| Условная чувствительность | Плоскодонное сверление диаметром 9 мм |
| Минимальный радиус кривизны контролируемой поверхности |
≤10 мм |
| Максимальное количество измерений в секунду |
16 |
| Диапазон настройки скорости звука | 1000…9999 м/с с шагом 1 м/с |
| Диапазон рабочих частот | 3…5 МГц |
| Время непрерывной работы без подзарядки аккумулятора |
6 часов |
| Тип возбуждаемой волны | Поперечная волна, радиально поляризованная в плоскости поверхности объекта контроля |
| Рабочий температурный диапазон | -20…+50 °С |
| Габаритные размеры | 232 x 135 x 44 мм |
Базовый комплект поставки прибора:
- Толщиномер EM1401 — 1 шт.
- Кейс для хранения прибора — 1 шт.
- Зарядное устройство — 1 шт.
- Преобразователь EMT1401-1 — 1шт.
- Кабель соединительный — 1 шт.
- Руководство по эксплуатации — 1 шт.
