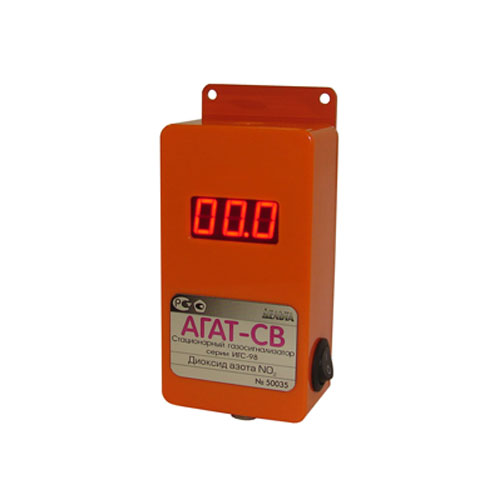

Газоанализатор ИГС-98 Агат-СВ
Загрузка...
Газосигнализатор стационарный Агат-СВ предназначен для непрерывного автоматического измерения концентрации диоксида азота NO2. Диапазон измерения 0 — 30 мг/м3. Порог срабатывания по умолчанию один 2 мг/м3. Сухие контакты реле, коммутируемый ток до 5 А.
В настоящее время в наших приборах используются следующие сенсоры:
- сенсор диоксида азота NT-NO2 производства Nemoto, диапазон измерения до 20 ppm., ссылка на datasheet;
- сенсор диоксида азота NO2/M-20 производства Membrapor, диапазон измерения до 20 ppm., ссылка на datasheet;
- сенсор диоксида азота 2N2-5Л производства Аналитхимавтоматика, диапазон измерения до 20 ppm;
- сенсор диоксида азота NO2-AE производства Alphasense, диапазон измерения до 200 ppm., ссылка на datasheet.
Информация для справки 1 ppm соответствует 1,25 мг/м3 при нормальных условиях.
Диоксид азота NO2 — стабильный газ желтовато–бурого цвета, сильно ухудшающий видимость, придает коричневый оттенок воздуху. Диоксид азота представляет собой один из основных загрязнителей атмосферного воздуха, образующийся в процессе горения при высоких температурах. Также диоксид азота образуется на солнечном свету из оксида азота NO. Диоксид азота NO2 находится в атмосфере около трех суток. Исследования Всемирной организации здравоохранения показывают, что экспозиция по диоксиду азота в атмосферном воздухе в крупных городах может приводить как к острым, так и к хроническим эффектам на здоровье, особенно у восприимчивой части населения, к которым относятся люди, страдающие хроническими заболеваниями дыхательных путей, и дети. ПДК суточная доза 2 мг/м3. ПДК разовая доза 10 мг/м3. Эффектом, вызываемым диоксидом азота, является повышенное сопротивление дыхательных путей. Иными словами, диоксид NO2 вызывает увеличение усилий, затрачиваемых на дыхание. Эта реакция наблюдается у здоровых людей при концентрации диоксида азота NO2 всего 0,056 мг/м3, что в два раза ниже разрешения электрохимического сенсора. А люди с хроническими заболеваниями легких испытывают затрудненность дыхания уже при концентрации 0,038 мг/м3.
Технические характеристики ИГС-98 Агат-СВ:
| Характеристики | Значения |
| Контролируемый газ | диоксид азота (NO2) |
| Диапазон измерения АГАТ-СВ, мг/м3 | 0 — 30 |
| Стандартные пороги, мг/м3 | 2 |
| Метод отбора проб | диффузионный |
| Цифровое табло | есть |
| Сенсор | оптический |
| Питание | 12 вольт (от сети 220 вольт 50 Гц через адаптер питания) |
| Время срабатывания, с | 30 |
| Виды сигнализации | при превышении порога 1 включается прерывистая световая и звуковая сигнализация |
| Рабочий диапазон температур, °C | от 0 до +50 |
| Относительная влажность, % | 20 — 95 |
| Управление внешними устройствами | прибор оснащен переключающим реле, которое срабатывает при превышении порога 1; коммутируемый ток не более 5 ампер; телеметрический выход 0 — 3 вольт |
| Уровень защиты АГАТ-СВ | 1 ExdiaIICT 4 X |
| Защита корпуса | IP54 |
| Периодичность поверки | 1 раз в год |
| Размеры, мм: | |
| — прибора | 142×72×42 |
| — блока питания | 88×76×50 |
| Масса, г, не более: | |
| — прибора | 180 |
| — блока питания | 380 |
