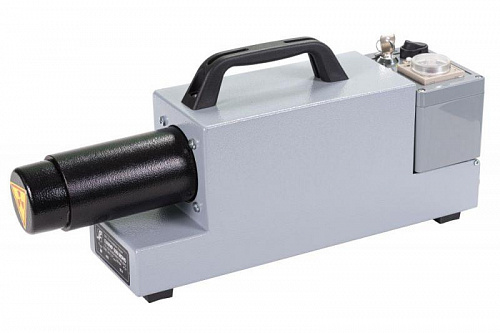

Импульсный рентгеновский аппарат АРИНА-3 М

АРИНА-3 М — первый беспроводной аппарат в линейке АРИНА, предназначен для использования в качестве источника ионизирующего излучения при проведении рентгенографического контроля. Новая модель стала еще удобней для работы в полевых условиях:

• классический пульт управления заменен на небольшой пульт дистанционного управления, который умещается в руке;
• питание осуществляется от быстросъемного аккумулятора, расположенного в блоке излучателя.

Описание аппарата

АРИНА-3 М относится к классу импульсных рентгеновских аппаратов на базе взрывной электронной эмиссии в рентгеновских трубках с холодным катодом. Угол выхода излучения составляет 150 градусов, что позволяет проводить съемку в панорамном режиме. Обеспечиваемый аппаратом класс чувствительности контроля — 2-й по ГОСТ 7512–82.

Аппарат состоит из двух основных частей: пульта дистанционного управления и блока излучателя, в котором объединены рентгеновская и электронная части. На блоке располагаются и органы управления: таймер экспозиции, включатель питания и ключ безопасности.

Пульт дистанционного управления работает по радиоканалу связи с радиусом действия 30 метров. Пульт имеет уникальный кодовый сигнал и может использоваться только совместно с рентгеновским блоком из комплекта поставки.

Включение рентгеновского излучения в аппарате АРИНА-3 М осуществляется двумя способами: дистанционно с пульта управления либо непосредственно на панели управления рентгеновского блока с задержкой включения 20 секунд.

Автономность работы

Главной особенностью рентгеновского аппарата АРИНА-3 М является возможность автономной работы без подключения к электросети — аппарат питается от съемного литий-железо-фосфатного (LiFePO₄) аккумулятора напряжением 24 В (в комплект поставки входят два аккумулятора, и при необходимости их можно быстро заменить).

Каждый аккумулятор обеспечивает 20 минут работы, при этом непрерывно аппарат может работать только в течение 10 минут с последующей 10-минутной паузой (в целом время паузы не должно быть меньше времени предшествующей ей экспозиции). Зарядка аккумуляторов осуществляется от однофазной сети переменного тока 230 В с помощью входящего в комплект зарядного устройства.

Дополнительные принадлежности

При проведении съемки во фронтальном режиме рекомендуется использовать кожух-диафрагму XRS-АП: это позволит ограничить телесный угол излучения и снизить влияние рассеянного и отраженного излучений на пленку, что улучшит качество снимков. Для уменьшения времени экспозиции рекомендуется использовать высокочувствительную пленку AGFA F8 и металлофлюоресцентные экраны RCF-AGFA. Позиционирование блока излучателя относительно контролируемого объекта осуществляется с помощью специализированных приспособлений: пауков, штативов и тележек.
