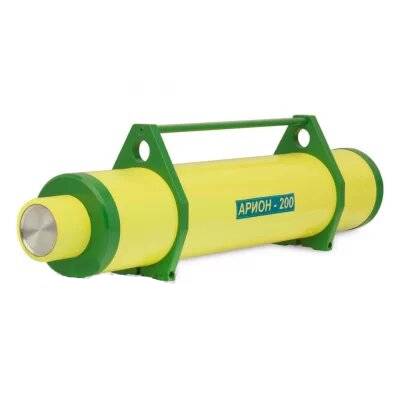

Импульсный рентгеновский аппарат Арион-200
Загрузка...
Импульсный рентгеновский аппарат Арион-200 предназначен для неразрушающего контроля промышленных изделий методом рентгеновской дефектоскопии в нестационарных условиях.
Аппарат портативный, облегченный, газонаполненный с высоким ускоряющим напряжением.
В пульте управления находится счетчик импульсов, который позволяет установить общее число импульсов и степень износа рентгеновского аппарата с момента ввода его в эксплуатацию.
На аппарате установлена система защиты от перегрева путем автоматического отключения через каждые 500 импульсов, длительность перерыва в работе 90 с. После перерыва аппарат включается автоматически.
Импульсный рентгеновский аппарат Арион-200 характеристики:
|
Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее
|
200
|
|
Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм |
25
40
|
|
Длительность рентгеновского импульса на полувысоте амплитуды, нс
|
2
|
|
Экспозиционная доза рентгеновского излучения на расстоянии 0,5м от торца аппарата за 100 импульсов, мР, не менее
|
50
|
|
Диаметр фокусного пятна, мм
|
2,3
|
|
Ресурс аппарата, импульсов, не менее
|
5·105
|
|
Частота следования импульсов, Гц, при питании от сети переменного тока 220 В
|
15
|
| Потребляемая мощность, Вт, не более | 200 |
| Габаритные размеры пульта управления, мм | 150х255х95 |
|
Габаритные размеры высоковольтного блока, мм
|
400 х 77 х 110
|
| Масса высоковольтного блока, кг | 2,7 |
| Масса пульта управления, кг | 1,2 |
|
Масса высоковольтного блока, кг
|
2,5
|
Импульсный рентгеновский аппарат Арион-200 комплект поставки:
- Генератор высоковольтных импульсов
- Блок питания и управления
- Высоковольтный кабель 25 м
- Кабель питания на 220 В
- Преобразователь напряжения 12 В-220 В
- Аккумулятор 12 В 18 Ач
- Чехол для аккумулятора
- Зарядное устройство 12 В/5 А
- Сигнальная лампа
- Транспортировочная сумка (Кофр)
