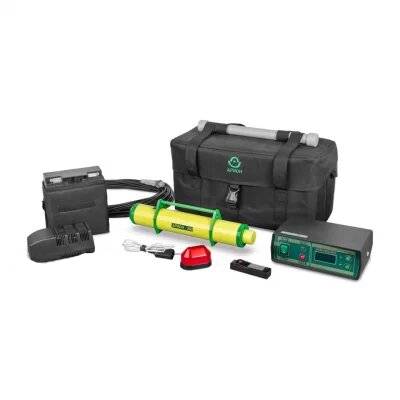

Импульсный рентгеновский аппарат Арион-250 предназначен для неразрушающего контроля промышленных изделий методом рентгеновской дефектоскопии в нестационарных условиях.
Аппарат портативный, облегченный, газонаполненный с высоким ускоряющим напряжением.
В пульте управления находится счетчик импульсов, который позволяет установить общее число импульсов и степень износа рентгеновского аппарата с момента ввода его в эксплуатацию.
На аппарате установлена система защиты от перегрева путем автоматического отключения через каждые 500 импульсов, длительность перерыва в работе 90 с. После перерыва аппарат включается автоматически.
Рабочее напряжение на аноде рентгеновской трубки, кВ, не менее | 250 |
Просвечиваемая толщина стали (фокусное расстояние 500 мм, пленка РТ-1 + УПВ-2, плотность 2,0), мм рекомендованный режим 1500 имп максимальный режим 5000 имп |
30 50 |
Длительность рентгеновского импульса на полувысоте амплитуды, нс | 2 |
Экспозиционная доза рентгеновского излучения на расстоянии0,5м от торца аппарата за 100 импульсов, мР, не менее | 90 |
Диаметр фокусного пятна, мм | 2,3 |
Гарантийный ресурс аппарата, импульсов, не менее | 5·105 |
Частота следования импульсов, Гц, при питании от сети переменного тока 220 В | 10 |
Напряжение питания: – от однофазной сети переменного тока частотой 50±1 Гц, В – от аккумулятора или постоянного источника питания, В |
220±10% 12±10% |
Потребляемая мощность, Вт, не более | 200 |

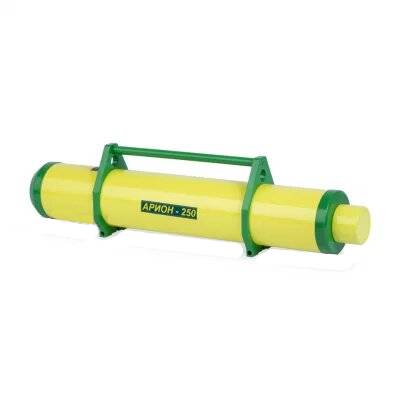

Габаритные размеры высоковольтного блока, мм | 430х77х110 |
Габаритные размеры пульта управления, мм | 150х255х95 |
Масса высоковольтного блока, кг | 3,2 |
Масса пульта управления, кг | 1,2 |
Диапазон рабочих температур, °С/td | -35….+50 |
