Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер

Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер

Тип оборудования: Измеритель прочности покрытий и материалов при ударе ИПУ/ Удар-Тестер

Производитель: градиент-техно

Описание: Прибор Измеритель прочности покрытий при ударе ИПУ Удар-Тестер предназначен для контроля прочности покрытия при ударе

Гарантия: 12 месяцев

Назначение:

 Модель прибора Удар-Тестер МТ предназначена для контроля защитного антикоррозийного покрытия труб при ударе в заводских лабораториях, в цехах производства и в полевых условиях при проведении эксплуатационных работ на стальных магистральных трубопроводах.

Применение:

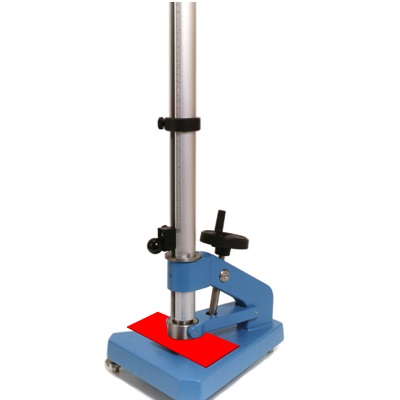

При работе станина прибора установлена в горизонтальное положение. При этом направляющая труба занимает вертикальное положение. Направляющая труба имеет отверстие для фиксатора положения бойка по высоте. При удалении фиксатора груз боек свободно скользит по направляющей трубе и падает на испытуемую поверхность. Масса груза бойка составляет1000,0 г. Пределы допускаемой абсолютной погрешности± 5 г. Диаметр груза бойка составляет Æ50 мм. Определение стойкости к удару при отрицательной и положительной температурах. Испытание проводят на десяти образцах длиной – 300±2 мм. До проведения испытаний образцы профилей обычного исполнения устанавливают в холодильную камеру и выдерживают в холодильной камере при температуре минус (10±1) °С, а образцы профилей морозостойкого исполнения при минус (20±1) °С в течение не менее 1 ч. Образцы профилей подоконных досок выдерживают в холодильной камере при температуре (6±3) °С. Остальные условия испытаний подоконных досок аналогичны условиям испытаний главных профилей.

Конструкция:

Соответствие конструкции прибора Удар-Тестер требованиям российского ГОСТ Р 53007 (ИСО 6272) и международного стандарта подтверждается описанием конструкции прибора в ИСО 6272.

Наличие прижимного механизма строго фиксирует горизонтальное положение образца с покрытием и не позволяет образцу сдвинуться при нанесении ударного воздействия и тем самым существенно исказить результаты испытаний. Наличие механизма фиксации нулевого отсчета положения ударника и вертикального положения направляющей трубы не допускает отклонения угла  нанесения ударного воздействия от нормали к поверхности образца с покрытием, что приводит к искажению результатов испытаний. Наличие набора ограничительных шайб, при помощи которых регулируется глубина проникновения ударника в образец с покрытием (по ГОСТ 4765 глубина составляет 2 мм и по ИСО 6272, ASTM D 2794 регулируется от 2 мм до 10 мм), позволяет учесть глубину проникновения при разной толщине покрытия, разной толщине металла образца и его физико-механических свойствах (твердый металл, мягкий металл, степень шероховатости металла и т.д.). Кроме того, важно регулировать глубину проникновения ударника в покрытие при измерении адгезии покрытия методом обратного удара по ГОСТ 15140 при испытании качества покрытия алюминиевых конструкций по ГОСТ 22233-2001. Наличие в комплектации дополнительного ударника массой 1 кг, который стыкуется с ударником выполненным по ИСО 6272, позволяет провести испытания высокотвердых покрытий.
