Машина силовоспроизводящая МСВ-МГ4М
Загрузка...
Машины МСВ-МГ4М предназначены для воспроизведения и измерения силы растяжения и сжатия при поверке и калибровке динамометров, крановых весов и весоизмерительных датчиков. Машины применяются в качестве эталона 1-го разряда по ГОСТ 8.640-2014 для передачи размера единицы силы методом прямых измерений рабочим эталонам 2-го разряда и рабочим средствам измерений.

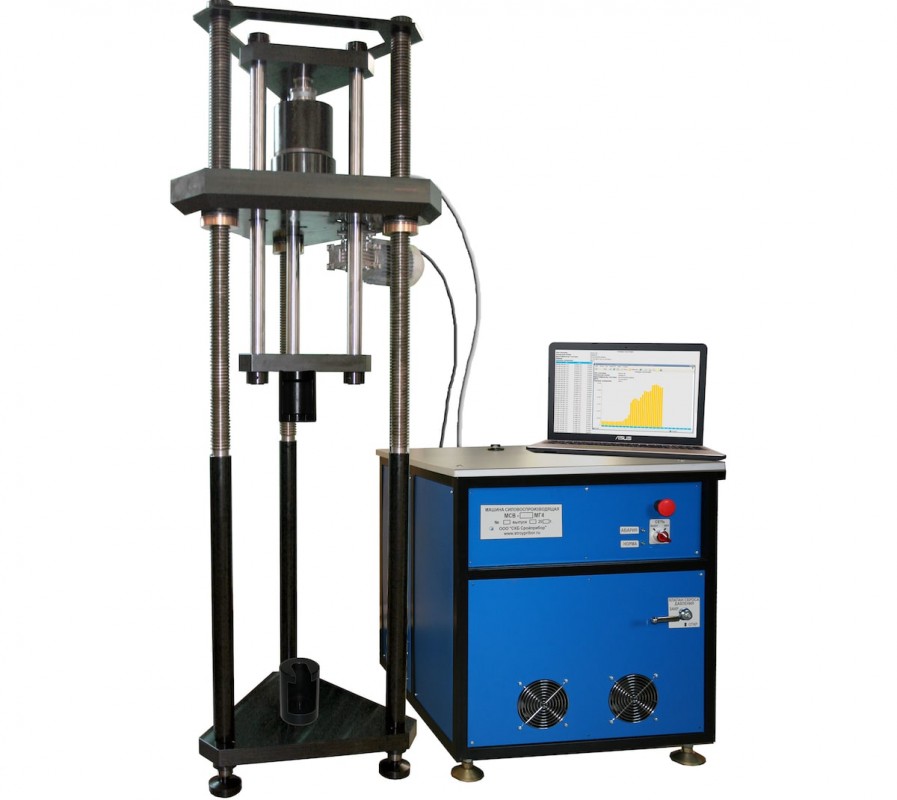

Конструктивно машина состоит из станины, исполненной в виде жесткой рамы, шкафа управления, измерительной системы и силоизмерительного тензодатчика.
Станина состоит из силовой рамы с подвижной траверсой и реверсора и скомпонована так, что нагружающий гидроцилиндр, поверяемое средство измерений и силоизмерительный тензодатчик посредством станины и реверсора соединены в последовательную силовую цепь. Все элементы этой цепи находятся под одинаковой нагрузкой, созданной гидравлическим нагружающим цилиндром.
Изменение высоты зоны растяжения осуществляется электроприводом механизма перемещения подвижной траверсы.
Машина не нуждается в фундаменте и монтируется на виброопорах.
Принцип действия машины основан на сравнении выходных сигналов силоизмерительного датчика и поверяемого средства измерений при одновременном их нагружении одной и той же нагрузкой.
Для выборки зазоров и грубого нагружения применяется гидронасос с электроприводом. Для точного поддержания и регулируемого изменения нагрузки применяется следящая гидросистема с электрическими сервоприводами.
Машина комплектуется оригинальным вторичным преобразователем и программным обеспечением производства ООО «СКБ Стройприбор».
Испытание динамометров в соответствии с методикой поверки может осуществляться в ручном и автоматическом режимах, включая обжатие, трехкратное нагружение, нагружение прямым ходом и разгружение обратным ходом с оформлением протокола поверки. Выбор режима осуществляется пользователем.
Технические характеристики МСВ-МГ4М:
|
Наименование характеристик
|
Тип машины | ||||||
| МСВ-10МГ4М | МСВ-50МГ4М | МСВ-100МГ4М | МСВ-200МГ4М | МСВ-500МГ4М | МСВ-1000МГ4М | ||
| Цена, тыс. рублей (НДС не облагается) | 3 000 000 | 3 300 000 | 3 700 000 | 4 000 000 | 4 400 000 | 4 800 000 | |
|
Диапазон воспроизведения силы, кН
|
от 0,2 до 10 | от 1 до 50 | от 2 до 100 | от 4 до 200 | от 10 до 500 | от 20 до 1000 | |
| Цена единицы младшего разряда, Н (кН) | 0,01 (0,00001) |
0,05 (0,00005) |
0,1 (0,0001) |
0,2 (0,0002) |
0,5 (0,0005) |
1 (0,001) |
|
| Предел допускаемых значений доверительных границ относительной погрешности, % | 0,02 | ||||||
| Колебание нагрузки в заданной точке, не более, Н (кН) | 0,03 (0,00003) |
0,15 (0,00015) |
0,3 (0,0003) |
0,6 (0,0006) |
1,5 (0,0015) |
3 (0,003) |
|
| Колебание нагрузки в заданной точке, не более, % от max | 0,0003 | ||||||
| Скорость изменения нагрузки, кН/с | 0,001 … 0,4 | 0,001 … 2 | 0,001 … 4 | 0,001 … 5 | 0,001 … 10 | 0,001 … 20 | |
|
Время выхода на заданное усилие (ступень), не более, с
|
30 | ||||||
| Время удержания нагрузки в заданной точке, не менее, мин | не ограничено | ||||||
|
Диапазон рабочих температур, °С
|
от 15 до 30 | ||||||
| Габаритные размеры силовой рамы, не более, мм: | |||||||
| − длина | 900 | 900 | 900 | 900 | 850 | 950 | |
| − ширина | 700 | 700 | 700 | 700 | 950 | 1100 | |
| − высота* | 2300 | 2300 | 2400 | 2400 | 2800 | 3100 | |
| Габаритные размеры шкафа управления, не более, мм: | |||||||
| − длина | 720 | ||||||
| − ширина | 690 | ||||||
| − высота | 730 | ||||||
| Ход подвижной траверсы, не менее, мм | 900 | 900 | 1000 | ||||
| Скорость перемещения траверсы, не менее, мм/мин | 160 | ||||||
|
Наибольшая высота зоны сжатия *, мм
|
300 | 300 | 300 | 300 | 350 | 400 | |
| Наибольшая высота зоны растяжения *, мм | 950 | 950 | 1000 | 1000 | 1100 | 1200 | |
| Масса машины, не более, кг | 700 | 700 | 800 | 800 | 1500 | 2500 | |
| Электрическое питание от сети переменного тока | |||||||
| − напряжение, В | 220 ± 20 | ||||||
| − частота, Гц | 50 ± 5 | ||||||
| Потребляемая мощность, кВт, не более | 1,25 | 1,5 | 2 | ||||
| Вероятность безотказной работы за 5000 ч | 0,95 | ||||||
| Срок службы, лет | 10 | ||||||
Комплект поставки МСВ-МГ4М:
- Cиловая рама с реверсором и нагружающим цилиндром,
- силоизмерительный датчик класса точности С5,
- шкаф управления,
- пульт управления приводом траверсы,
- внешний пульт управления,
- кабель связи с ПК,
- CD с программным обеспечением,
- соединительный кабель датчика перемещения,
- сетевой кабель,
- комплект проставок,
- вилочные захваты,
- фиксаторы поворота реверсора,
- руководство по эксплуатации,
- паспорт,
- методика калибровки.
По спецзаказу:
- ПК (ноутбук).
Гарантийный срок эксплуатации 24 месяцев.
Обеспечивается сервисное обслуживание в течение всего срока эксплуатации.
