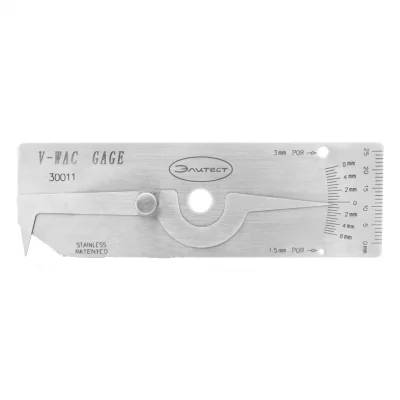

Измеритель V-WAC ЭЛИТЕСТ
Измерительный шаблон сварщика V-WAC предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов. Отличительными особенностями шаблона V-WAC...
Загрузка...В наличии много
1500 руб.RUB
Измерительный шаблон сварщика V-WAC предназначен для визуально-измерительного контроля стыкуемых деталей, параметров стыкового шва и его дефектов. Отличительными особенностями шаблона V-WAC являются:
- наличие измерительной шкалы (А) с ценой деления 0,5 мм, позволяющей более точно определить глубину подреза;
- наличие специальных отверстий (В1) и (В2) для контроля поверхностных пор.
Технические характеристики V-WAC ЭЛИТЕСТ:
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | мм | 6,0–0–6,0 | 0,5 | ±0,20 |
| Б | мм | 0–25,0 | 1,0 | ±0,15 |
| В1 | мм | 3,0 | – | +0,20 |
| В2 | мм | 1,5 | – | +0,20 |
Вес, не более: 35 г
Материал: нержавеющая сталь
Контролируемые параметры:
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Подготовка к сварке | толщина деталей (s), мм | Б | 0–25,0 | 1,0 | ±0,15 |
| притупление кромки (c), мм | |||||
| глубина скоса кромки (h1), мм | А | 0–6,0 | 0,5 | ±0,20 | |
| смещение кромок (h2), мм | |||||
| Стыковой шов | выпуклость стыкового шва (g1)
и его корня (g2), мм |
||||
| вогнутость стыкового шва (g3)
и его корня (g4), мм |
|||||
| Дефекты | длина дефекта (l), мм | Б | 0–25,0 | 1,0 | ±0,15 |
| глубина дефекта, чешуйчатости, западания между валиками (h3), мм | А | 0–6,0 | 0,5 | ±0,20 | |
| диаметр поверхностных пор (d2), мм | В1-2 | 3,0; 1,5 | – | +0,20 | |
