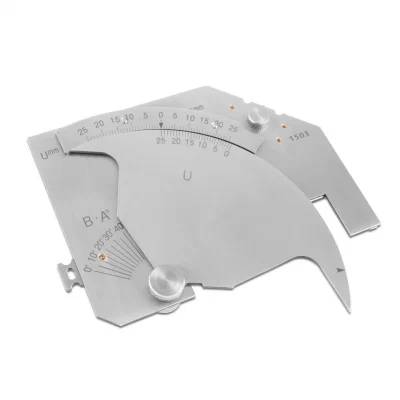

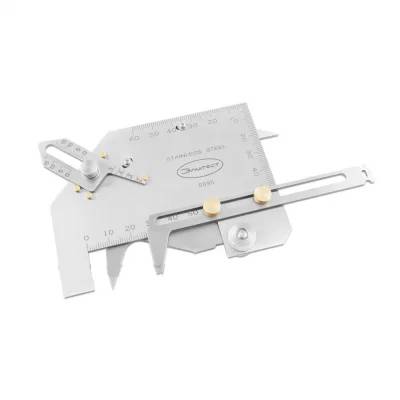

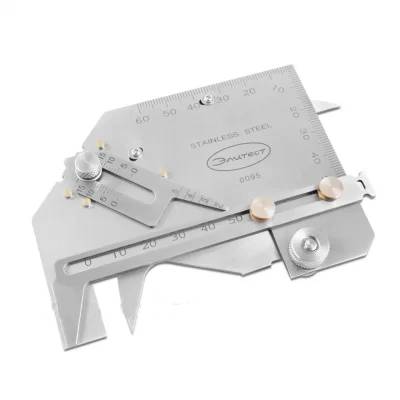

Измерительный шаблон Bridge Cam WGU-8M предназначен для визуально-измерительного контроля стыкуемых деталей, параметров сварного шва, дефектов, контроля диаметров прутков, арматуры и труб малого диаметра. Данный шаблон отличается от Bridge Cam WGU-7M наличием дополнительного движка (8), позволяющего измерить ширину стыкового шва, и расширенным диапазоном измерения угла раздела кромки.

Технические характеристики Bridge Cam WGU-8M ЭЛИТЕСТ:

Материал: нержавеющая сталь

Шкала Ед. изм. Диапазон шкалы Цена деления шкалы Погрешность измерения
А град. 0–70 5 ±2,5
Б мм 25,0–0–25,0 1,0 ±0,25
В мм 0–25,0 1,0 ±0,25
Г мм 0–15,0 1,0 ±0,25
Д мм 2,0–5,0 0,5 ±0,25
Е мм 0–60,0 1,0 ±0,15
Ж мм 0–50,0 1,0 ±0,15
Н мм 0–50,0 1,0 ±0,30

Контролируемые параметры:

Параметр Измерение по шкале Диапазон измерения Цена деления шкалы Погрешность измерения
Подготовка к сварке толщина деталей (s), мм Е
ЖН
0–60,0
0–50,00–50,0
1,0
1,01,0
±0,15
±0,15±0,30
притупление кромки (c), мм
зазор между деталями (b), мм Д 2,0–5,0 0,5 ±0,25
глубина скоса кромки (h1), мм Б, В 0–25,0 1,0 ±0,25
смещение кромок (h2), мм
угол скоса кромки (β), град. А 0–70 5 ±2,5
диаметр электродов (d1), мм Н 0–35,0 1,0 ±0,30
диаметр прутков, арматуры и труб (d2), мм
Стыковой шов выпуклость стыкового шва (g1) и его корня (g2), мм Б 0–25,0 1,0 ±0,25
вогнутость стыкового шва (g3) и его корня (g4), мм Б, В
ширина стыкового шва (е), мм Н 0–50,0 1,0 ±0,30
Угловой шов фактическая толщина углового шва (a), мм Г 0–15,0 1,0 ±0,25
катет углового шва (k), мм Б 0–25,0 1,0 ±0,25
Дефекты длина дефекта (l), мм Е
ЖН
0–60,0
0–50,00–50,0
1,0
1,01,0
±0,15
±0,15±0,30
глубина дефекта, чешуйчатости, западания между валиками (h3), мм Б 25,0–0–25,0 1,0 ±0,25
