Измеритель WG7 ЭЛИТЕСТ

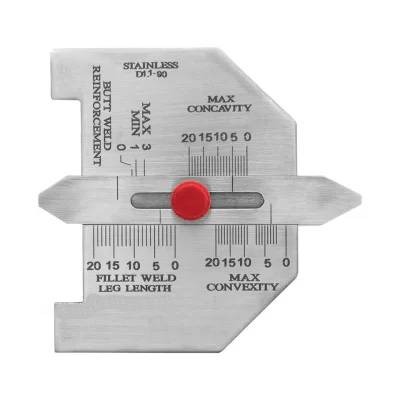

Универсальный шаблон сварщика WG7 предназначен для визуально-измерительного контроля, параметров углового и стыкового сварного шва. Особенностью данного шаблона, является наличие контрольных шкал для...
Загрузка...В наличии много
1300 руб.RUB
Универсальный шаблон сварщика WG7 предназначен для визуально-измерительного контроля, параметров углового и стыкового сварного шва. Особенностью данного шаблона, является наличие контрольных шкал для определения допустимости выпуклости и вогнутости угловых и стыковых швов по стандарту AWS D1.1.
Технические характеристики WG7 ЭЛИТЕСТ:
Вес, не более: 65 г
Материал: нержавеющая сталь
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | мм | 0–20,0 | 1,0 | ±0,20 |
| Б | 0–20,0 | 1,0 | – | |
| В | 0–20,0 | 1,0 | ±0,20 | |
| Г | 0; 1,0; 3,0 | – | ±0,20 |
Контролируемые параметры
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |
| Стыковой шов | выпуклость стыкового шва (g1), мм | Г | 0; 1,0; 3,0 | – | ±0,20 |
| Угловой шов | фактическая толщина углового шва (a), мм | А | 0–20,0 | 1,0 | ±0,20 |
| катет выпуклого и нормального углового шва (k), мм | |||||
| катет вогнутого углового шва (kвогн.), мм | В | 0–20,0 | 1,0 | ±0,20 | |
| максимально допустимая выпуклость углового шва (g2), мм * | Б | Для швов с катетом
0–20,0 |
1,0 | – | |
* В соответствии со стандартом AWS D1.1. Допустимая выпуклость для угловых швов с шириной лицевой поверхности до 8 мм включительно – 2 мм, для угловых швов с шириной лицевой поверхности от 8 до 25 мм – 3 мм.
