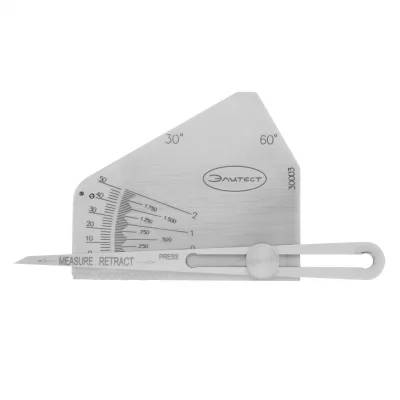

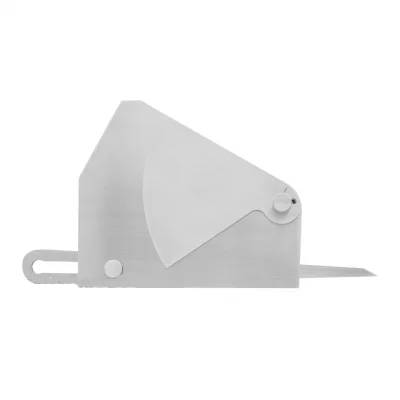

Измерительный шаблон сварщика WG12 ЭЛИТЕСТ
Загрузка...
Измерительный шаблон сварщика WG12 (Skew-T fillet weld gauge, измеритель катета сварных швов WG12) предназначен для визуально-измерительного контроля параметров сварных соединений, выполненных под острым и тупым углом. Так же данный шаблон позволяет контролировать некоторые параметры стыковых швов, в том числе угол плавности перехода шва к основному металлу. Шаблон поставляется в комплекте с линейкой-калькулятором, позволяющей быстро определять такие параметры сварного шва в соединении, выполненным под острым и тупым углом как: теоретическая высота шва, длина катета и контрольная высота.
Технические характеристики WG12 ЭЛИТЕСТ:
Вес, не более: 105 г
Материал шаблона: нержавеющая сталь
Материал калькулятора: картон
| Шкала | Ед. изм. | Диапазон шкалы | Цена деления шкалы | Погрешность измерения |
| А | град. | 30–90 | 2,5 | ±1 |
| Б | мм | 0–50,0 | 2,0 | ±0,20 |
| В | дюйм | 0–2 | 0,05 | ±0,05 |
| Г1–2 | град. | 30; 60 | – | ±0,05 |
| К1 | мм | 2,0–30,0 | 0,1 | – |
| К2 | град. | 30–150 | 5 | – |
| мм | 3,0–40,0 | 0,05 | – | |
| К3 | град. | 30–150 | 5 | – |
| мм | 3,0–40,0 | 0,05 | – |
Погрешность при определении значений по шкалам калькулятора ±0,2 мм
Контролируемые параметры
| Параметр | Измерение по шкале | Диапазон измерения | Цена деления шкалы | Погрешность измерения | |||||
| Подготовка к сварке | смещение кромок до сварки (h), мм, относительно нижней детали | Б | 0–50,0 | 2,0 | 0,20 | ||||
| угол соединения свариваемых деталей (β), град | А | 30–90 | 2,5 | 1 | |||||
| Стыковой шов | выпуклость стыкового шва (g1) и его корня (g2), мм | Б | 0–50,0 | 2,0 | 0,20 | ||||
| угол перехода шва к основному металлу (α), град | Г1
Г2 |
120
150 |
–
– |
0,05
0,05 |
|||||
| Угловой шов | номинальная толщина углового шва (ан)
катет углового шва (k), мм |
К1 | 2,0–30,0 | 0,1 | – | ||||
| Б | 0–50,0 | 2,0 | 0,20 | ||||||
| Угловой шов в соединении под острым и тупым углом | контрольная толщина углового шва в соед. под остр. и туп. угл. (W), мм | ||||||||
| номинальная толщина углового шва в соед. под остр. и туп. угл. (ан2), мм | К1 | 2,0–30,0 | 0,1 | – | |||||
| катет углового шва в соед. под остр. и туп. угл. (k2), мм | К2 | 3,0–40,0 | 0,05 | – | |||||
