Кабеледефектоскатель Успех АТГ-525.60Э

Комплект с интеллектуальным алгоритмом выявления дефектов и генератором средней мощности. Назначение Поиск кабеля пассивным методом. Определения мест повреждения кабеля акустическим и...

Загрузка...

В наличии много

Доставка

Оплата

Производитель

333270 руб.RUB

Получить счёт на оплату

В корзину

Общая информация
Технические характеристики
Комплектация
Отзывы

Комплект с интеллектуальным алгоритмом выявления дефектов и генератором средней мощности.

Назначение

Поиск кабеля пассивным методом.
Определения мест повреждения кабеля акустическим и электомагнитным способом.
Проведения работ по поиску скрытой проводки.
Определения местоположения и глубины залегания скрытых коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 5 км от места подключения генератора.
Обследования участков местности перед проведением земляных работ.
Обнаружения мест разгерметизации трубопроводов на глубине до 6 м.

Технические характеристики Успех АТГ-525.60Э:

Приемник «АП-027»

Параметр	Датчик ЭМД/ДКИ/ДОДК/КИ	Датчик АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ — символы и значения выбираемых режимов и параметров — анимированная шкала уровня входного сигнала — цифровое значение и анимированная шкала уровня выходного сигнала — график (движущаяся диаграмма) уровня выходного сигнала — частотный спектр выходного сигнала — цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	—
	Встроенный излучатель — синтезированный звук ЧМ.	—
Питание	Напряжение 4…7В. — аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или — щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20ºС…+50ºС
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	22010242 мм
Масса электронного блока, не более	0,46 кг

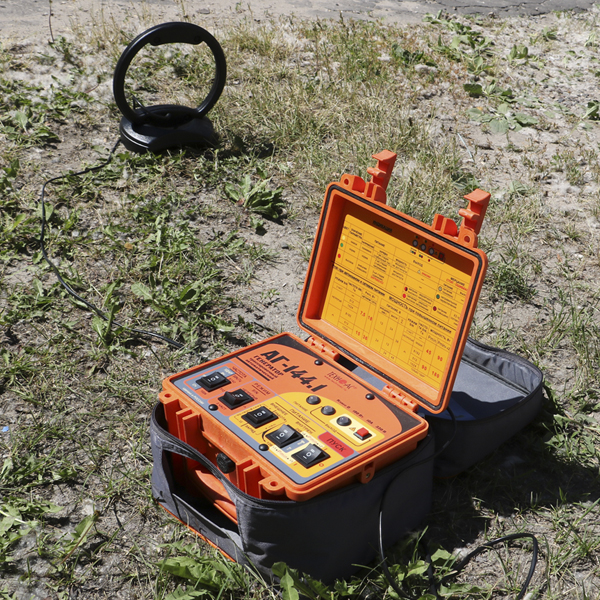

Генератор «АГ-144.1»

Параметр	Значение
Частоты генерируемого сигнала, Гц
Частоты SIN f1 / f2 / f3, ±0,1%	512/1024/8192
Частоты следования ударов нч / сч / вч	0,5/1/2
Режимы генерации	«SIN» «непрерыв» «SIN» «_П_» «SIN» «3 част.» «УДАР»
Выходные параметры синусоидальной генерации
Максимальное выходное напряжение, В
— при автономном питании — с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока	220 330 140
Выходная мощность, Вт
— при автономном питании — с добавлением внешнего аккумулятора 12/24В — при питании от сетевого блока	От 7,5 до 120 От 45 до 180 От 18 до 72
Допустимое сопротивление нагрузки	Любое (0…∞)
Согласование с нагрузкой	Автоматическое
Источники питания	Встроенный акк.комплект Сетевой блок питания
Габаритные размеры электронного блока (кейса), не более, мм	250х215х165
Вес электронного блока, не более, кг	8,5
Условия эксплуатации
Допустимый диапазон температур окружающей среды при эксплуатации	-30…+45ºС
Класс климатической защиты	IP54

Электромагнитный датчик «ЭМД-247»

Параметр	Значение
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)

Датчик акустический «АД-247»

Параметр	Значение
Габаритные размеры прибора, не более, мм	60х130
Масса, не более, кг	0,95

Индукционная антенна «ИЭМ-301.3»

Параметр	Значение
Максимальная мощность, подводимая к «рамке», не более Вт	10
Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом	36
Тип корпуса	пластмассовый, герметичный

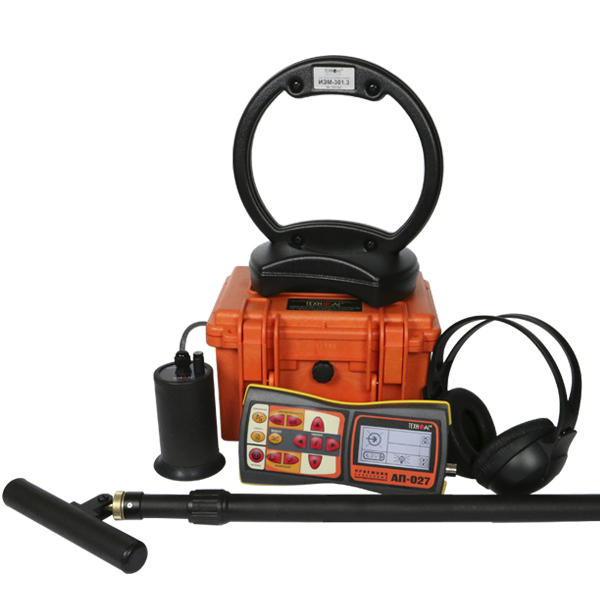

Комплектация Успех АТГ-525.60Э:

Наименование	Количество
Трассопоисковый приемник «АП-027»	1 шт.
Генератор «АГ-144.1»	1 шт.
Головные телефоны	1 шт.
Датчик электромагнитный «ЭМД-247»	1 шт.

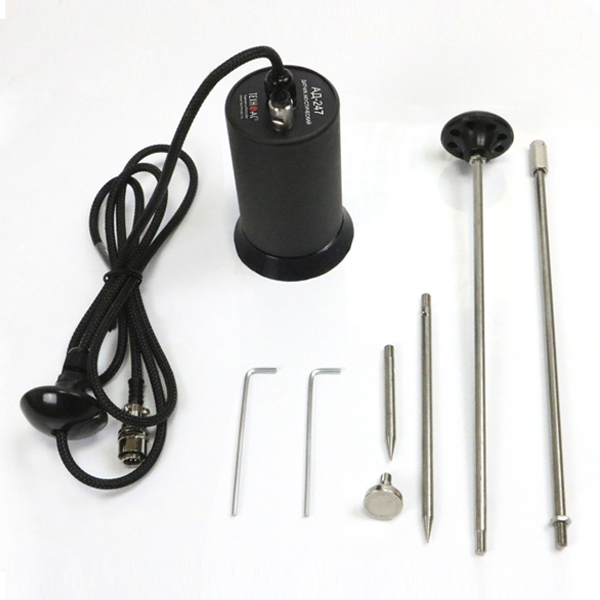

Комплект акустического датчика «АД-247»	1 шт.
Кабель АГ144.02.020	1 шт.
Кабель AG144.02.060	1 шт.
Кабель АГ120.02.050	1 шт.
Антенна индукционная «ИЭМ-301.3»	1 шт.
Держатель для приемника АП-027.00.010	1 шт.
Кабель АГ105.02.020	1 шт.
Контакт магнитный АГ120.02.090	2 шт.
Штырь заземления АГ110.02.004	2 шт.
Источник питания ENP-120-12	1 шт.
Крестовая отвертка	1 шт.
Кабель для подключения внешнего аккумулятора AP027.02.030	1 шт.
Батарейки для приемника (AA)	4 шт.
Сумка для антенны «ИЭМ-301.3» Чехол 53107	1 шт.
Сумка для генератора «АГ-144.1» Чехол 53187	1 шт.
Сумка для электромагнитного датчика «ЭМД-247» Чехол 53186	1 шт.
Сумка для комплекта Чехол 53183	1 шт.
Руководство по эксплуатации	3 шт.
Паспорт	1 шт.
