Кабельный анализатор Fluke Networks OFP2-100-Q INT
Загрузка...
Кабельный анализатор Fluke Networks OFP2-100-Q INT относится к комбинированным модульным измерителям семейства Versiv и предназначен для рефлектометрической диагностики оптических линий в ходе испытаний и сертификации кабельных сетей и оптоволоконных систем передачи данных по расширенному уровню в соответствии с ISO14763-3 Tier 2. Комплект позволяет производить измерения с несколькими вариантами показателя длины волны, от 850 до 1625 нм, и может применяться в средах PON и FTTx, в центрах обработки данных, ЛВС, OSP и т.д.
Преимущества
- Функция Smart Loop позволяет использовать кабельный анализатор для измерений в двух кабелях одновременно, используя двунаправленный режим тестирования, без необходимости переключения между разными модулями при выполнении смешанных заданий, выполняя работы на одно- и многомодовых линиях.
- Режим EventMap повышает эффективность трассировок, автоматически распознавая события: разветвители, изгибы, разъемы и пр. – для точного учета потерь на каждом соединителе.
- Автоматическая настройка максимально упрощает процесс измерений, выполняя установку основных характеристик тестируемого волокна, исходя из наименования и марки кабеля.
- Экспертный режим позволяет кабельному анализатору Fluke Networks OFP2-100-Q INT гибко менять установленные типовые настройки для углубленного тестирования выбранных объектов.
- Полная поддержка системы управления ProjX обеспечивает правильность выполнения работ на всех этапах, предоставляя исполнителю наглядные подсказки для каждой задачи в соответствии с предварительно загруженными спецификациями проекта.
Особенности
Модули МоCertiFiber Pro Quad OLTS V2 из состава предназначены для использования с базовыми блоками серии 8000. К модификациям 1 поколения адаптеры подключаться не могут, т.к. оснащаются соединителем другой формы – с пазом-ключом. Поэтому для установки на противоположном конце тестируемого тракта в комплект поставки Fluke Networks OFP2-100-Q INT включен совместимый удаленный модуль Versiv2.
Встроенный адаптер Wi-Fi позволяет использовать все преимущества платформы SYSTIMAX и облачного сервиса LinkWare Live, обеспечивая к ним доступ в удалённом режиме. Используя любой смартфон, планшет или ПК, менеджер проектов может выполнять дистанционную настройку анализатора, обновлять версии протоколов испытаний, контролировать местоположение прибора и ход выполнения работ, оперативно получать их результаты и обрабатывать отчеты, не допуская задержек на промежуточных этапах проекта.
Технические характеристики Fluke Networks OFP2-100-Q INT:
| Fluke Networks OptiFiber PRO | ||||||
|---|---|---|---|---|---|---|
| Многомодовый модуль | Одномодовый модуль | Модуль QUAD | ||||
| Длины волн | 850 нм ± 10 нм 1300 нм +35/-15 нм |
1310 нм ± 25 нм 1550 нм ± 30 нм |
850 нм ± нм 1300 нм +35/-15 нм 1310 нм ±25 нм 1550 нм ±30 нм |
|||
| Совместимые типы оптоволокна | 50/125 мкм 62,5/125 мкм |
Одномодовый | 50/125 мкм 62,5/125 мкм Одномодовый |
|||
| Мертвая зона событий 1 | 850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт |
1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
850 нм: 0,5 м стандарт 1300 нм: 0,7 м стандарт 1310 нм: 0,6 м стандарт 1550 нм: 0,6 м стандарт |
|||
| Мертвая зона затухания 2 | 850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт |
1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
850 нм: 2,5 м стандарт 1300 нм: 4,5 м стандарт 1310 нм: 3,6 м стандарт 1550 нм: 3,7 м стандарт |
|||
| Динамический диапазон 3, 5, 6 | 850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно |
1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
850 нм: 28 дБ, стандартно 1300 нм: 30 дБ, стандартно 1310 нм: 32 дБ, стандартно 1550 нм: 30 дБ, стандартно |
|||
| Установка максимальной длины | 40 км | 130 км | MM: 40 км SM: 130 км |
|||
| Диапазон измерения расстояния 4, 5, 7, 8, 9, 10 | 850 нм: 9 км 1300 нм: 35 км |
1310 нм: 80 км 1550 нм: 130 км |
850 нм: 9 км 1300 нм: 35 км 1310 нм: 80 км 1550 нм: 130 км |
|||
| Диапазон отражающей способности 4, 5 | 850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) |
1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
850 нм: -14 дБ – -57 дБ (стандартно) 1300 нм: -14 дБ – -62 дБ (стандартно) 1310 нм: -14 дБ – -65 дБ (стандартно) 1550 нм: -14 дБ – -65 дБ (стандартно) |
|||
| Разрешающая способность пробы | 3 см – 400 см | 3 см – 400 см | 3 см – 400 см | |||
| Продолжительность импульса (номинальная) | 850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс |
1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс | 850 нм: 3, 5, 20, 40, 200 нс 1300 нм: 3, 5, 20, 40, 200, 1000 нс 1310/1550 нм: 3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 нс |
|||
| Время тестирования (на длину волны) | Автоматическая настройка: 5 с (стандартно) |
Автоматическая настройка: 10 с (стандартно) |
Автоматическая настройка: MM – 5 с (стандартно) SM – 10 с (стандартно) |
|||
| Настройка быстрого тестирования: 2 с (стандартно) |
Настройка быстрого тестирования: 5 с (стандартно) |
Настройка быстрого тестирования: MM – 2 с (стандартно) SM – 5 с (стандартно) |
||||
| Настройка наивысшей точности: 2 – 180 с |
Настройка наивысшей точности: 5 – 180 с |
Настройка наивысшей точности: MM – 2 – 180 с M SM – 5 – 180 с |
||||
| Настройка FaultMap: 2 с (стандартно), 180 с (макс.) |
Настройка FaultMap: 10 с (стандартно), 180 с (макс.) |
Настройка FaultMap: MM – 2 с (стандартно), MM – 180 с (макс.) SM – 10 с (стандартно), SM – 180 с (макс.) |
||||
| Настройка OTDR для центра обработки данных: 1 с (стандартно при 850 нм), 7 с (макс.) |
Настройка OTDR для центра обработки данных: 20 с (стандартно), 40 с (макс.) |
Настройка OTDR для центра обработки данных: MM – 1 с (стандартно при 850 нм) MM – 7 с (макс.) SM – 20 с (стандартно) SM – 40 с (макс.) |
||||
| Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
Ручная настройка: -3, 5, 10, 20, 40, 60, 90, 120, 180 с SM — 3, 5, 10, 20, 40, 60, 90, 120, 180 с |
||||
1. Измерение выполняется при 1,5 дБ ниже ненасыщенного пика отражения и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < — 50 дБ для одномодового режима.
2. Измерение выполняется при отклонении ± 0,5 дБ от обратного рассеяния и при кратчайшей продолжительности импульса. Пик отражения < -40 дБ для многомодового режима и < — 50 дБ для одномодового режима.
3. Для стандартного коэффициента обратного рассеяния для оптоволокна OM1: 850: -65 дБ, 1300: -72 дБ.
4. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OM2-OM4: 850 нм: -68 дБ; 2,3 дБ/км: 1300 нм: -76 дБ; 0,6 дБ/км.
5. Стандартные коэффициенты обратного рассеяния и затухания для оптоволокна OS1-OS2: 1310 нм: -79 дБ; 0,32 дБ/км; 1550 нм: -82 дБ; 0,19 дБ/км.
6. SNR=1 метод, 3 минут в среднем, самая долгая продолжительность импульса.
7. 850 = 9 км стандартно для поиска конца или 7 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
8. 1300 = 35 км стандартно для поиска конца или 30 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
9. 1310 = 80 км стандартно для поиска конца или 60 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 20 дБ перед событием).
10. 1550 = 130 км стандартно для поиска конца или 90 км стандартно для поиска события 0,1 дБ (с максимальным затуханием 18 дБ перед событием).
11. Не включает погрешность показателя преломления и погрешность автоматического определения местоположения события.
12. дБ колебания на шаг 1 дБ.
13. Относится к обратному рассеянию трассировки в пределах диапазона расстояния, на котором OTDR может найти событие 0,1 дБ.
| Спецификация датчика FiberInspector | |
|---|---|
| Увеличение | ~ 200-кратное увеличение с дисплеем OptiFiber Pro |
| Источник света | Синий светодиод |
| Источник питания | Базовый блок Versiv |
| Поле обзора (FOV) | Горизонтально: 425 мкм Вертикально: 320 мкм |
| Минимальный регистрируемый размер частиц | 0,5 мкм |
| Размеры | Приблизительно 1175 x 35 мм без наконечника адаптера |
| Масса | 200 г |
| Диапазон температур | Рабочая: 0 – +50 °C Хранение: от -20 °C до +70 °C |
| Сертификация | CE (при использовании с базовым блоком) |
| Спецификации VFL | |
|---|---|
| Управление включением/выключением | Механический выключатель и кнопка на сенсорном экране |
| Выходная мощность | 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
| Рабочая длина волны | Номинал 650 нм |
| Ширина спектра (среднеквадратичное значение) | ±3 нм |
| Режимы вывода | Непрерывные волны и импульсный режим (2 — 3 Гц частоты мигания) |
| Соединительный адаптер | Универсальный 2,5 мм |
| Безопасность лазера (классификация) | Класс II CDRH, соответствие стандарту EN 60825-2 |
| Общие характеристики | |
|---|---|
| Экран | 640 x 480 пикс, сенсорный |
| Масса | Основной блок с модулем и аккумулятором: 1,28 кг |
| Размеры | Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см |
| Питание | Блок литиево-ионных батарей, 7,2 В |
| Время работы от батарей | Восьмичасовая работа OTDR в автоматическом двухволновом режиме, без подсоединенного видеодатчика, 150 м оптоволокна |
| Время зарядки | |
| При выключенном тестере | 4 часа зарядки, чтобы зарядить от 10% до 90% |
| При включенном тестере | 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером |
| Условия эксплуатации | |
|---|---|
| Рабочая температура* | -18 – 45 °C |
| Диапазон нерабочих температур | -30 – 60 °C |
| Рабочая высота над уровнем моря | 4 000 м 3200 м с адаптером переменного тока |
| Высота над уровнем моря при хранении | 12 000 м |
| Электромагнитная совместимость | EN 61326-1 |
* При использовании питания от батареи. При питании от источника переменного тока: 0 – 45 °C. Функция трассировки в реальном времени используется не более 5 минут в 15-минутный период. Для продолжительного использования функции трассировки в реальном времени максимальная температура окружающей среды должна составлять 35 ºC.
* Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели.

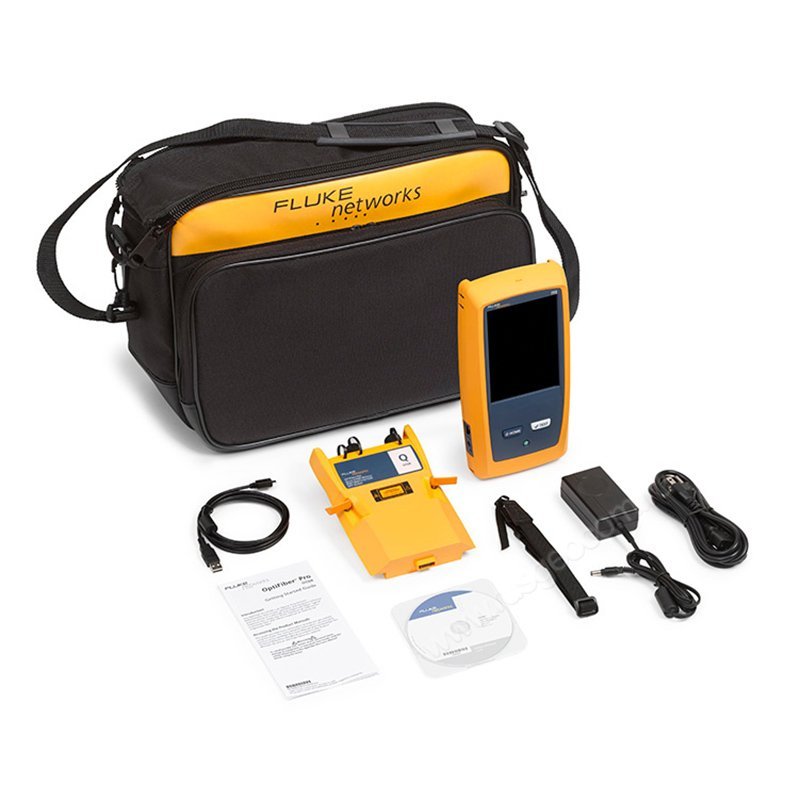

Комплект поставки Fluke Networks OFP2-100-Q INT:
- Удаленный блок Versiv
- Модули CertiFiber Pro Quad OLTS (2 шт.)
- Комплект Encircled Flux-совместимых тестовых эталонных кабелей SC/LC 50 мкм
- Комплект тестовых эталонных кабелей SC/LC SM
- Кейс для переноски тестовых эталонных кабелей
- Симплексные адаптеры LC/LC (2 шт.)
- Ручные ремешки (2 шт.)
- Плечевые ремни (2 шт.)
- Большой кейс для переноски
- Компакт-диск с программным обеспечением Versiv с открытым исходным кодом
- Зарядные устройства переменного тока
- Заявление о калибровке и руководство по началу работы
