Камера радиационной защиты Арион-10.07.15.08
Загрузка...
Камера радиационной защиты Арион-10.07.15.08 предназначена для оценки чувствительности аппаратуры электроники к электромагнитному и ионизирующему излучению. Она представляет собой испытательный стенд и разработана согласно ТУ 6968-014-96651179-2015.

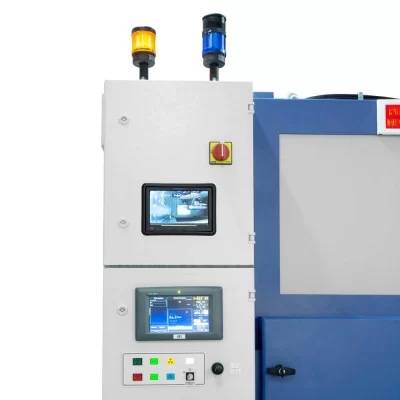

Управление системой и настройка параметров работы осуществляется с боковой консоли. Получаемая информация обрабатывается с помощью промышленного компьютера, и выводится на монитор. Система оборудована лазерным целеуказателем для обозначения контура телесного угла рентгеновского излучения. Для отслеживания процессов, происходящих в камере, используется встроенная система видеонаблюдения. На боковой двери расположены два короба для удобной прокладки кабелей и питания аппаратуры.
Камера оборудована системами вытяжной вентиляции, обеспечения радиационной безопасности, светозвукового оповещения. Последняя оснащена сигнальной лампой-вспышкой и световым табло «Рентгеновское просвечивание«. Во время работы излучателя включается система обеспечения радиационной безопасности — происходит блокировка дверей при помощи электромагнитных и механических замков. Аварийная кнопка «СТОП» позволяет остановить процесс в любой момент времени и отключить питание излучателя. Специальный кабельный ввод позволяет подключить питание и осуществлять управление рентгеновским аппаратом.
Технические характеристики Арион-10.07.15.08:
| Параметры сети переменного тока, В/Гц | ~(220±10%) / (50±1) |
| Общая потребляемая мощность, кВт | 3,2 |
| Толщина свинцового слоя, мм | 8 |
| Мощность дозы на расстоянии 10 см от поверхности, мкЗв/ч | менее 1,0 |
| Габаритные размеры стенда (Ш х Г х В), мм | 1845 х 900 х 2200 |
| Масса стенда в сборе, кг | 1900 |
| Генератор высокого напряжения, тип | XRG 160-1.6 SI |
| Максимальная выходная мощность генератора, Вт | 1600 |
| Диапазон регулировки выходного напряжения генератора, кВ | 20 ÷ 160 |
| Выходной ток генератора, мА | 0,2 ÷ 20 |
| Металлокерамическая трубка излучателя, тип | MXR-160/21 |
| Максимальная мощность излучателя, Вт | 640/1600 |
| Раскрытие поля излучения на предметном столе в нижней точке / в верхней точке, мм | d=66/d=500 |
| Диапазон вертикального перемещения излучателя, мм | 0 ÷ 1000 |
| Диаметр предметного стола, мм | 350 |
| Максимальная грузоподъемность стола, кг | 100 |
