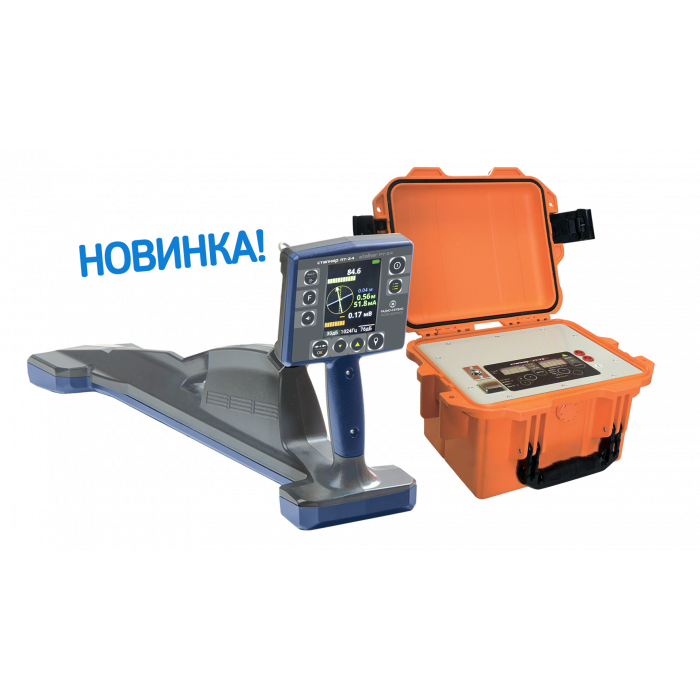

Комплекс трассопоисковый «Сталкер» 15-24
Трассоискатель "Сталкер 15-24" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим...
Загрузка...
154044 руб.RUB
Трассоискатель «Сталкер 15-24» — быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.
Особенности приемника Сталкер ПТ-24:
- Поиск расположения и мест повреждения изоляции трубопроводов и кабельных линий как по сигналам от генератора, так и без применения генератора по тока промышленной частоты (50, 60 Гц) или по сигналам электрохимической защиты (ЭХЗ «100 Гц» и «300 Гц»);
- Одновременное схематическое отображение на дисплее двух коммуникаций:
— первая — с протекающим током от генератора;
— вторая — с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб); - В режиме «ЗОНД» обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономной передатчик, при внутритрубном обследовании;
- Увеличенный, сверх яркий цветной дисплей;
- Питание от одного или двух аккумуляторов;
- GPS — выноска подземных трасс с последующим наложением на карту;
- Беспроводная связь с ПК (Bluetooth).
Особенности генератора Сталкер ГТ-15:
- Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигналагенератора Сталкер ГТ-15;
- Одновременная подача двух частот;
- Индикация величины выходного тока;
- Напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
- Два режима работы — непрерывная и импульсная генерация для экономии заряда аккумуляторов;
- Автоматическое согласование генератора с нагрузкой;
- Выпускается в герметичном моноблоке со встроенным индуктором;
- Степень защиты корпуса IP54.
| Параметр | Значение |
|
Приемник Сталкер ПТ-24 |
|
| Рабочие частоты, Гц | 273, 526, 1024, 8928, 32768 (33К) |
| Дполнительные рабочие частоты при работе с генераторами других производителей | 491, 512, 982, 2000, 2048, 8440, 9828, 10000 |
| Значения рабочих частот при работе без генератора, Гц | 50, 60, 100, 300, 550, 1450, «РАДИО», «ЭФИР» |
| Полоса пропускания в режиме «РАДИО» | 10 кГц — 36 кГц |
| Полоса пропускания в режиме «ЭФИР» | 48 Гц — 14 кГц |
| Беспроводная связь с ПК | Есть |
| Беспроводная связь с GPS | Есть |
| Память, точек | 10000 |
| Цифровое отображение силы тока и глубины залегания | На всех частотах кроме «РАДИО», «ЭФИР» |
| Функция «КОМПАС» | Есть |
| Одновременное отображение на дисплее двух коммуникаций | Есть |
| Определение направления тока | Есть |
| Поиск мест повреждения изоляции (Совместно с датчиком контроля изоляции) | Есть |
| Функция «Отсрый максимум» | Есть |
| Функция «Растяжка шкалы» | Есть |
| Поиск передающих зондов | Есть |
| Глубина залегания, м | До 6 |
| Дисплей | Цветной 55 х 75 мм |
| Время непрерывной работы от аккумуляторов, час | До 10 |
| Исполнение корпуса, IP | 54 |
| Диапазон рабочих температур, °С | От -30 до +55 |
| Масса, кг | 1,7 |
|
Генератор Сталкер ГТ-15 |
|
| Рабочие частоты, Гц | 273, 1024, 8928, 32768 (33 K) |
| Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт | от 1 до 10 |
| Сила тока, потребляемая от источника постоянного тока, А | не более 1,8 |
| Диапазон рабочих температур, °С | от -30 до +55 |
| Габаритные размеры, не более, мм | 210 х 130 х 100 |
| Масса, не более, кг | 2,5 |
- Приёмник «Сталкер» ПТ-24 (1 шт.)
- Телефоны головные РЛПА.468627.001 (1 шт.)
- Блок питания приемника (1 шт.)
- Батарейный отсек 5 АА (1 шт.)
- Bluetooth-USB адаптер (1 шт.)
- Руководство по эксплуатации РАПМ.464333.008РЭ (1 шт.)
- Сумка приёмника (1 шт.)
- Чехол солнцезащитный (1 шт.)
- Упаковка РАПМ.323229.015 (при отдельной поставке приёмника) (1 шт.)
- Генератор «Сталкер» ГТ-15 (1 шт.)
- Штырь заземления 20 см РАПМ.746711.001 (1 шт.)
- Блок питания генератора (1 шт.)
- Провод соединительный 5м РАПМ.685614.011 (2 шт.)
- Зажим типа «крокодил» (2 шт.)
- Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 РАПМ.435141.001РЭ (1 шт.)
