Обнаружение и измерение размеров трещин во впадине наружной и внутренней замковой резьбы бурового оборудования с применением сканера или ручным преобразователем, на разгрузочной канавке и галтельных переходах, на поверхности тела и выборок под ключ бурильной трубы, и т.д.

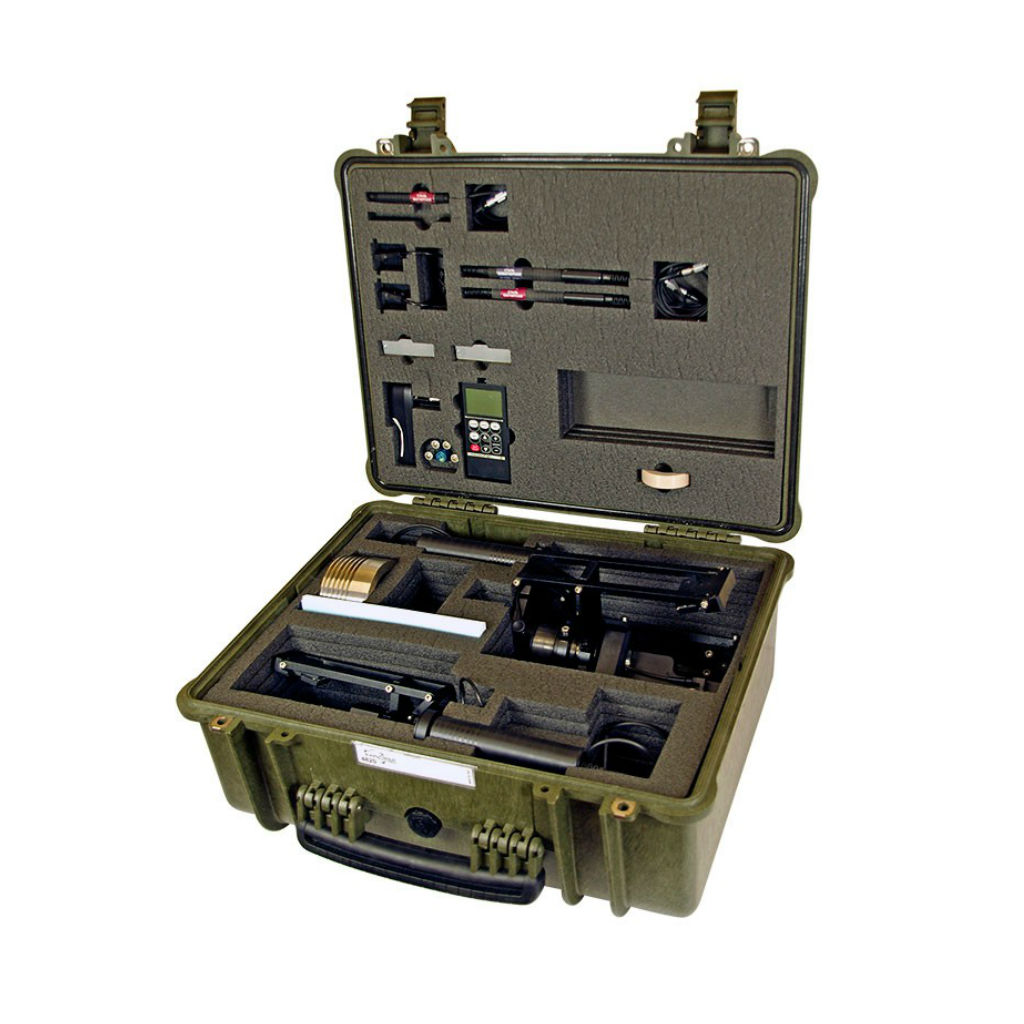

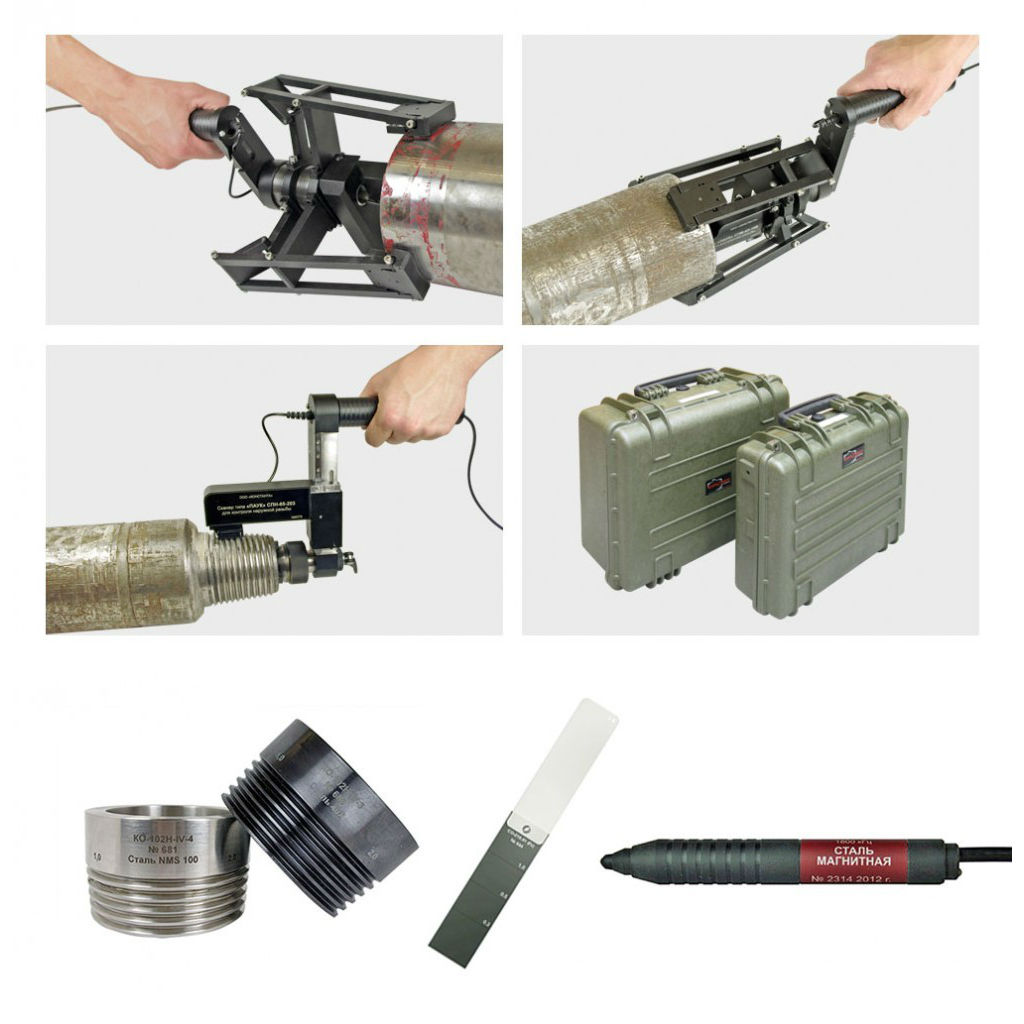

Комплект состоит из сканера наружной резьбы с двумя держателями различного размера, двумя сканерами внутренней резьбы, блока обработки и отображения информации, дополнительных преобразователей и контрольных образцов. Сканеры укомплектованы взаимозаменяемыми вихретоковыми преобразователями с каретками.

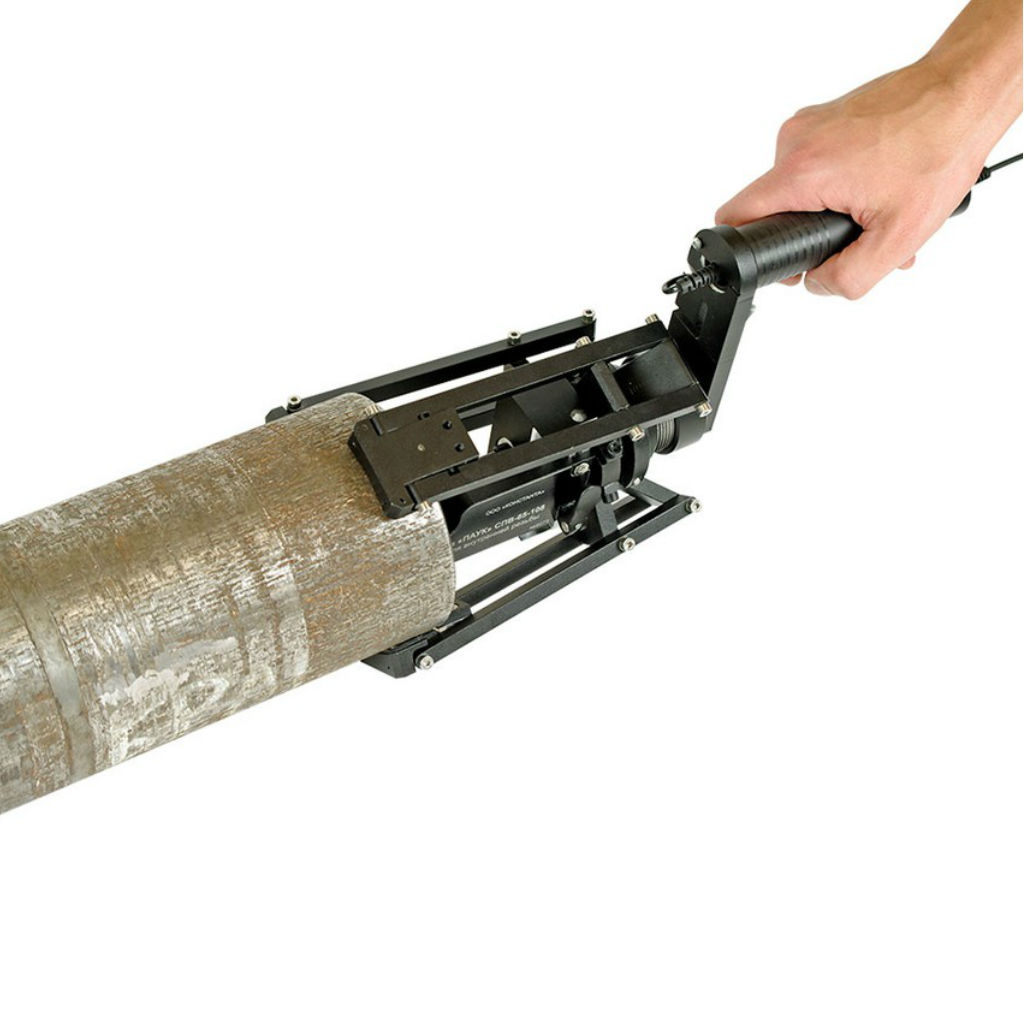

Для контроля наружной резьбы используется сканер наружной резьбы «Паук» СПН-65-203. В зависимости от диаметра проходного отверстия в трубе выбирается требуемый держатель, цанговый держатель ЦД-25-55 для труб с проходным отверстием с диаметром от 25 до 55 мм либо рычажный держатель РД-50-135 для труб с проходным отверстием с диаметром от 50 до 135 мм. Держатель закрепляется на сканере. Сканер закрепляется на торце трубы, удерживаясь за внутреннее отверстие.
Для контроля внутренней резьбы, в зависимости от её диаметра, используется сканер внутренней резьбы «Паук» СПВ-65-108 (для резьбы от З-65 до З-108) или СПВ-101-203 (для резьбы от З-101 до З-203). Сканер закрепляется на торце трубы, удерживаясь за внешнюю поверхность муфты.

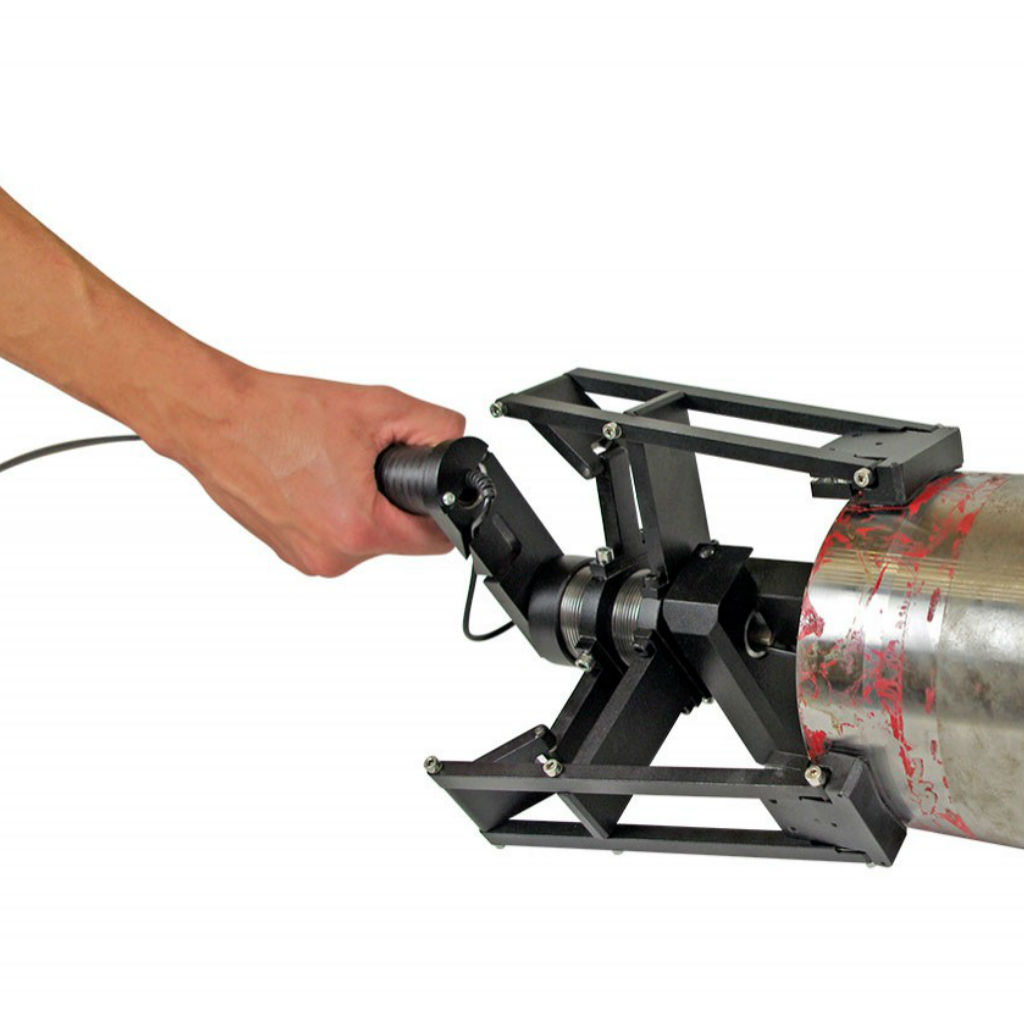

Преобразователь с кареткой устанавливается на резьбу. Оператор вращает рукоятку сканера рукой, при этом преобразователь прокатывается по ручейку над впадиной резьбы.
Каретка обеспечивает постоянный зазор между преобразователем и резьбой что исключает его износ и повреждение при проведении контроля.
При прохождении преобразователя над трещиной во впадине резьбы срабатывает сигнализация «дефект» и на дисплее отображается глубина обнаруженной трещины.
Сканирование резьбы допускается проводить без её предварительной очистки от загрязнений и смазки. Допускаемая толщина загрязнений и смазки до 0,5 мм.

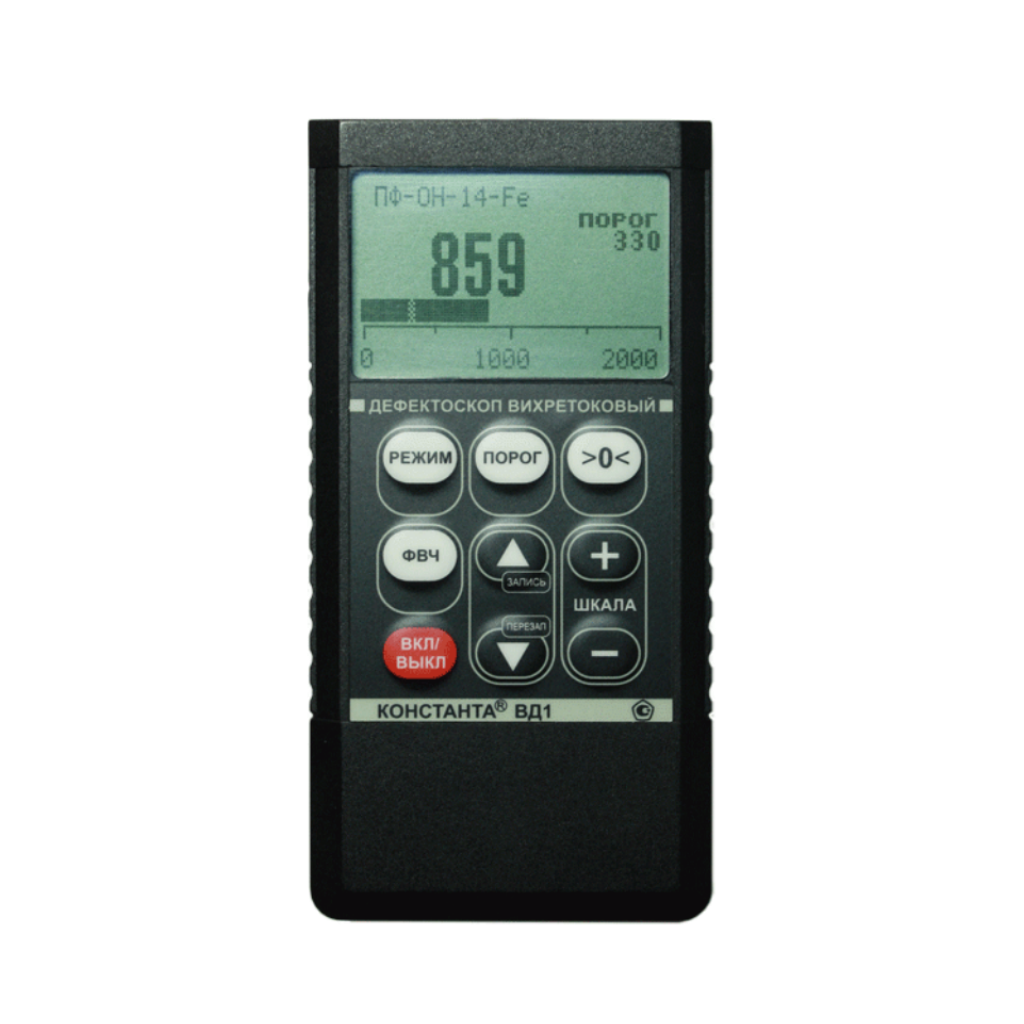

Изменение зазора между преобразователем и резьбой, обусловленного наличием загрязнения и смазки на резьбе, не приводит к возникновению ложных показаний благодаря реализованной методике отстройки от зазора. Результаты контроля отображаются на индикаторе в виде глубины трещины, с дискретностью 0,01 мм, нет необходимости расшифровывать сложные диаграммы комплексной плоскости.
Контроль разгрузочной канавки и галтельных переходов производится высоколокальным преобразователем карандашного типа (ПФ-ОН-4-Fe).
Для контроля тела бурильной трубы, выборок под ключ и сварных швов приварных замков производится преобразователем карандашного типа для грубых поверхностей (ПФ-ОН-14-Fe, поставляется по требованию потребителя).
Метрологические характеристики прибора и каждого преобразователя подтверждаются на контрольных образцах.
Диапазон контролируемых диаметров замковой резьбы (при работе с кареткой ККЗ-4) | От З–65 до З–203 |
Диапазон контролируемых диаметров трапецеидальной резьбы (при работе с каретками ККТр-5, ККТр-6) | От 53 до 230 мм |
Диапазон контролируемых диаметров треугольной резьбы (при работе с кареткой ККТ-1) | От 53 до 230 мм |
Диапазон контролируемых диаметров метрической резьбы (при работе с кареткой ККТ-2) | От 47 до 224 мм |
Диапазон диаметров внутренних отверстий для установки сканера: | |
— при использовании цангового держателя ЦД–25–55 | От 25 до 55 мм |
— при использовании рычажного держателя РД–50–135 | От 50 до 135 мм |
Максимальная длина контролируемой резьбы | 210 мм |
Габаритные размеры: | |
— в максимально сложенном состоянии | 295 × 220 × 75 мм |
— в максимально выдвинутом состоянии | 370 × 240 × 140 мм |
Масса сканера: | |
— с одним держателем | 1,7 кг |
— с двумя держателями | 2,2 кг |
Сканер, по требованию заказчика, может быть укомплектованы любым преобразователем для контроля резьбы с соответствующей кареткой.
Тип сканера | Сканер типа «Паук» СПВ–65–108 |
Диапазон контролируемых диаметров замковой резьбы (при работе с кареткой ККЗ-4) | От З–65 до З–108 |
Диапазон контролируемых диаметров трапецеидальной резьбы (при работе с каретками ККТр-5, ККТр-6) | От 65 до 106 мм |
Диапазон контролируемых диаметров треугольной резьбы (при работе с кареткой ККТ-1) | От 60 до 106 мм |
Диапазон контролируемых диаметров метрической резьбы (при работе с кареткой ККТ-2) | От 65 до 103 мм |
Диапазон наружных диаметров труб и муфт для установки сканера | От 70 до 140 мм |
Максимальная длина контролируемой резьбы | 120 мм |
Габаритные размеры: | |
— в максимально сложенном состоянии | 355 × 170 × 125 мм |
— в максимально выдвинутом состоянии | 440 × 200 × 160 мм |
Масса сканера: | 2,4 кг |
Основные техническиехарактеристики преобразователя ПФ-Р4-1х3-Fe с кареткой ККЗ-4
Тип преобразователя и каретки |
ПФ-Р1-0,5х3-Fe с кареткой ККТ-1 |
ПФ-Р2-0,5х3-Fe с кареткой ККТ-2 |
ПФ-Р3-0,5х2-Fe с кареткой КСТ-1 |
ПФ-Р4-1х3-Fe с кареткой ККЗ-4 |
ПФ-Р4-1х3-SS-NFM с кареткой ККЗ-4 |
Материал контролируемых объектов |
сталь ферромагнитная | сталь ферромагнитная | сталь ферромагнитная | сталь ферромагнитная | немагнитная сталь |
Тип контролируемой резьбы |
треугольная и треугольная закругленная с углом профиля 60° | треугольная с углом профиля 60° | треугольная с углом профиля 55°, 60° | замковая резьба бурового оборудования, с углом профиля 60 | замковая резьба бурового оборудования, с углом профиля 60 |
Шаг контролируемой резьбы | от 1,4 мм до 3,5 мм | от 4 мм до 8 мм | от 1 мм до 2,5 мм | от 3,175 мм до 6,35 мм | от 3,175 мм до 6,35 мм |
Минимальный диаметр контролируемой наружной резьбы | 20 мм | 36 мм | 15 мм | 30 мм | 30 мм |
Минимальный диаметр контролируемой внутренней резьбы | 39 мм | 53 мм | 20 мм | 61 мм | 61 мм |
Минимальная длина контролируемой резьбы | 10 мм | 15 мм | 10 мм | 30 мм | 30 мм |
Протяженность зоны контроля | 3 | 3 | 2 | 3 | 3 |
Диапазон допускаемого зазора между преобразователем и резьбой | 0…0,75 мм | 0…0,75 мм | 0…0,3 мм | 0…0,75 мм | 0…0,75 мм |
Минимальный обнаруживаемый дефект | 0,1 мм | 0,1 мм | 0,1 мм | 0,1 мм | 0,1 мм |
Диапазон измерения глубины трещины | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм |
Погрешность измерения глубины трещины | 15%+0,15 мм | 15%+0,15 мм | 15%+0,15 мм | 15%+0,15 мм | 15%+0,1 мм |
Основной контрольный образец | КО-56Н-3Т-3 | КО-90Н-4Т-3 | КО-20Н-1,5Т-3 | КО-102Н-IV-3 | КО-102Н-IV-4 |
Тип преобразователя и каретки |
ПФ-Р5-2х3-Fe с кареткой ККТр-5 |
ПФ-Р6-1,5х3-Fe с кареткой ККТр-6 |
ПФ-Р7-7-Fe с кареткой ККЗ-7 |
ПФ-Р7-7-SS-NFM с кареткой ККЗ-7 |
Материал контролируемых объектов |
сталь ферромагнитная | сталь ферромагнитная | сталь ферромагнитная | сталь немагнитная |
Тип контролируемой резьбы |
трапецеидальная | трапецеидальная | замковая резьба бурового оборудования с углом профиля 90° | замковая резьба бурового оборудования с углом профиля 90° |
Шаг контролируемой резьбы | 5,08 мм | 4,233 мм | 8,4667 мм | 8,4667 мм |
Минимальный диаметр контролируемой наружной резьбы | 30 мм | 30 мм | 36 мм | 36 мм |
Минимальный диаметр контролируемой внутренней резьбы | 60 мм | 60 мм | 60 мм | 60 мм |
Минимальная длина контролируемой резьбы | 30 мм | 30 мм | 30 мм | 30 мм |
Протяженность зоны контроля | 3 | 3 | 7 | 7 |
Диапазон допускаемого зазора между преобразователем и резьбой | 0…0,75 мм | 0…0,75 мм | 0…0,75 мм | 0…0,75 мм |
Минимальный обнаруживаемый дефект | 0,1 мм | 0,1 мм | 0,1 мм | 0,1 мм |
Диапазон измерения глубины трещины | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм | 0,3…2,0 мм |
Погрешность измерения глубины трещины | 15%+0,15 мм | 15%+0,15 мм | 15%+0,15 мм | 15%+0,1 мм |
Основной контрольный образец | КО-114Н-5,08Тр-3 | КО-73Н-4,233Тр-3 | КО-83Н-8,4667-3 | КО-83Н-8,4667-4 |
Размер кейса: 480 × 430 × 155 мм.
Вес кейса: не более 9 кг.
Размер кейса: 520 × 440 × 232 мм.
Вес кейса: не более 14 кг.
Цена комплекта для контроля замковой резьбы бурового оборудования соответствует цене производителя. Для того чтобы купить комплект для контроля замковой резьбы бурового оборудования, необходимо в произвольной форме прислать заявку на электронную почту info@analytprom.ru или позвонить нам по телефонам, указанных в контактах.
