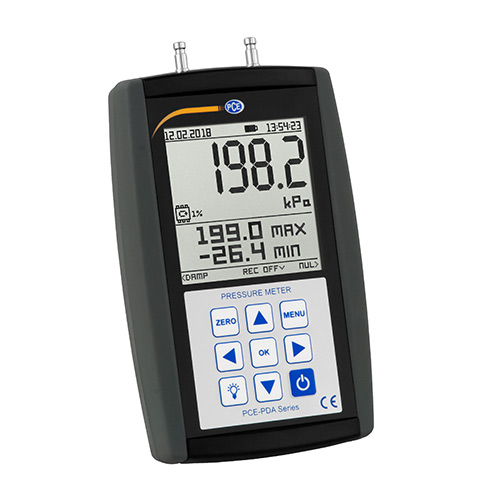

Манометр PCE-PDA 100L для относительного и дифференциального давления / Трубка Пито, адаптируемая к манометру / Функция MAX MIN / Регистратор данных.
Манометры дифференциального давления серии PCE-PDA являются надежными манометрами дифференциального давления для измерения давления газов в диапазоне ± 200 кПа, ± 2 кПа и 20 кПа в зависимости от модели. Датчик перепада давления имеет много различных функций измерения давления. Это дает пользователю более 16 единиц. Кроме того, датчик перепада давления измеряет помимо перепада давления температуру, скорость потока и объемный расход. Кроме того, максимальное и минимальное перепад давления может отображаться на двухсекционном графическом дисплее. Разрешение перепада давления может быть дополнительно переключено. Датчик перепада давления имеет высокоточный режим, который увеличивает разрешение в десять раз.
Датчик дифференциального давления PCE-PDA имеет функцию регистрации данных. Это позволяет проводить испытание на герметичность напорных линий в дополнение к постоянному хранению измеренных значений. В режиме регистратора данных можно установить манометр перепада давления на время, в течение которого данные сохраняются с предварительно выбранным интервалом. В режиме измерения утечки пользователь должен указать продолжительность измерения и уровень перепада давления. После измерения манометр перепада давления отображает отклонение от заданного значения. В дополнение к этим двум функциям датчик перепада давления с дополнительными трубками пилот-Пито может определять скорость потока или объемный расход в трубах.
Диапазон измерения температуры 0 … 50 ° C / 32 … 122 ° F
Разрешение 0,1 ° C / 0,18 ° F
Точность ± 1 ° C / 1,8 ° F
Диапазон измерения давления -100 … 200 кПа
Разрешение 1/10 Па
Точность ± 0,5% от конечного значения
Номинальное давление 200 кПа
Избыточное давление 300 кПа
Разрывное давление 400 кПа
Медиа Жидкости, воздух
Скорость измерения 10 Гц
Единицы измерения Па, гПа, кПа, МПа, мбар, бар, атм, кг / см², мм H2O, см H2O, inH2O, мм рт.ст., inHg, Торр, PSI, PSF
Перепад давления
Относительное давление (если отрицательное. Соединение давления открыто)
Напорные соединения 5 мм ниппель для быстрых соединений
Макс, Мин и функция удержания Да
Регистратор данных 1024 слотов памяти
1 с … 255 ч Время записи на ячейку памяти
1 с … 24-часовой интервал записи
Среда Для воздуха и невзрывоопасных газов
Коррекция нуля Да, с нулевым ключом
Усреднение Да, между 0,1 … 9,9 с
Дисплей графический ЖК с подсветкой
Защита IP41
Блок питания 2 х 1,5 В батареи АА / 1,2 В батареи NiMh
USB-адаптер питания 5 В / 500 мА
Потребляемый ток 50 мА (с подсветкой)
10 мА (без подсветки)
Рабочая температура 0 … 50 ° C / 32 … 122 ° F
Температура хранения 10 … 55 ° C / 50 … 131 ° F
Размеры 145 х 85 х 35 мм / 5,7 х 3,3 х 1,4 дюйма
Вес около 285 г / <1 фунт
