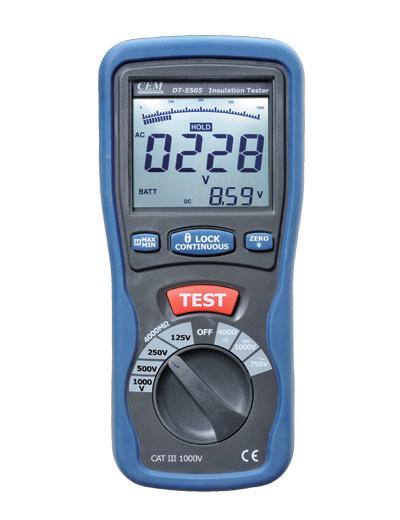

Мегаомметр цифровой CEM DT-5505
Загрузка...
Мегаомметр цифровой DT-5505 анализирует изоляционные свойства электрооборудования и кабельной продукции, количественно определяя сопротивление изоляции в широком омическом диапазоне от 125 кОм до 4000 МОм. Шкала испытательных напряжений разбита на 4 предустановленных предела (125 В, 250 В, 500 В, 1 кВ) при фиксированном значении испытательного тока 1мА. Мегаомметр DT-5505 также может измерять сопротивление цепи (пределы – 40 Ом и 400 Ом, разрешение – от 0,01 Ом) и напряжение постоянного (до 1000В) и переменного (до 750В) тока.
Особенности:
- автоматический контроль отсутствия напряжения в исследуемой цепи перед замером сопротивления или тестированием изоляции;
- функции автоматического и ручного обнуления;
- определение min/max показаний;
- удержание показаний на табло;
- саморазряд емкостного потенциала цепи после завершения измерений;
- автоматический переход в спящий режим после 10-минутного бездействия.
CEM DT-5505:
| Тест. сигнал | Макс. предел | Погрешность | Дискр. |
|
125В |
0,125…4,000 МОм |
±(2% + 10 е.м.р.) |
0,001 МОм |
| 4,001…40,00 МОм | 0,01 МОм | ||
| 4,01…400,0 МОм | ±(4% + 5 е.м.р.) | 0,1 МОм | |
| 400,01…4000 МОм | ±(5% + 5 е.м.р.) | 1 МОм | |
|
250В |
0,250…4,000 МОм |
±(2% + 10 е.м.р.) |
0,001 МОм |
| 4,001…40,00 МОм | 0,01 МОм | ||
| 4,01…400,0 МОм | ±(3% + 5 е.м.р.) | 0,1 МОм | |
| 400,01…4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм | |
|
500В |
0,500…4,000 МОм |
±(2% + 10 е.м.р.) |
0,001 МОм |
| 4,001…40,00 МОм | 0,01 МОм | ||
| 4,01…400,0 МОм | ±(2% + 5 е.м.р.) | 0,1 МОм | |
| 400,01…4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм | |
|
1000В |
1,000…4,000 МОм | ±(3% + 10 е.м.р.) | 0,001 МОм |
| 4,001…40,00 МОм | ±(2% + 10 е.м.р.) | 0,01 МОм | |
| 4,01…400,0 МОм | ±(2% + 5 е.м.р.) | 0,1 МОм | |
| 400,01…4000 МОм | ±(4% + 5 е.м.р.) | 1 МОм |
Измеритель электрических параметров (мультиметр)
| Параметр | Макс. предел | Погрешность | Дискр. |
|
Напряжение постоянного тока |
1000В |
±(0,8% + 5 е.м.р.) |
1В |
| • Выходной импеданс: 10 МОм • Защита от перегрузки: 1000В (RMS) |
|||
|
Напряжение переменного тока |
750В |
±(1,2% + 10 е.м.р.) |
1В |
| • Выходной импеданс: 10 МОм • Защита от перегрузки: 750В (RMS) |
|||
|
Сопротивление участка цепи |
40,00 Ом |
±(1,2% + 3 е.м.р.) |
0,01 Ом |
| 400,0 Ом | 0,1 Ом | ||
| • Макс. напряжение холостого хода: 5,8В • Защита от перегрузки: 250В (RMS) |
|||
| Проверка целостности участка цепи («прозвонка») | |||
| Пороговое сопротивление |
35 Ом |
||
| Макс. напряжение холостого хода |
5,8В |
||
| Защита от перегрузки |
250В (RMS) |
||
| Ток короткого замыкания | 200…220мА при 0 Ом | ||
Общие параметры
| Параметр |
Значение |
| Скорость выборки, изм./с |
2,5 |
| Цифровой индикатор | 4-разрядный, 1 шт. |
| Питание прибора | Элементы питания типа АА (1,5В), 6 шт. |
| Условия эксплуатации | 0…40°С, ≤ 80%RH |
| Условия хранения | −10…60°С, ≤ 70%RH |
| Размеры, мм; вес (с АА), г | 205×92×50; 603 |
| Соответствие стандартам |
IEC 61010-1 |

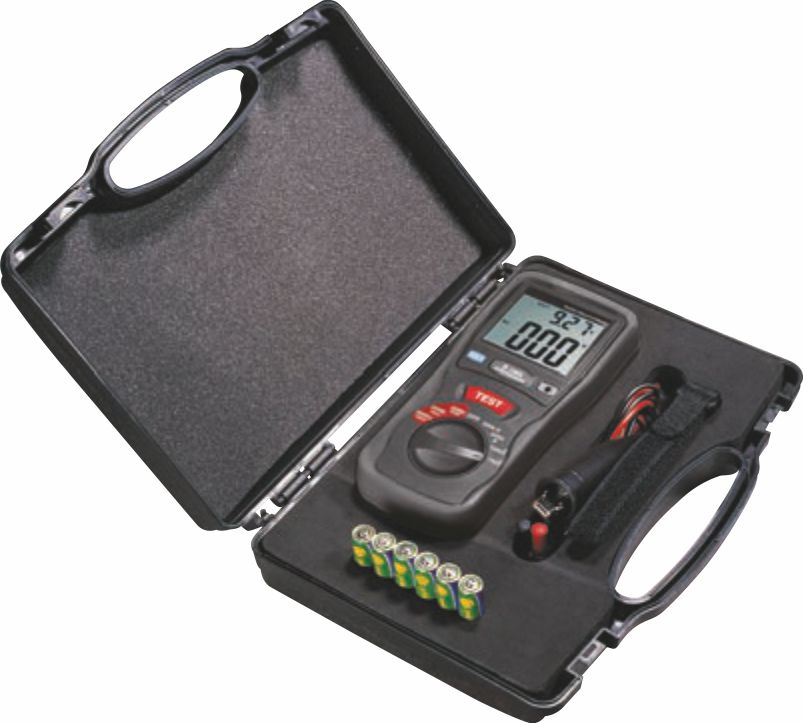

Комплект поставки CEM DT-5505:
|
Наименование |
Количество |
| 1. Прибор |
1 шт. |
| 2. Измерительные щупы |
2 шт. |
| 3. Щуп с зажимом типа «Крокодил» |
1 шт. |
| 4. Батарея типа АА (1,5В) |
6 шт. |
| 5. Ремешок |
1 шт. |
| 6. Чемодан пластиковый |
1 шт. |
| 7. Руководство по эксплуатации |
1 шт. |
