Микрометры тип МК, МКЦ
Загрузка...Микрометр — инструмент для измерения внешних размеров деталей с высокой точностью. Микрометр представляет из себя рамку из нержавеющей высоколегированной инструментальной стали. На рамке находится подвижный винт, который перемещается за счет вращения в гайке. Измеряемая деталь зажимается между неподвижным уступом в рамке и винтом. Отсчет ведется по шкале, показывающей количество полных оборотов винта и их доли. При таком методе измерения точность составляет 2 мкм.
Микрометр применяется для точного определения сечения мелких деталей и листовых материалов. Выпускаются микрометры нескольких типов: гладкие, рычажные и электронные. Гладкий микрометр МК-25 входит в состав Комплекта ВИК «Атомщик».

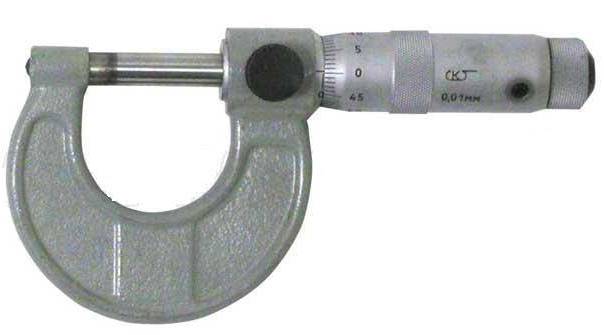

Микрометры гладкие тип МК
Микрометры изготовлены в соответствии с ГОСТ 6507-90 и внесены в Госреестр за № 41287-09. По заявке на штангенрейсмас может быть выдан сертификат о калибровке собственной метрологической службы аккредитованной в системе Росаккредитации.
Поверка микрометров типа МК регламентирована методикой МИ 782-85.

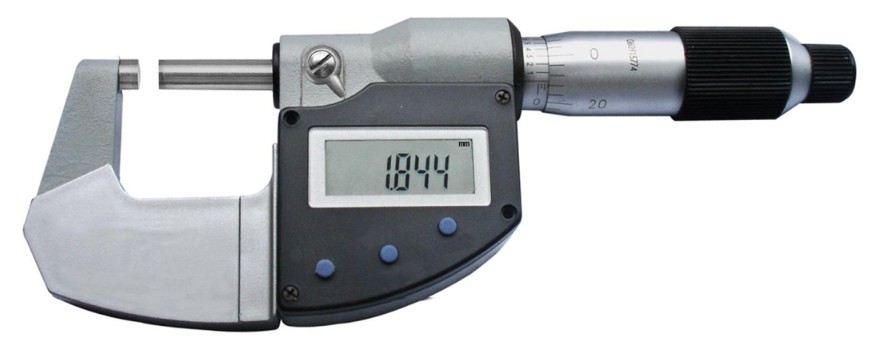

Микрометры гладкие электронные тип МКЦ
Электронные микрометры МКЦ, соответствуют ГОСТ 6507-90 и внесены в Госреестр под № 41287-09. Микрометры типа МКЦ снабжены цифровым индикатором, повышающим точность и удобство пользования.
Основные технические характеристики:
| Параметры | МК-25 | МК-50 | МК-75 | МК-100 | МКЦ-25 | МКЦ-50 |
| А, мм | 9 | 14 | 14,5 | 15 | 6 | 8 |
| В, мм | 3 | 3 | 3 | 3 | 3,5 | 3,5 |
| С, мм | 28 | 38 | 49 | 60 | 24 | 32 |
| L, мм | 32 | 57 | 82 | 107 | 32 | 57 |
| Диапазон измерений, мм | 0-25 | 25-50 | 50-75 | 75-100 | 0-25 | 25-50 |
| Значение отсчета, мм | 0,01 | 0,01 | 0,01 | 0,01 | 0,001 | 0,001 |
| Погрешность, +-мм | 0,002 | 0,002 | 0,002 | 0,002 | 0,002 | 0,002 |
| Отклонение от плоскостности измерительной поверхности пятки, в интерференционных полосах, шт | 2 | 2 | 2 | 2 | 2 | 2 |
| Отклонение от плоскостности измерительной поверхности микровинта, в интерференционных полосах, шт | 2 | 2 | 2 | 2 | 2 | 2 |
| Отклонение от параллельности плоских измерительных поверхностей, в интерференционных полосах, шт | 2 | 3 | 3 | 4 | 2 | 2 |
| Отклонение длины установочной меры от номинального значения, +-мкм | 0,5 | 0,5 | 0,8 | 0,8 | 0,5 | 0,5 |
| Кол-во шт в упаковке | 50 | 50 | 30 | 25 | 40 | 30 |
| Вес упаковки, кг | 14 | 20 | 21 | 21 | 24 | 21 |
| Модель | МКЦ 25 | МКЦ 50 | МКЦ 75 | МКЦ 100 |
| Диапазон измерений, мм | 0-25 | 25-50 | 50-75 | 75-100 |
| Погрешность измерений, мкм | ±2,0 | ±2,0 | ±2,0 | ±2,0 |
| Габариты, мм | 170х27х65 | 190х27х95 | 215х27х95 | 240х27х110 |
