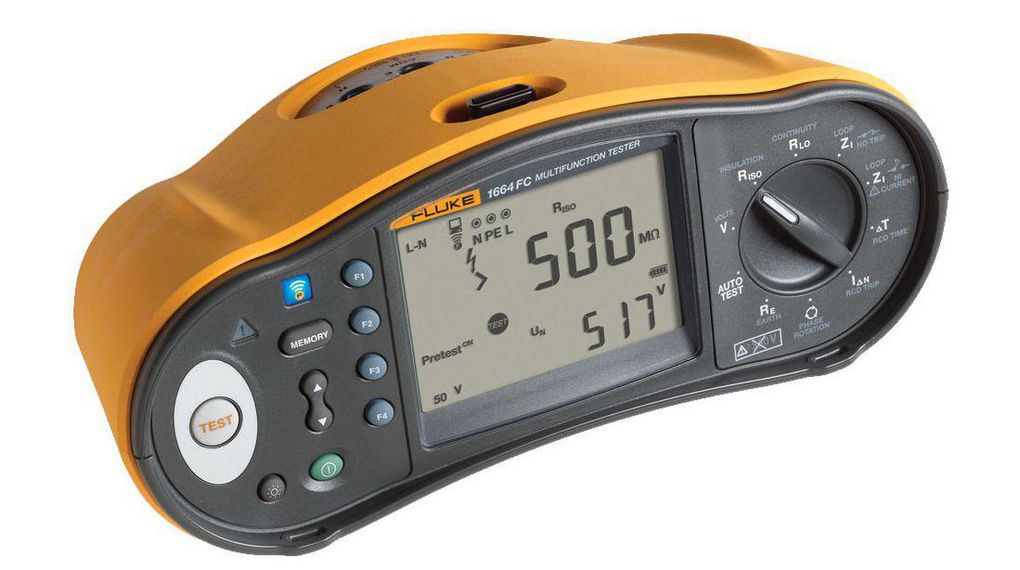

Многофункциональный тестер электроустановок Fluke 1664FC SCH используется для комплексных проверок электросистем и отдельных элементов — распределительных щитов, розеток, устройств защитного отключения и т.д.

Инспекции, отвечающие требованиям локальных и международных регламентов IEC 60364, HD 384, — неотъемлемая часть пусконаладочных работ, модернизации и ремонта, а также профилактического обслуживания электроустановок.

Главные преимущества

Тестер электроустановок автоматически определяет наличие потребителей в сети и оповещает об этом специалиста для того, чтобы не повредить подключенное оборудование в процессе теста изоляции.

Функция автотеста позволяет работать намного быстрее (до 40%) в сравнении с ручным режимом. В этом случае устройство самостоятельно проводит испытания по следующей программе:

  • Тест линии.
  • Проверка контура без отключения.
  • Определение порога и времени активации УЗО.
  • Измерение сопротивления изоляции.

Тестер электроустановок Fluke 1664FC SCH фиксирует в памяти значение Z-max для упрощения оценки максимального показателя испытательного контура. Прибор также можно применять для фазировки. Комплектный адаптер, совместимый со всеми видами сетевых переходников и аксессуаров, служит для компенсации сопротивления на испытательных проводах.

Дополнительные возможности

Топовая модель в линейке совместима с Fluke Connect App для мобильных девайсов — смартфонов и планшетов. Это программное решение используется для сохранения данных и удобной беспроводной передачи информации коллегам, что ускоряет принятие решений.

Облачная технология Fluke Cloud обеспечивает доступ результатам замеров в любое время и из любого места. Хранение показаний в электронном виде предохраняет от неудобств, связанных с ненадежностью бумажных носителей и ошибками при ручной записи. Опционально фирменное ПО DMS и FVF упрощает обработку данных и создание детализированных отчетов/сертификатов испытаний с графиками, таблицами и т.д.

Еще одна полезная возможность — видеозвонки ShareLive с демонстрацией экрана и полученной информации, которые облегчают внутрикомандное взаимодействие.

Измерительные режимы и особенности, эксклюзивные для тестера электроустановок Fluke 1664FC SCH:

  • автоматические тесты;
  • предварительная проверка безопасности;
  • детализация до мОм при замерах сопротивления;
  • исследование изоляции на входах L-N, N-PE.

Безопасность и эргономика

Эта модель укомплектована усиленным сетевым шнуром и соответствует категориям электробезопасности III/500В и IV/300В. Прибор оповещает специалиста при наличии напряжения заземления > 50 В. Фирменные зажимы и щупы “SureGrip” безопасной конструкции и управляемый дистанционно датчик TP165X значительно уменьшают риски при проведении исследований.

Во время работы подвешивается на специальном ремне, который крепится на шее оператора и позволяет освободить руки для манипуляций с зажимами или оборудованием.

Технические характеристики Fluke 1664FC SCH:

Fluke 1664 SCH
Измерение напряжения переменного тока
Диапазон 500 В
Разрешение 0,1 В
Погрешность при 45–66 Гц 0,8 % + 3
Входной импеданс 360 кОм
Защита от перегрузки 660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор) 20 Ом / 200 Ом / 2000 Ом
Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи > 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения 50–100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока) +10%, –0%
Испытательное напряжение 50 В
100 В
250 В
500 В
1000 В
Диапазон сопротивления изоляции 20 MОм / 50 MОм
20 MОм / 100 MОм
20 MОм / 200 MОм
20 MОм / 200 MОм / 500 MОм
20 MОм / 200 MОм / 1000 MОм
Разрешение 0,01 MОм / 0,1 MОм
0,01 MОм / 0,1 MОм
0,01 MОм / 0,1 MОм
0,01 MОм / 0,1 MОм / 1 MОм
0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток 1 мА при 50 кОм
1 мА при 100 кОм
1 мА при 250 кОм
1 мА при 500 кОм
1 мА при 1 МОм
Импеданс контура и шлейфа (ZI)
Диапазон 10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение 0,01 Ом / 0,1 Ом / 1 Ом
Ожидаемый ток короткого замыкания на землю, проверка PSC
Диапазон 1000 А / 10 кА (50 кА)
Разрешение 1 А / 0,1 кА
Вычисление Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО AC¹
G²,S³
Модель 1664 A, AC, B  = «5» , S
Примечания ¹Отклик на переменный ток
²Общего типа, без задержки
³Задержка времени
= «4» Отклик на импульсный сигнал
= «5»Отклик на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹ 10–30–100–300–500–1000 мА – ВАр
10–30–100 мА
Множитель x ½, x 1
x 5
Диапазон измерений УЗО тип G (310 мс, 50 мс)
УЗО тип S (510 мс, 160 мс)
Примечания ¹1000 мА только для типа AC
700 мА максимум для типа A в режиме ВАр
режим ВАр недоступен для типа B
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
Диапазон тока 30–110 % номинального тока УЗО¹
Величина ступени 10 % от IΔN²
Время задержки при замыкании контактов Тип G (300 мс/ступень)
Тип S (500 мс/ступень)
Погрешность измерений ±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1) 50–100 % для типа AC
35–140 % для типа A (>10 мА)
35–200 % для типа A (≤10 мА)
50–200 % для типа B
²5 % для типа B
Примечания ¹30–150 % для типа A IΔN >10 мА
30–210 % для типа A IΔN = 10 мА
20–210 % для типа B
Проверка сопротивления заземления (RE)
Диапазон 200 Ом / 2000 Ом
Разрешение 0,1 Ом / 1 Ом
Частота 128 Гц
Выходное напряжение 25 В
Индикация чередования фаз
Пиктограмма Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В) 10 x 25 x 12,5 см
Масса (с батареями) 1,3 кг
Размер и количество батарей Тип АА, 6 шт.
Степень защиты IP40
Безопасность Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение CAT III / 500В; CAT IV 300В
Диапазоны и погрешность измерений от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2

Комплект поставки Fluke 1664FC SCH:

  • Тестер электроустановок Fluke 1664FC SCH
  • Батареи AA (IEC LR6) (6 шт.)
  • Твердый футляр для переноски C1600
  • Адаптер для компенсации сопротивления измерительных проводов
  • Сверхпрочный шнур питания
  • Комплект стандартных измерительных проводов STD
  • Ремешок для переноски и крепления на поясе с подкладкой
  • Краткое справочное руководство
  • Датчик с дистанционным управлением TP165X и c кабелем
  • Руководство пользователя на CD-ROM
