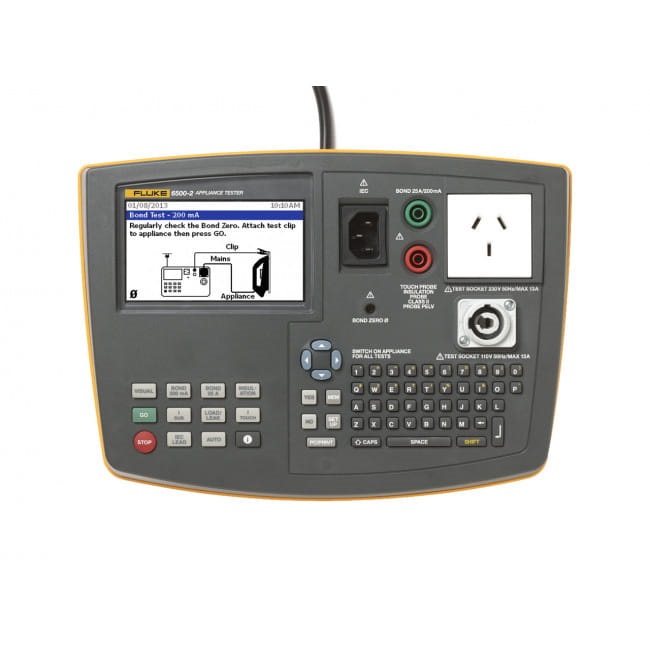

Тестер электроустановок Fluke 6500-2
Загрузка...
Тестер Fluke 6500-2 предназначен для проверки электробезопасности различных установок, устройств и систем классов I и II с использованием стандартных процедур. Прибор оснащен функцией автоматического тестирования, памятью для сохранения результатов измерений и хранения часто используемых настроек.
Тестер электроустановок Fluke 6500-2 используется для проверки систем питания и нагрузки, испытания заземления, тестирования изоляции, определения тока утечки и контроля параметров устройств защиты RCD/УЗО. Для достижения наивысшей производительности в приборе реализована концепция проведения испытаний в одно нажатие – каждому стандартному тесту соответствует отдельная кнопка. При необходимости, вы можете задавать последовательности собственных тестовых процедур, запрограммировав прибор в соответствии с индивидуальными потребностями.
Подключение тестируемых приборов и устройств осуществляется через обычную розетку, которая интегрирована в тестер Fluke 6500-2. Наличие разъема IEC позволяет выполнять отдельное тестирование шнуров и кабелей питания, которые используются для подключения проверяемых устройств. Также имеются гнезда для подключения измерительных щупов, которые можно использовать для контроля отсутствия замыкания на корпус тестируемых приборов. Помимо отображения цифровых данных, прибор оповещает о результатах теста сообщениями «пройдено» или «не пройдено», благодаря чему выполнять работы может персонал без специальной подготовки.
Протоколирование результатов испытаний обеспечивается сохранением получаемых данных на запоминающем устройстве, или с распечаткой на портативном принтере. Для ускорения ввода данных тестер Fluke 6500-2 оборудован полнофункциональной буквенно-цифровой клавиатурой. Обрабатывать получаемые результаты можно как на ПК, так и с задействованием собственного функционала тестера, используя соответствующие коды. Для быстрого считывания информации о тестируемом устройстве предусмотрена возможность подключения сканера штрих-кодов.
Основные характеристики тестера Fluke 6500-2:
- цветной дисплей, обладающий лучшей наглядностью;
- сохранение данных выполняется на любой USB носитель;
- подключение тестера к ПК или другим устройствам производится через порт USB-B;
- имеется расширенный набор разъемов для подключения тестируемого оборудования, аксессуаров и вспомогательных устройств.
Технические характеристики Fluke 6500-2:
| Fluke 6500-2 | |
|---|---|
| Напряжение | |
| Диапазон напряжений | от 90 В до 264 В |
| Звуковая сигнализация | — |
| Напряжение переменного тока | 230 В |
| Напряжение постоянного тока | 500 В |
| Фонарик | — |
| Измерение сопротивления | 25 мОм |
| Частота | 50 Гц |
| Чередование фаз | — |
| Тест отображает обратное линейное сопротивление (L-N), не учитывая сопротивление контура (PE), и измеряет напряжение и частоту сети | |
| Отображаемый диапазон | от 90 В до 264 В |
| Погрешность при 50 Гц | ± (2% + 3 единицы отсчета) |
| Разрешение | 0,1 В ( для модели 6200) |
| Входное сопротивление | >1МОм // 2,2 нФ |
| Максимальное входное напряжение сети | 300 В |
| Тест заземления ( Rpe) | |
| Отображаемый диапазон | от 0 до 19,99 Ом |
| Погрешность (после обнуления теста заземления) | ± (2,5 % + 4 единицы) |
| Разрешение | 0,01 Ом |
| Ток тестирования | Переменный ток 200 мА — % + 40% на сопротивление 1, 99 Ом Переменный ток 25А ±20% на сопротивление 25 мОм при напряжении 230 В |
| Переменное напряжение в разомкнутой цепи | >4 B, |
| Обнуление теста заземления | Может вычитать сопротивление до 1,99 Ом |
| Измерение изоляции (Riso) | |
| Отображаемый диапазон | от 0 до 299 МОм |
| Погрешность | с (5% + 2 единицы) от 0, 1 до 300 МОм |
| Разрешение | 0, 01 МОм (от 0 до 19,99 МОм) 0, 1МОм (от 20 до 199,9 Мом) 1 МОм (от 200 до 299 МОм) |
| Испытательное напряжение | Постоянное напряжение 500 В -0% +10% с нагрузкой 500 кОм |
| Ток тестирования | >1 мА с нагрузкой 500кОм |
| Время автозарядки | <0,5 с для 1 мкФ |
| Макс. Емкостная нагрузка | до 1 мкФ |
| Тест тока утечки | |
| Отображаемый диапазон | от 0 до 1,99 мА переменного тока |
| Погрешность | ± (4% + 2 единицы) |
| Разрешение | 0, 01 мА |
| Внутреннее сопротивление (через щуп) | 2 коМ |
| Способ измерения | щуп |
| Во время теста на прибор подается напряжение сети | |
| Тест с имитацией тока утечки | |
| Отображаемый диапазон | от 0 до 19,99 мА |
| Погрешность | ± (2,5% + 3 единицы) |
| Разрешение | 0, 01 мА |
| Испытательное напряжение | Переменное напряжение 35 В ± 20% |
| Неопределенность тестирования | 10% |
| Тест нагрузки/ утечки: ток нагрузки | |
| Отображаемый диапазон | от 0 до 13 А |
| Погрешность | ± (4% + 2 единицы) |
| Разрешение | 0,1 А |
| Во время теста на прибор подается напряжение сети | |
| Тест нагрузки / утечки: мощность нагрузки | |
| Отображаемый диапазон | от 0 до 999 ВА от 1,0 кВА до 3, 2 кВА |
| Точность | ± (5% + 3 единицы) |
| Разрешение | 1ВА (от 0 до 999 ВА) 0,1 кВА (от 1,0 кВА до 3, кВА) |
| Тест PELV ( заземленная система безопасного сверхнизкогонапряжения) | |
| Погрешность при 50 Гц | ± (2% + 3 единицы) |
| Защита от перегрузки | 300 В (среднеквадратическое значение) |
| Порог предупреждения | 25 В (среднеквадратическое значение) |
| Размеры | 200 х 275 х 100 |
| Вес | 3 кг |
| Гарантия | 2 года |
Комплект поставки Fluke 6500-2:
- Тестер электроустановок Fluke 6500-2 — 1 шт.
