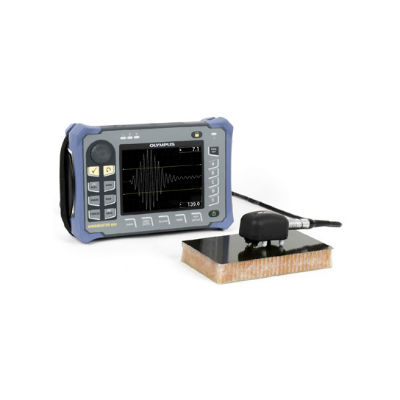

Многорежимный дефектоскоп BondMaster 600
Загрузка...Дефектоскоп BondMaster 600 сочетает в себе многофункциональное программное обеспечение и высокоэффективные электронные схемы, обеспечивающие высокое качество сигналов. Благодаря клавишам прямого доступа, упрощенному интерфейсу и предустановленным настройкам для основных приложений, BondMaster 600 обеспечивает исключительную простоту в использовании: будь то контроль композитных материалов и конструкций с сотовым наполнителем, контроль многослойных материалов или контроль клеевых соединений металлических изделий. Улучшенный пользовательский интерфейс и упрощенная эксплуатация BondMaster 600 делают процедуры архивирования и создания отчетов доступными для пользователя любого уровня подготовки.

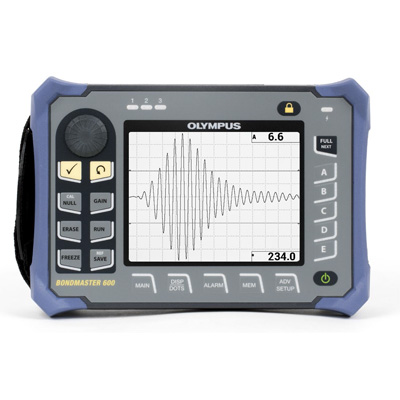

Высокая разрешающая способность и яркость 5,7-дюймового VGA-дисплея BondMaster 600 еще больше подчеркивается в полноэкранном режиме дефектоскопа. Полноэкранный режим активируется простым нажатием клавиши и доступен вне зависимости от текущего режима отображения или метода контроля. Дефектоскоп BondMaster 600 позволяет работать в разных режимах, включая раздельно-совмещенный (РЧ, импульс, качающаяся частота), резонансный, а также усовершенствованный режим MIA (анализ механического импеданса — АМИ).

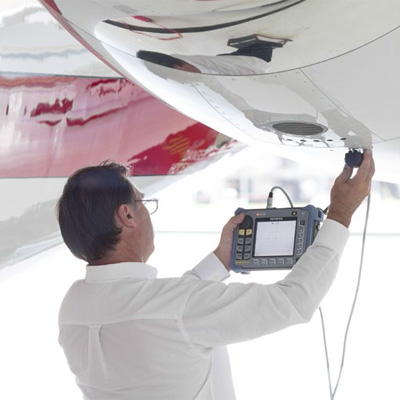

Эргономичный дизайн BondMaster 600 очень удобен при контроле труднодоступных участков. При контроле в ограниченном пространстве ремень на запястье обеспечивает максимальный комфорт, сохраняя доступ к самым важным функциям.
Многократно испытанный корпус прибора BondMaster 600 специально спроектирован для длительной эксплуатации в жестких полевых условиях. BondMaster 600 с герметичным корпусом, снабженным ударопоглощающими накладками и подставкой (одновременно служащей крючком для фиксации прибора в удобном для работы положении) отличается длительным временем работы от аккумулятора и является незаменимым инструментом для контроля сложных, труднодоступных участков.
Отличительные особенности:
- Соответствует требованиям стандарта IP66.
- Продолжительное время работы от аккумулятора (до 9 часов)
- Совместим с существующими преобразователями BondMaster (PowerLink) и преобразователями других производителей
- Яркий 5,7-дюймовый (14,5 см) VGA-дисплей
- Вывод изображения на полный экран в любом режиме работы
- Интуитивный интерфейс с возможностью выбора готовых настроек под основные приложения
- Быстрый выбор режима отображения с помощью клавиши RUN
- Новый режим отображения СКАН (профиль).
- Новый режим отображения СПЕКТР с функцией отслеживания частоты
- Настройка усиления с помощью клавиш прямого доступа.
- Доступ ко всем настройкам прибора на одной странице
- Отображение до двух значений в режиме реального времени
- Емкость памяти: до 500 файлов (настроек и файлов данных).
- Просмотр содержимого файлов в приборе без использования дополнительного программного обеспечения
Две модели для обеспечения большей гибкости и совместимости:
BondMaster 600 представлен двумя моделями для удобства пользователя и в зависимости от задач контроля. Базовая модель включает все функции режима Р-С, тогда как модель B600M предоставляет возможность контроля во всех доступных режимах. Переход от базовой к многорежимной модели может быть выполнен удаленно.Обе модели BondMaster 600 совместимы с существующими преобразователями, включая преобразователи PowerLink. В наличии имеются кабели-адаптеры (опция) для подключения преобразователей других производителей.
| Применение | Рекомендуемый метод | ||
| Отслоение обшивки от сотового наполнителя | Р-С (РЧ или Импульс) | ||
| Отслоение обшивки от сотового наполнителя в конических конструкциях или непостоянной геометрии | Р-С (Качающаяся частота) | ||
| Небольшие отслоения обшивки от сотового наполнителя | MIA | ||
| Идентификация отремонтированных участков в композитных материалах с сотовым наполнителем | MIA | ||
| Обнаружение расслоений в композитных материалах | Резонансный метод | ||
| Контроль качества клеевых соединений металлических изделий | Резонансный метод | ||
| Функция | B600 (базовая модель) |
B600M (многорежимная модель) |
|
| Калибровка сигналов в режиме Фиксации | √ | √ | |
| Отображение показаний в режиме реального времени | √ | √ | |
| Выбор приложения | √ | √ | |
| Поддержка преобразователей с технологией PowerLink | √ | √ | |
| Раздельно-совмещенный режим (РЧ и Импульс) | √ | √ | |
| Раздельно-совмещенный режим (Качающаяся частота) | √ | √ | |
| Анализ механического импеданса (MIA) | √ | ||
| Резонансный режим | √ (включает кабель) | ||
| Меню Калибровка (Резонансный режим и MIA) | √ | ||
Технические характеристики:
| Общие | |
| Габариты (Ш × В × Г) |
236 × 167 × 70 мм |
| Вес | 1,7 кг с литий-ионным аккумулятором |
| Стандарты или директивы | Mil 810G, CE, WEEE, FCC (США), IC (Канада), RoHS (Китай), RCM (Австралия и Новая Зеландия), KCC (Южная Корея) |
| Питание | От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |

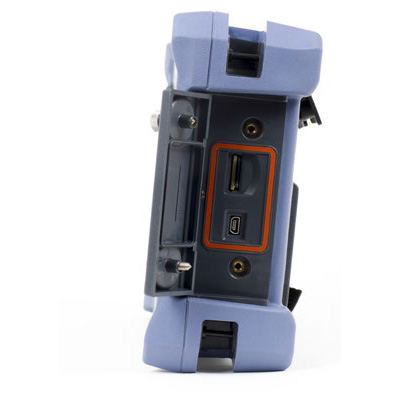

| Входы/выходы | Периферийный интерфейс USB 2.0, стандартный аналоговый выход VGA, 15-контактный разъем ввода/вывода (вилка) с аналоговым выходом, 3 выхода сигнализации. |
| Условия эксплуатации | |
| Диапазон рабочих температур | от –10°С до 50°С |
| Температура хранения | от 0°C до 50°C (с батареями) и от −20°C до 70°C (без батарей) |
| Нормы IP | Спроектирован в соответствии с требованиями IP66 |
| Батарея | |
| Тип батареи | Перезаряжаемый литий-ионный аккумулятор или 8 щелочных батарей типа AA (в специальном держателе) |
| Продолжительность работы батареи | 8–9 часов |
| Дисплей | |
| Размер (Ш × В; диагональ) |
117,4 × 88,7 мм; 146,3 мм |
| Тип | Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) |
| Режимы | Стандартный или полноэкранный, 8 цветовых схем. Клавиша RUN для переключения между режимами отображения. |
| Сетки и инструментальные средства | Выбор из 5 сеток; перекрестия (только в XY-плоскости) |
| Возможности подключения и память | |
| Программное обеспечение ПК | Программное обеспечение BondMaster PC включено в базовый комплект BondMaster 600. BondMaster PC позволяет просматривать сохраненные файлы и печатать отчеты. |
| Хранение данных | 500 файлов с возможностью предварительного просмотра. |
| Интерфейс | |
| Языки интерфейса | Английский, испанский, французский, немецкий, итальянский, японский, китайский, русский, португальский, польский, голландский, чешский, венгерский, шведский и норвежский. |
| Приложения | Меню Выбор приложения для быстрой конфигурации во всех режимах. |
| Отображение показаний в режиме реального времени | До 2 значений, характеризующих сигнал (в зависимости от выбранного режима) |
| Поддерживаемые типы преобразователей | |
| Типы преобразователей | Раздельно-совмещенные, MIA (только B600M) и резонансные преобразователи (только B600M). BondMaster 600 полностью совместим с преобразователями BondMaster (включая PowerLink), а также с преобразователями и комплектующими других производителей. |
| Контроль композитных материалов. Технические характеристики (все модели BondMaster) | |
| Разъемы преобразователей | 11-штырьковый Fischer |
| Усиление* | от 0 до 100 дБ с шагом 0,1 или 1 дБ. |
| Фазовый сдвиг* | от 0° до 359,9° с шагом 0,1° или 1° |
| Режим просмотра Скан* | Настраивается от 0,52 до 40 сек. |
| Фильтр низких частот* | от 6 до 300 Гц |
| Возбуждение преобразователя | НИЗКОЕ, СРЕДНЕЕ и ВЫСОКОЕ. |
| Послесвечение* | от 0,1 до 10 сек. |
| Очистка экрана* | от 0,1 до 60 сек. |
| Типы сигнализации* | Возможность выбора трех сигнализаций одновременно: ПРЯМ (прямоугольная), ПОЛЯР (полярная), СЕКТОР (секторная), СКАН (временная) и СПЕКТР (частотная). |
| Опорные точки* | До 25 задаваемых пользователем точек |
| Характеристики режима Р-С (Все модели B600) | |
| Поддерживаемые режимы Р-С | Выбираемый пользователем режим: РЧ (тональные сигналы), Импульс (огибающая) или Качающаяся частота |
| Диапазон частот | от 1 до 50 кГц (РЧ, Импульс) или от 1 до 100 кГц (Качающаяся частота) |
| Усиление | от 0 до 70 дБ, с шагом 0,1 или 1 дБ. |
| Строб | от 10 до 7920 мкс, с шагом 10 мкс. Новый режим АВТО строба для автоматического обнаружения максимальной амплитуды РЧ-сигнала. |
| Отслеживание частоты* | До 2-х настраиваемых маркеров для управления 2-мя частотами в режиме качающейся частоты |
| Характеристики режима MIA (только B600M) | |
| Мастер калибровки | Определяется оптимальная частота для конкретного приложения, на основе результатов тестирования «BAD PART» (дефектная зона) и «GOOD PART» (бездефектная зона) |
| Диапазон частот | от 2 до 50 кГц |
| Характеристики резонансного метода (только B600M) | |
| Мастер калибровки | Определяется оптимальная частота на основе ответного сигнала преобразователя |
| Диапазон частот | от 1 до 500 кГц |
| * Для отдельных режимов существуют ограничения в пределах данного диапазона. | |
Комплект поставки:
Модели: базовая и многорежимная (M).
Кабель питания: предлагается более 11 моделей кабелей (для зарядного устройства постоянного тока).
Клавиатура и наклейка с инструкцией: английская, международная (пиктограммы), китайская или японская.
Руководство по началу работы (в печатном варианте): доступно на более чем 9 языках.
Комплектующие, поставляемые со всеми моделями BondMaster 600:
- ремешок на ладонь, прикрепленный к прибору BondMaster 600;
- руководство по началу работы;
- сертификат калибровки;
- прочный кейс для транспортировки;
- зарядное устройство постоянного тока с кабелем питания;
- литий-ионный аккумулятор емкостью 67 Вт/час;
- держатель батарей AA;
- кабель USB;
- карта памяти MicroSD и адаптер;
- кабель для Р-С и MIA преобразователей;
- программное обеспечение BondMaster PC и руководство пользователя на диске.
Содержимое комплекта может варьироваться в зависимости от страны. За более подробной информацией обращайтесь к региональному представителю компании.
Дополнительные комплектующие, поставляемые с моделью BondMaster 600M: кабель для резонансного преобразователя.
