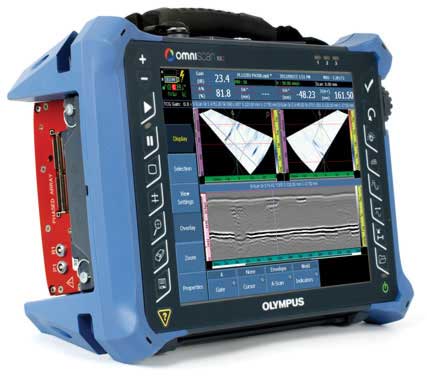

Ультразвуковой дефектоскоп OmniScan MX2

Ультразвуковой дефектоскоп OmniScan MX2

Серия многоканальных ультразвуковых дефектоскопов OmniScan MX2 с сенсорным экраном предлагает новое мощное ПО на базе ПК с расширенным набором функций в ручном режиме и режиме АУЗК. Возможности быстрой настройки и оперативное создание отчётов повышают эффективность рабочего процесса.

Прибор второго поколения OmniScan MX2 повышает эффективность контроля, предоставляя широкие возможности как в ручном режиме, так и в режиме АУЗК. Новый дефектоскоп позволяет ускорить процессы настройки прибора, сократить процедуры тестирования и подготовки отчета; более того, он совместим со всеми модулями ФР и УЗ: предыдущими, текущими и будущими моделями. Лидирующая в отрасли усовершенствованная платформа для ФР-тестирования позволяет осуществлять неразрушающий контроль с использованием методов нового поколения.

Портативный модульный прибор OmniScan MX2 совмещает в себе высокую скорость сбора данных и новые программные функции для выполнения качественного контроля как в ручном, так и в автоматическом режиме.

Благодаря новому программному модулю Weld Overlay, OmniScan MX2 упрощает и ускоряет процесс настройки, что позволяет как можно быстрее приступить к контролю сварных швов. Прибор предлагает стандартный пользовательский интерфейс ФР-тестирования, увеличенную скорость работы, более широкий и более яркий дисплей диагональю 10,4 дюйма, уникальные интуитивно понятные функции сенсорного управления и высокоскоростной обмен данными. Все это значительно ускоряет процедуру контроля.

OmniScan MX2 — это незаменимый элемент в контроле качества сварных швов, совместимый с другими важными компонентами для формирования полноценной системы контроля.

Проектирование с использованием NDT SetupBuilder

NDT SetupBuilder — это новая компьютерная программа, позволяющая создавать настройки контроля и отображать лучи и углы сканирования.

NDT SetupBuilder предоставляет множество функций для быстрой разработки стратегии контроля с возможностью дальнейшего импортирования в OmniScan MX2.

• Большой выбор призм и датчиков в предлагаемой Olympus продукции
• Мгновенное воспроизведение траектории лучей в материале
• Визуализация и настройка области просмотра объекта контроля, датчика, сварного шва и лучей: сбоку, сверху, с торца или в 3D
• Представляет наиболее часто контролируемые материалы и объекты, такие как пластины, кольцевые и продольные сварные швы труб
• Копирование существующих групп для быстрой настройки работы датчика

Настройка с помощью OmniScan MX2

Самым эффективным способом создания настройки является ее моделирование в программе NDT SetupBuilder и дальнейшее импортирование в OmniScan. Только некоторые операции, такие как настройка стробов и диапазона, выполняются в OmniScan до начала сбора данных. Тем не менее, благодаря функции автоматического распознавания датчика, OmniScan MX2 может также использоваться для создания полной настройки с помощью следующих опций:

• Интуитивные мастеры, помогающие пользователю в прохождении всех этапов создания настройки с помощью контекстного справочного меню
• Моделирование Weld Overlay и RayTracing
• Копирование группы для быстрой комплексной конфигурации

Сбор данных с Omniscan MX2

Все необходимые настройки могут быть выполнены напрямую на сенсорном экране прибора OmniScan MX2 или с помощью новых программ NDT SetupBuilder и OmniPC, что позволит использовать прибор только для калибровки и сбора данных.

Калибровка

Мастер калибровки гарантирует, что каждый закон фокусировки в каждой группе эквивалентен одноканальному традиционному ультразвуковому дефектоскопу в соответствии со стандартами. Мастер калибровки помогает пользователю выполнить пошаговую калибровку скорости, задержки в призме, чувствительности, кодировщика и значений ВРЧ, DAC, AWS. После этого автоматически производится калибровка TOFD PCS и выпрямление боковой волны.

Сбор данных

OmniScan MX2 обеспечивает быструю и удобную настройку параметров контроля при ручном, линейном, растровом и спиральном сканировании. Процесс сбора данных отображается в реальном времени и дает возможность перезаписи данных, которые могут быть сохранены в виде полных А-сканов, S-сканов и/или C-сканов на заменяемой в горячем режиме SD-карте или устройстве USB 2.0.

• Различные возможности синхронизации стробов
• Понятные экранные схемы для конфигурации до 8 групп
• Полноэкранный режим для визуализации на расстоянии

Анализ данных с OmniPC

OmniPC — это новая программа, имеющая не только идентичные с OmniScan пользовательский интерфейс, функции анализа и создания отчетов, но и дающая возможность осуществлять анализ данных на компьютере.

Теперь вы можете использовать прибор OmniScan исключительно для сканирования, при этом одновременно выполняя анализ данных на портативном компьютере с помощью программы OmniPC. Использование программы OmniPC в сочетании с широким монитором и клавишами быстрого доступа к командам повышает эффективность рабочего процесса.

Анализ данных с OmniScan MX2

• Маркеры данных, опорные маркеры и маркеры измерения для определения размеров дефектов
• Расширенная база данных с информацией о координатах залегания, статистике дефектов по осям, объемной позиции дефектов, критериях соответствия, статистике о локализации коррозии и т. д.
• Интерактивный анализ и автоматическое обновление области просмотра при изменении позиции строба в автономном режиме.
• Оптимизированные предустановленные схемы для быстрого и удобного определения длины, глубины и высоты дефектов.

Создание отчётов

OmniScan MX2 и OmniPC могут использоваться для состав- ления отчётов с таблицами показаний, содержащими до 8 значений параметров, таких как: амплитуда, положение и размер дефектов. Отчёт может содержать дополнительные показания и комментарии в зависимости от ситуации и может быть сохранен в формате HTML. Функция RayTracing позволяет отображать показания в профиле сварного шва. Изображения (высокого качества) впоследствии могут быть включены в отчеты со всеми соответствующими параметрами контроля.

Отличительные особенности:

• Яркий широкоформатный сенсорный экран.
• Новые модули ФР и TOFD.
• Программа NDT SetupBuilder.
• ПО для анализа OmniPC.
