Молоток Шмидта (склерометр) ПРОМТ МШС-20
Загрузка...Молоток Шмидта (склерометр) ПРОМТ МШС-20 – простой и удобный механический прибор для определения прочности раствора в кирпичной кладке. Метод упругого отскока является косвенным неразрушающим и позволяет получить значение прочности на сжатие в МПа путем перевода из условных единиц уровня отскока отображающихся на аналоговой шкале прибора после удара индентора склерометра о поверхность исследуемого объекта. Градуировочные таблицы для перевода поставляются вместе с молотком или же создаются пользователем в ходе испытаний прямым методом сжатия. Представляет из себя модифицированную версию молотка Шмидта NOVOTEST МШ -20.

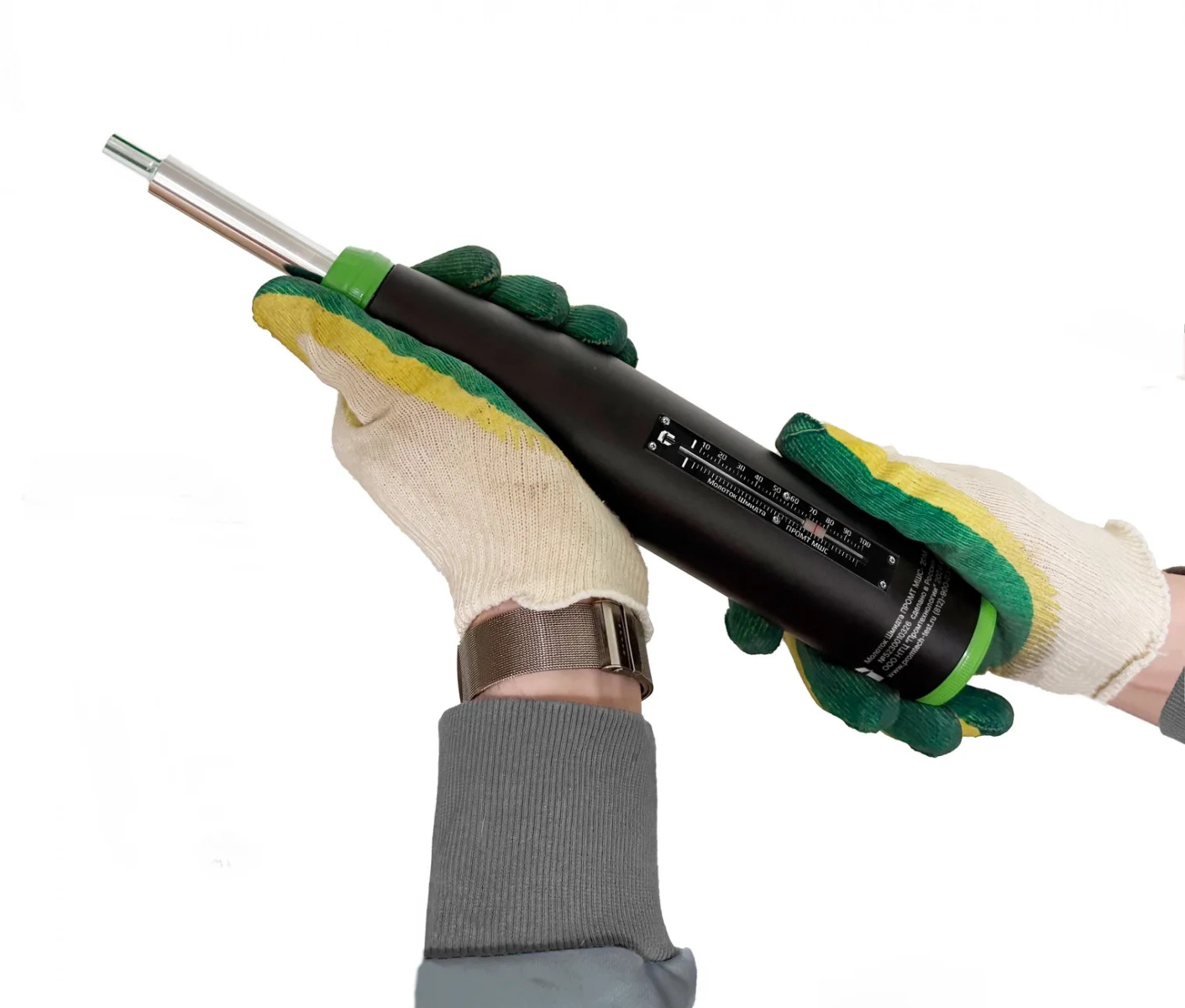

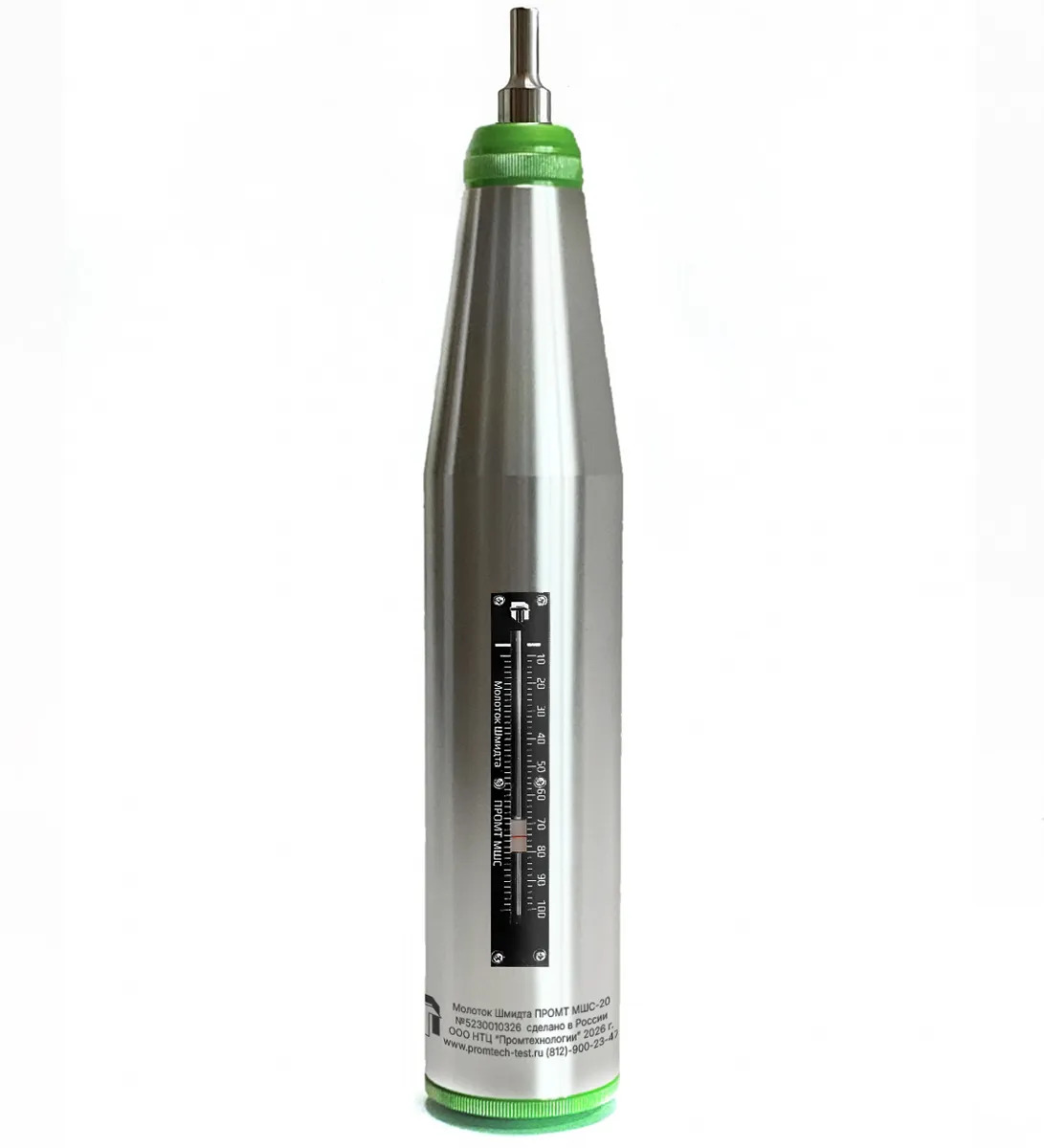

Склерометр имеет металлический корпус, внутри которого расположены механизм взвода бойка, тарированные пружины и индентор из закаленной стали. Энергия удара молотка составляет 0,196 Дж (20 кгс/мм), а индентор с контактной частью диаметром 8 мм позволяет получить доступ для измерения раствору не задевая кирпичи. На боковой поверхности корпуса располагается шкала с условными единицами Шмидта закрытая прозрачным защитным оргстеклом, кнопка-стопор позволяет зафиксировать индентор внутри прибора. Молоток Шмидта ПРОМТ МШС-20 упакован в надежный пластиковый кейс и поставляется со специальным шлифовальным камнем для подготовки поверхности к контролю (если это необходимо).

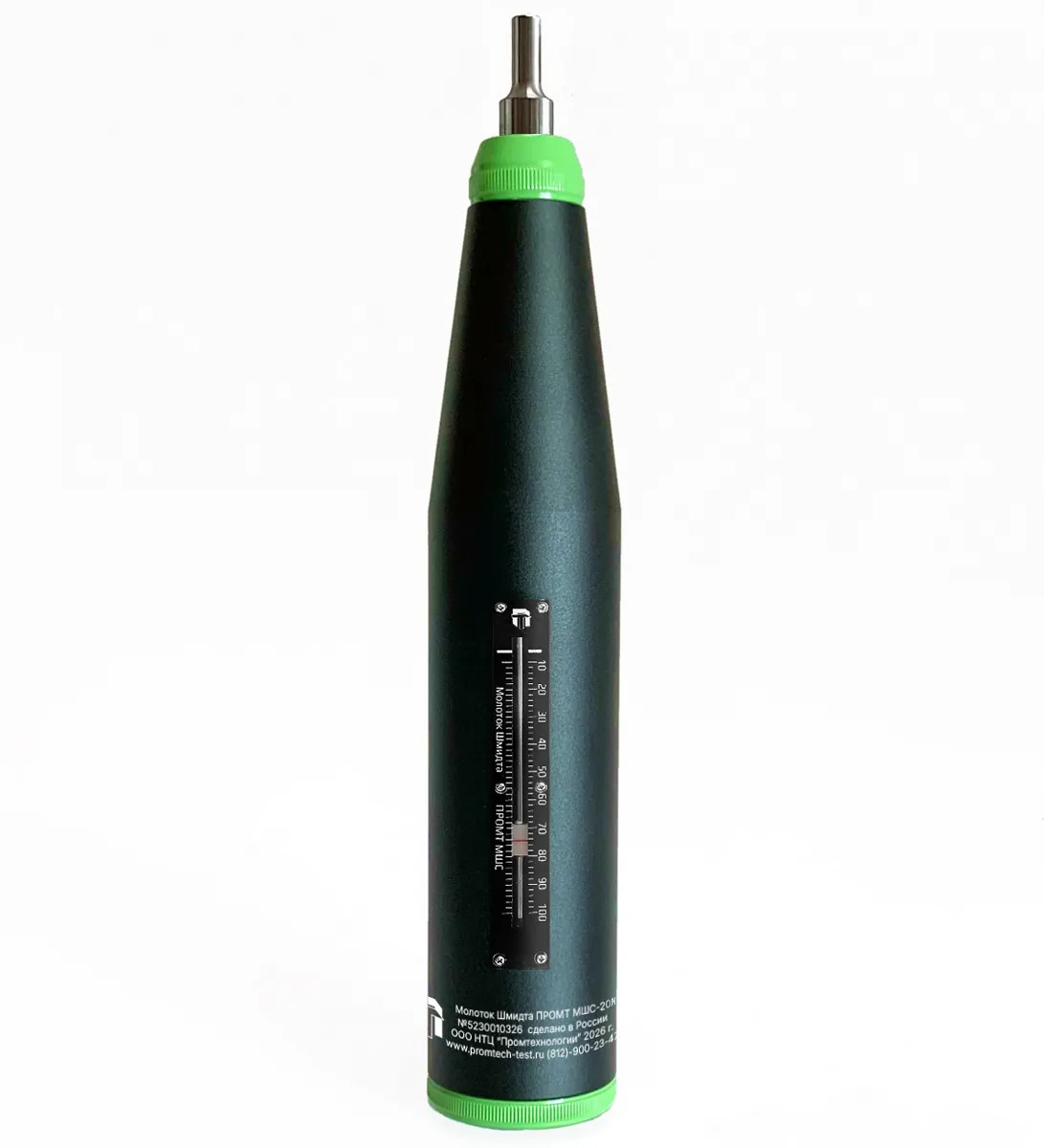

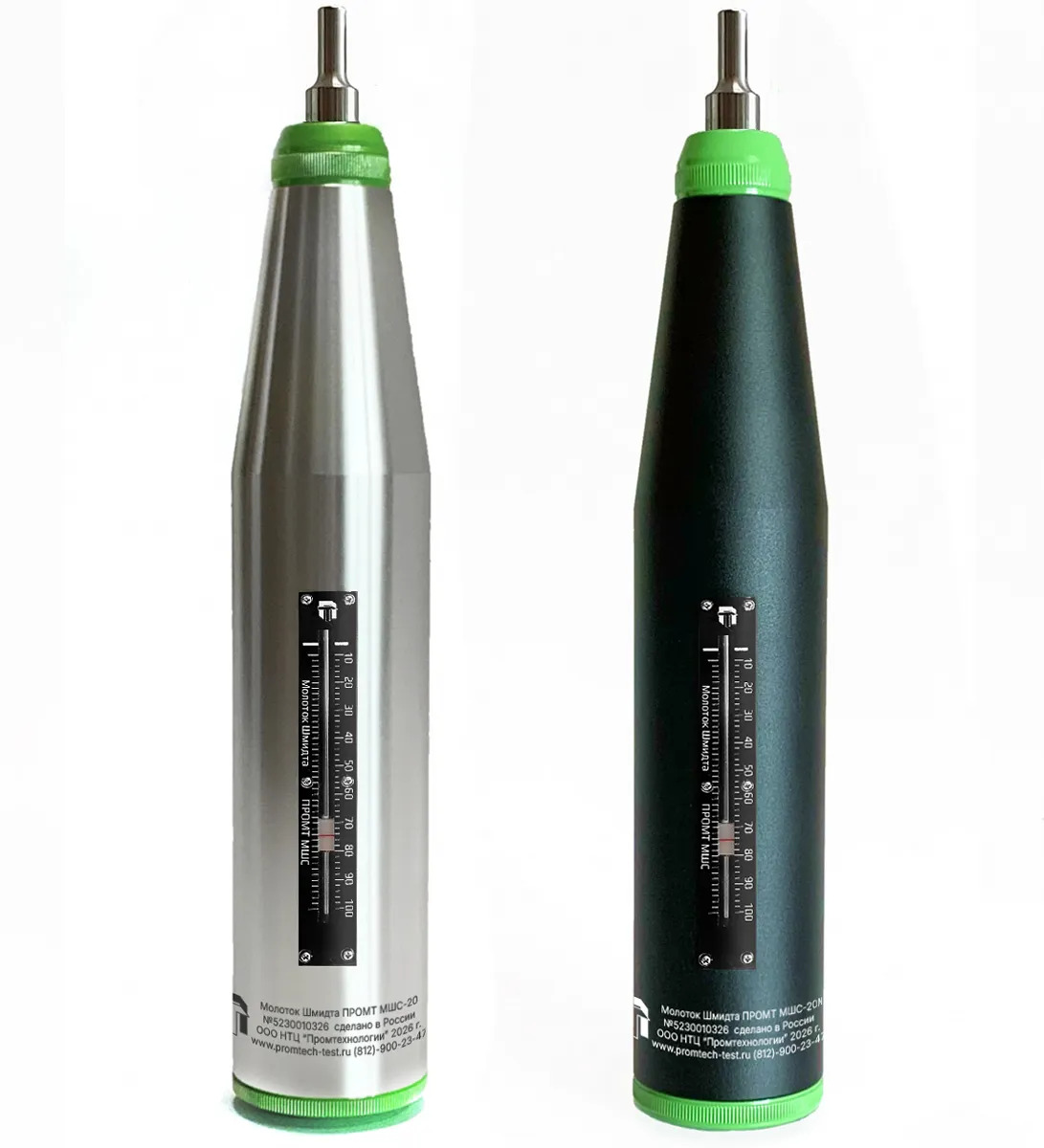

Помимо стандартной версии к заказу доступна модификация ПРОМТ МШС-20М со специализированным контрастным износостойким противоскользящим покрытием корпуса. Молотки Шмидта МШС не внесены в ГОСРЕЕСТР СИ РФ, при необходимости на приборы оформляется свидетельство о калибровке. С поверкой поставляются модификации склерометров ПРОМТ С-225, ПРОМТ С-75 и ПРОМТ С-20
Варианты склерометров ПРОМТ в зависимости от энергии удара:
|
Модель |
Применение |
| МШС-225, МШС-225М
С-225, С-225М |
стандартная энергия удара 225 кгс/мм (2,207 Дж), применяется для бетонных конструкций толщиной от 70 мм. |
| МШС-75, МШС-75М
С-75, С-75М |
уменьшенная в 3 раза энергия удара 75 кгс/мм (0,735 Дж), применяется для тонких (от 50 мм) бетонных конструкций и небольших изделий, кирпича, камня и горных пород |
| МШС-20, МШС-20М
С-20, С-20М |
наименьшая энергия удара 20 кгс/мм (0,196 Дж), применяется для контроля прочности раствора в кирпичной кладке, имеет индентор диаметром 8 мм позволяющий проникать в шов между кирпичами |
Контроль правильности показаний и склерометра производится с применением тестовой наковальни ПРОМТ НТ-С позволяющей пользователю проводить данную операцию самостоятельно.
НАЗНАЧЕНИЕ:
- определение прочности раствора в кирпичной кладке
ОСОБЕННОСТИ:
- индентор с контактной частью уменьшенного размера
- надежная металлическая конструкция
- простота использования
- не требует специальных навыков для применения
- небольшие вес и габариты
- шлифовальный камень и кейс в стандартном комплекте
| Основные характеристики | |
| Стандарт | ПРВМ.415119.002 ТУ: 2022 |
| Номер в Госреестр СИ РФ | нет |
| Калибровка в комплекте | нет |
| Производитель | НТЦ Промтехнологии |
| Страна производства | Россия |
| Гарантия, мес | 12 |
| Технические характеристики | |
| Энергия удара | 0,196 Дж (20 кгс/мм) |
| Диапазон измерения прочности | 1-25 МПа |
| Погрешность | 10% |
| Минимальная толщина объекта контроля | 30 мм |
| Диаметр индентора | 8 мм |
| Твердость рабочей поверхности индентора, не менее | 60 HRC |
| Шероховатость контактной части индентора, не более | 10 мкм |
| Показания на эталонной наковальне | 70 ± 2 Rm |
| Шероховатость поверхности объекта контроля, не хуже | 40Ra |
| Габаритные размеры, не более | Ø65х290 мм |
| Масса, не более | 1,1 кг |
| Условия эксплуатации | |
| — температура окружающей среды | от -20 до +55 °С |
| — относительная влажность, не более | до 95% |
| — атмосферное давление | от 94,0 до 106,7 кПа |

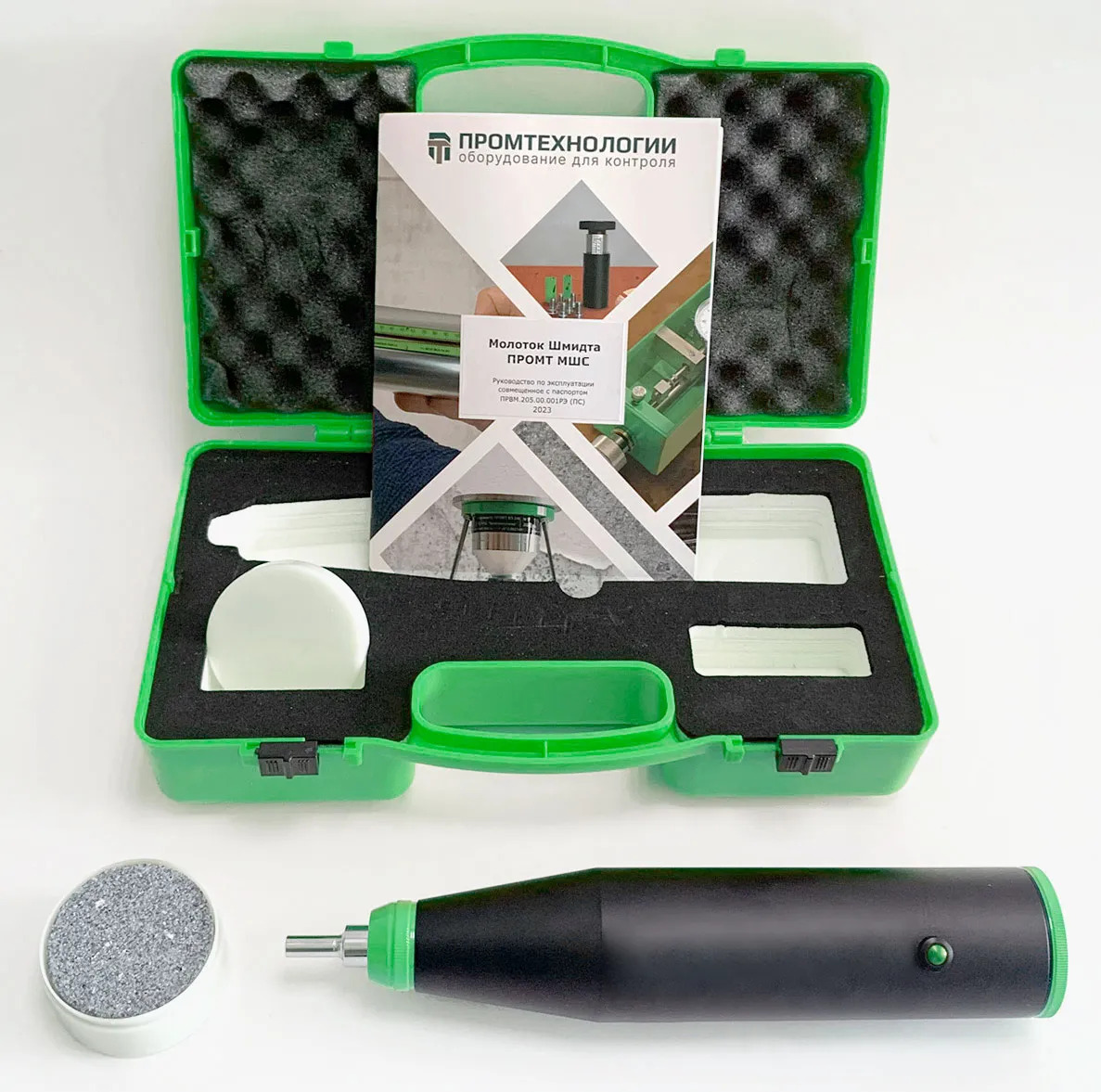

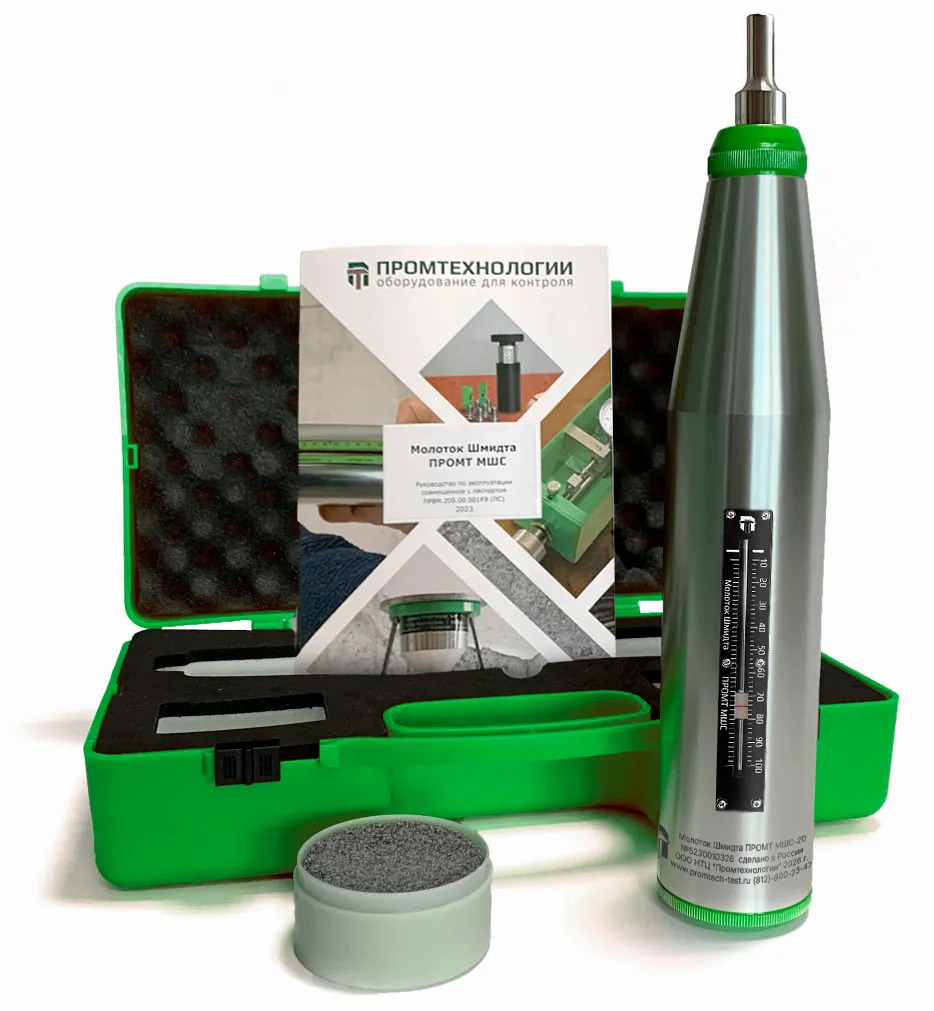

Стандартный комплект поставки:
- Молоток Шмидта ПРОМТ МШС
- Шлифовальный камень
- Руководство по эксплуатации совмещенное с паспортом
- Кейс
Дополнительные опции:
- Оформление калибровки
- Тестовая наковальня
