ПАУК-2М/Март-250, крепёжное приспособление

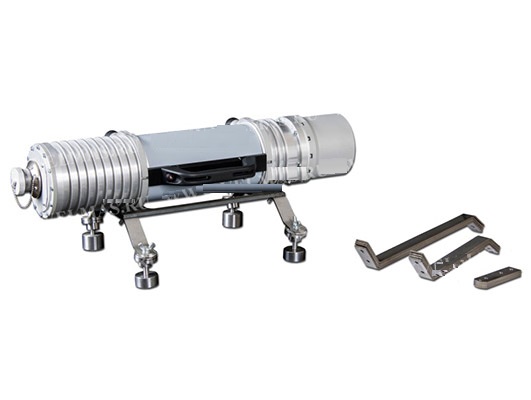

Данное механическое приспособление служит для размещения рентгеновского аппарата МАРТ-250 на объектах контроля из металлов обладающих магнитными свойствами. Сборная конструкция ПАУК-2М/МАРТ-250 представляет собой рамку — основание с четырьмя ножками на которых через шаровый регулировочный механизм крепятся магнитные держатели. Излучающий блок размещается на основании и фиксируется винтами. Фокусное расстояние регулируется дискретно, путём замены ножек. Для этого изделие комплектуется четырьмя комплектами ног различных размеров. Крепёжное приспособление ПАУК-2М/МАРТ-250 можно устанавливать на трубы с диаметром от 219 мм, а также на объекты имеющие плоскую поверхность.
Технические характеристики:
Материал приспособления | нержавеющая сталь |
Количество комплектов сменных ножек | 3 |
Фокусные расстояния на плоском объекте контроля, мм | 119, 159, 254, 341 |
Возможность расширения диапазона фокусного расстояния | есть |
Диапазон диаметров объекта контроля, мм | от 219 до плоскости |
Габариты min (Д×Ш×В), мм | 290×190×62 |
Габариты max (Д×Ш×В), мм | 290×438×287
|
