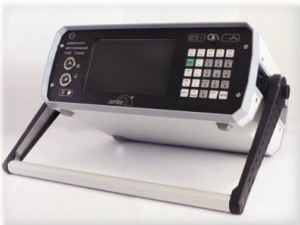

Переносной АУИУ «СКАНЕР»
Переносной многоканальный дефектоскоп-толщиномер АУИУ «СКАНЕР» предназначен для создания на его основе небольших участков автоматизированного высокоскоростного ультразвукового контроля в...
Загрузка...
по запросу
по запросу
Переносной многоканальный дефектоскоп-толщиномер АУИУ «СКАНЕР» предназначен для создания на его основе небольших участков автоматизированного высокоскоростного ультразвукового контроля в технологическом потоке производства различных изделий. В зависимости от задачи контроля дефектоскоп может иметь до 9 независимых каналов. Дефектоскопия и толщинометрия сварных соединений и основного металла изделий проводятся со скоростью до 2 м/с.
Дефектоскоп имеет возможность подключения:
- внешнего компьютера;
- датчика измерения расстояний;
- датчика угла поворота и фотозатворов;
- дефектоотметчиков;
- блока управления внешними механизмами.
Представление результатов контроля
Результаты АУЗК в зависимости от требований технического задания могут выводиться на экран дефектоскопа или на экран подключаемого компьютера, сохраняться в их памяти и распечатываться на подключаемом принтере.
Основные технические характеристики
| Количество каналов | до 8+1 |
| Режимы работы | видео, радио, спектр |
| Реализуемые методы | резонансно- частотный, эхо, теневой |
| Генератор ударных импульсов | |
| Напряжение импульса | 200 В |
| Длительность импульса | 50…500 нс |
| Режимы работы генераторов | последовательный, одновременный |
| Блок формирования строб импульсов | |
| Дискретность формирования стробов | 25 нс |
| Длительность строба | 100 нс … 800 мкс |
| Количество строб импульсов в каждом канале | до 7 |
| Блок измерения времени | |
| Дискретность измерения времени | 25 нс |
| Интервал измерения времени | 100 нс … 1 мс |
| Диапазон установки скорости звука | 1000…9999 м/с. |
| Блок измерения частоты | |
| Дискретность измерения частоты | 10 кГц, 20 кГц, 40 кГц |
| Диапазоны измерения частоты | 1.0…5.0 МГц |
| 1.0…10.0 МГц | |
| 1.0…20.0 МГц | |
| Усилитель | |
| Диапазон регулировки усиления | 85 дБ |
| Полоса пропускания | 1.0 … 20.0 МГц |
| Длительность развертки | 15…1000 мкс |
| Длительность задержки развертки | 0…500мкс |
| Блок временной регулировки чувствительности | |
| Диапазон регулировки коэффициента усиления ВРЧ | 80 дБ |
| Временной интервал регулировки коэффициента усиления ВРЧ | 2 мкс … 800 мкс |
| Количество точек ВРЧ | до 8 |
| Аналого-цифровой преобразователь | |
| Разрядность АЦП | 10 |
| Точность | ± 1 разряд |
| Частота дискретизации | 40…80 Мгц |
| Микроконтроллер | |
| Разрядность | 32 |
| Тактовая частота | 200Мгц |
| Оперативная память | 64 МБ |
| Дисплей | |
| Цветной жидкокристаллический, размером | 155 x 95 мм |
| Клавиатура | |
| Исполнение | пленочная, герметичная, 25 клавиш |
| Габаритные размеры | 420 х 410 х 180 мм |
| Масса | 15 кг |
| Напряжение питания | 220 В ± 10% |
| Потребляемая мощность | 100ВА |
| Время непрерывной работы | не менее 24 час |
