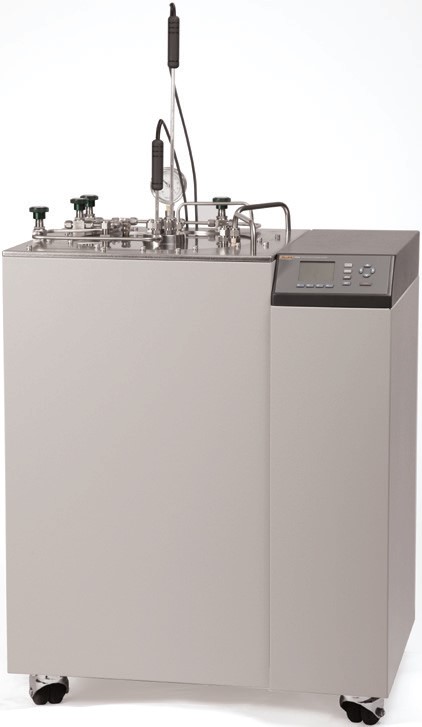

Первичный эталон Fluke 5960A-EU — лабораторный аппаратный комплекс метрологического назначения, который обеспечивает воспроизведение температурного показателя тройной точки аргона. Обладая наивысшей точностью в своем классе, он может использоваться в ходе калибровки и градуировки образцовых платиновых термометров SPRT, а также при поверке в реперной точке ITS-90 других измерителей температуры прецизионного класса.
По принципу действия установка Fluke 5960A-EU аналогична первичному государственному эталону. Охлаждение системы производится с использованием дополнительного оборудования – внешнего механического вакуумного пластинчато-роторного насоса, который обеспечивает подачу жидкого азота из самонаполненного сосуда Дьюара через гибкие шланги. При снижении температуры центрального узла из нержавеющей стали, погруженного вакуумный криостат, аргон в герметизированной емкости входит в состояние фазового перехода первого рода.
Термодинамическое равновесие системы обеспечивается за счет изменения соотношений вещества в газообразном, жидком и твердом состоянии при поглощении и выделении энергии. Нагреватель на поверхности ампулы подает тепловые импульсы для ускорения выхода твердой фазы аргона на процесс плавления. Данный калибратор температуры поддерживает температурное плато в течение 30 часов, а при использовании нескольких сосудов Дьюара для обновления жидкого азота – до 4 суток. Для недопущения повреждения платиновых датчиков замерзшей влагой предусмотрена возможность подачи на порт входного колодца инертного газа – сухого азота или гелия.
Fluke 5960A-EU | |
---|---|
Присваиваемое значение | -189,3442 °C |
Чистота газообразного аргона | 99,9999 % (чистота 6N или «шесть девяток») |
погрешность (k=2) | 0.25 мК |
Длительность плато (0,1 мК) | >30 часов |
Глубина аргоновой ячейки* | 160·мм |
Число входных колодцев | 4 |
Радиальная неравномерность | 0,05 мК |
Общая глубина погружения | 480·мм |
Внутренний диаметр (ВД) входного колодца | 8,0·мм |
Объем газообразного аргона | 13,4 моль (535 граммов) |
Объем сосуда Дьюара для жидкого азота | 44,2 литра |
Разрешение отображаемых значений | 0,001 °C |
Заданная точность | 0,1 °C (регулируемая) |
Требования к электропитанию | 100 В — 115 В (± 10 %) 50/60 Гц, 230 Вт 230 В (± 10 %) 50/60 Гц, 230 Вт |
Номиналы предохранителей системы | 115 В: 2 A T 250 В |
230 В: 1 A T 250 В | |
Размер (В x Ш x Г) | 952 мм x 673 мм x 483 мм (37,5 дюйм. x 26,5 дюйм. x 19 дюйм.) |
Масса | 94 кг (207 фунт.) |
