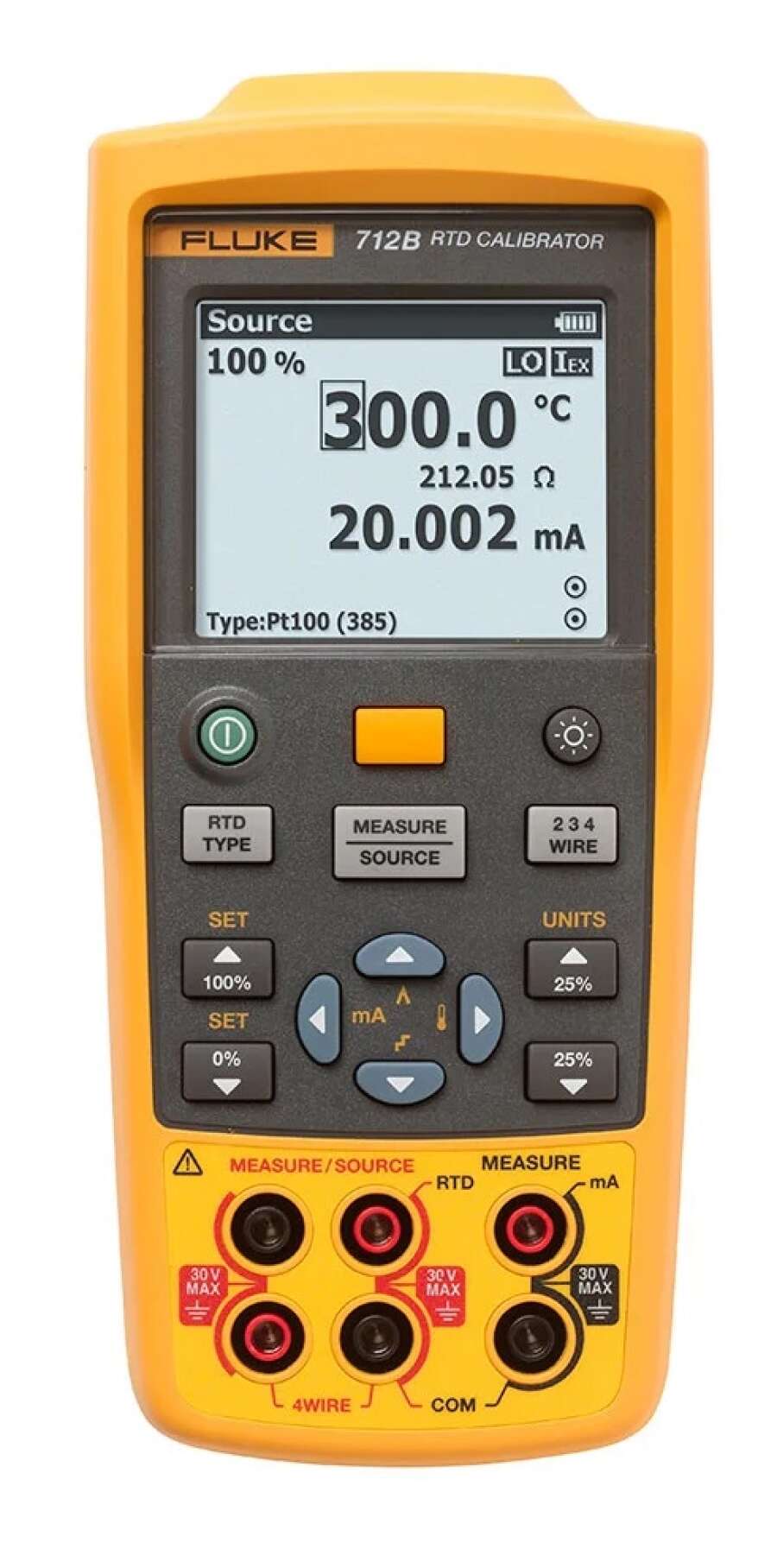

Fluke 712B/EN калибратор термометров сопротивления.
Термопреобразователи сопротивления (RTD) отличаются широким диапазоном измеряемых температур и высокой точностью, поэтому их повсеместно используют в качестве контактных датчиков для контроля температурных показателей в системах промышленной автоматики. Для калибровки однотипных датчиков в большей степени подходят недорогие специализированные (однофункциональные) измерители, к которым относится калибратор температуры Fluke 712.
Модель Fluke 712 служит для калибровки семи типов датчиков температуры, использующих в качестве чувствительного элемента термометр сопротивления, изготовленный из платины или никеля, (определение температуры производится путем измерения сопротивления датчика). Благодаря совместимости с датчиками, работающими в импульсном режиме, вы можете использовать Fluke 712 для калибровки преобразователей температуры Rosemount.
Работая в режиме имитации выходного сигнала, калибратор температуры может подключаться к системе автоматики вместо термодатчика, обеспечивая тем самым проверку исправности и правильности функционирования устройств управления.
Благодаря высокому разрешению калибратора (при измерении температуры — 0,1 ?С, при измерении сопротивления — 0,1 Ом) обеспечивается точная настройка проверяемых датчиков. По вашему выбору, измеренная температура может отображаться в градусах Цельсия или Фаренгейта.
Преимущества калибратора Fluke 712
- Простота использования. Управления калибратором производится с помощью кнопочного интерфейса с информативными надписями и интуитивно понятными символами, благодаря чему не требуется специальное обучение работе с прибором;
- Высокая надежность. Корпус прибора обеспечивает защиту от пыли, брызг, случайных ударов, электромагнитных воздействий, что позволяет использовать калибратор в самых сложных условиях;
- Универсальность. Возможность калибровки двух-, трех- и четырех- полюсных резистивных датчиков температуры, подключаемых к безопасным гнездам (закрытого типа) с подпружиненными контактами, обеспечивающими надежность соединения.
Технические характеристики Fluke 712B/EN:
| Fluke 712B/EN | |
|---|---|
| Общие характеристики | |
| Максимальное напряжение между клеммой и заземлением или двумя клеммами | 30 В |
| Рабочая температура | от -10 °C до 50 °C |
| Температура хранения | От — 30 до 60 °C |
| Высота над уровнем моря при эксплуатации | 2 000 метров |
| Высота над уровнем моря при хранении | 12 000 метров |
| Относительная влажность (в %, работа без образования конденсата) |
Без конденсации |
| 90% (от 10 °C до 30 °C) | |
| 75% (от 30 °C до + 40 °C) | |
| 45% (от 40 °C до + 50 °C) | |
| (Без образования конденсата) | |
| Требования по вибрации | MIL-T-28800E, Класс 2 |
| Требования к ударопрочности | 1 м |
| Степень защиты | IEC 60529: IP52 |
| Электромагнитная среда | IEC 61326-1: портативное устройство |
| Безопасность | IEC 61010-1, макс. 30 В на землю, степень загрязнения 2 |
| Блок питания | Батареи 4 AA NEDA 1.5A IEC LR6 |
| Размеры (В x Ш x Д) | 52,5 мм x 84 мм x 188,5 мм |
| Вес | 515 г |
| Измерение напряжения постоянного тока, мА | |
| Разрешение | 0-24 мA |
| Диапазон | 0,001 мA |
| Точность (% от показаний прибора + отсчеты) | 0,010% + 2 мкА |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
| Измерение сопротивления | |
| Диапазон, Ом | Точность (в % от показаний прибора + отсчеты) |
| от 0,00 Ом до 400,00 Ом | 0,015% + 0,05 Ом |
| от 400,0 Ом до 4000,0 Ом | 0,015% + 0,5 Ом |
| Примечание: точность показаний обеспечивается 4-проводным входом. При измерении показаний в омах с помощью 3-проводных устройств, предполагая, что все три провода подключены соответственно, прибавьте к данным спецификации 0,05 Ом (0,00 Ом~400,00 Ом), 0,2 Ом (400,0 Ом~4000,0 Ом). | |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) |
| Источник сопротивления | |
| Диапазон, Ом | от 1,0 Ом до 400,0 Ом; от 1,00 Ом до 400,00 Ом; от 400,0 Ом до 1500,0 Ом; от 1500,0 Ом до 4000,0 Ом. |
| Ток возбуждения измерительного прибора | от 0,1 мА до 0,5 мА; от 0,5 мА до 3 мА; от 0,05 мА до 0,8 мА; от 0,05 мА до 0,4 мА. |
| Точность (% от показаний прибора + отсчеты) | 0,015% + 0,1 Ом; 0,015% + 0,05 Ом; 0,015% + 0,5 Ом; 0,015% + 0,5 Ом. |
| Разрешение | от 0,00 Ом до 400,00 Ом — 0,01 Ом; от 400,0 Ом до 4000,0 Ом — 0,1 Ом. |
| Температурный коэффициент | ± (0,002% от показания прибора + 0,002% от диапазона) /°C ( 28 °C) Поддерживает импульсные передатчики и ПЛК с импульсным интервалом короче 5 мс. |
| Вход и выход термометра сопротивления | ||||||
|---|---|---|---|---|---|---|
| Тип термометра сопротивления (α) | Диапазон (°C) | Измерение (°C) | Источник (°C) | |||
| 1 год | 2 года | Источник тока | 1 год | 2 года | ||
| 10 Ом Pt(385) | от -200 до 100 °C | 1,5 °C | 3 °C | 1 мА | 1,5 °C | 3 °C |
| от 100 до 800 °C | 1,8°C | 3,6 °C | 1 мА | 1,8°C | 3,6 °C | |
| 50 Ом Pt(385) | от -200 до 100 °C | 0,4°C | 0,7 °C | 1 мА | 0,4°C | 0,7 °C |
| от 100 до 800 °C | 0,5°C | 0,8 °C | 1 мА | 0,5°C | 0,8 °C | |
| 100 Ом Pt(385) | от -200 до 100 °C | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| от 100 до 800 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ||
| 200 Ом Pt(385) | от -200 до 100 °C | 0,2 °C | 0,4°C | 500 мкА | 0,2 °C | 0,4°C |
| от 100 до 630 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ||
| 500 Ом Pt(385) | от -200 до 100 °C | 0,3 °C | 0,6°C | 250 мкА | 0,3 °C | 0,6°C |
| от 100 до 630 °C | ± 0,015% +0,28 °C | 0,03% +0,56 °C | ± 0,015% +0,28 °C | 0,03% +0,56 °C | ||
| 1000 Ом Pt(385) | от -200 до 100 °C | 0,2 °C | 0,4°C | 250 мкА | 0,2 °C | 0,4°C |
| от 100 до 630 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ||
| 100 Ом Pt(3916) | от -200 до 100 °C | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| от 100 до 630 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ||
| 100 Ом Pt(3926) | от -200 до 100 °C | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| от 100 до 630 °C | ± 0,015% + 0,18 °C | 0,03%< +0.36 °C | ± 0,015% + 0,18 °C | 0,03% +0.36 °C | ||
| 10 Ом Cu(427) | от -100 до 260 °C | 1,5 °C | 3 °C | 1 мА | 1,5 °C | 3 °C |
| 120 Ом Ni(672) | от -80 до 260 °C | 0,15°C | 0,3 °C | 1 мА | 0,15°C | 0,3 °C |
| 50 Ом Cu(427) | от -180 до 200 °C | 0,4°C | 0,7 °C | 1 мА | 0,4°C | 0,7 °C |
| 100 Ом Cu(427) | от -180 до 200 °C | 0,2 °C | 0,4°C | 1 мА | 0,2 °C | 0,4°C |
| YSI400 | от 15 до 50 °C | 0,2 °C | 0,4°C | 250 мкА | 0,2 °C | 0,4°C |
| 1. Погрешность датчика не включена. 2. Разрешение: 0,1 °C. 3. Точность показаний обеспечивается 4-проводным входом. Для измерений с помощью трехпроводных термометров сопротивления, при условии, что все три провода термометра сопротивления подключены соответственно, добавьте 1,0 °C (Pt10 и Cu10), 0,6 °C (Pt50 и Cu50), 0,4 °C (другие типы термометров сопротивления) к показаниям. 4. Погрешность источника в режиме источника основана на значениях 0,5 мА~3 мА (1,00 Ом~400,00 Ом), 0,05 мА~0,8 мА (400,0 Ом~1500,0 Ом), 0,05 мА~0,4 мА (1500,0 Ом ~4000,0 Ом), ток возбуждения (0,25 мА для диапазона Pt1000). 5. Температурный коэффициент: ±0,05 °C /°C для измерений, ± 0,05 °C /°C (28 °C) для источника. 6. Поддерживает импульсные измерительные преобразователи и ПЛК с импульсным интервалом короче 5 мс. |
||||||
Комплект поставки Fluke 712B/EN:
- Магнитное подвесное устройство;
- Батареи;
- Руководство по эксплуатации;
- Cертификат калибровки;
- Измерительные провода.
