Утвержден тип средства измерения прибора ПГМ-МГ4.
Внесен в Госреестр РФ под № 49130-12.
Внесен в Госреестры Казахстана, Беларуси.

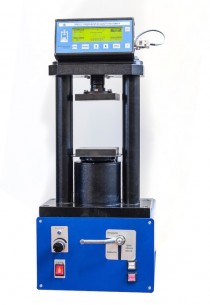

Испытательный пресс ПГМ-100МГ4 предназначен для испытания на сжатие и изгиб образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем.
Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, бесшумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства, микропроцессорное управление процессом нагружения, обеспечивающее автоматическое поддержание скоростей нагружения, определяемых ГОСТами (в зависимости от метода испытаний), фиксацию разрушающей нагрузки, вычисление прочности с учетом масштабного коэффициента и занесение в архив блока управления.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных с пульта управления (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Пресс малогабаритный ПГМ-100МГ4 предназначен для испытания образцов из ячеистого бетона и раствора на сжатие, цементных и гипсовых балок на сжатие и изгиб, асфальтобетонных образцов на сжатие, раскол и изгиб.
Диапазон нагрузок, кН | 1…100 | |
Погрешность измерения нагрузки, % | 1 | |
Цена младшего разряда дисплея, кН/МПа | 0,01/0,01 | |
Высота рабочего пространства между плитами пресса, мм |
155 | |
Ход винтовой подачи, мм | 110 | |
Размер рабочего пространства в плане, мм | 140х140 | |
Ход поршня рабочего цилиндра, мм | 10 | |
Размер опорных плит, мм | 110х110 | |
Диапазон скорости перемещения плиты | мм/мин | 3±0,3 |
– | ||
Диапазон поддержания скорости нагружения | кН/с | 0,05±0,02 |
– | ||
МПа/с | 0,6±0,4 | |
1±0,5 | ||
2±0,5 | ||
– | ||
– | ||
Объем памяти архива, значений | 999 | |
Параметры питания | 220В/50Гц | |
Потребляемая мощность, Вт, не более | 220 | |
Габаритные размеры, мм | 315х480х700 | |
Масса, кг, не более | 60 | |
Испытуемый материал | Виды испытаний | |
Бетон | тяжелый и легкий | изгиб (призм) сжатие |
ячеистый | сжатие | |
Раствор | сжатие | |
Цемент | изгиб сжатие |
|
Гипс | изгиб сжатие |
|
Кирпич | – | |
Шлакоблок | – | |
Асфальтобетон | сжатие, раскол, изгиб |
|
Щебень | – |
