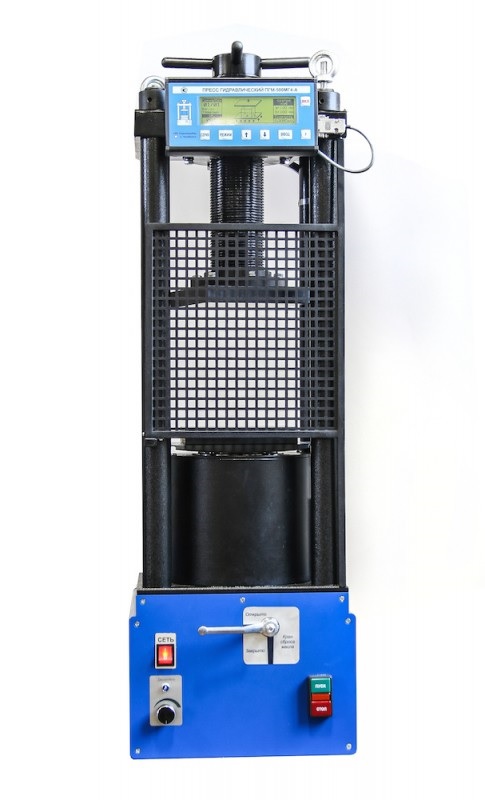

Пресс испытательный ПГМ-500МГ4
Загрузка...
Утвержден тип средства измерения прибора ПГМ-МГ4.
Внесен в Госреестр РФ под № 49130-12.
Внесен в Госреестры Казахстана, Беларуси.
Испытательный пресс ПГМ-500МГ4 предназначен для испытания на сжатие и изгиб образцов строительных материалов при скоростях нагружения, нормируемых соответствующим стандартом. Прессы снабжены электрическим приводом (сеть 220 В, 50 Гц) и тензометрическим силоизмерителем.
Отличительной особенностью прессов ПГМ-МГ4 являются малые габариты и масса, бесшумная работа электропривода и отсутствие пульсаций в гидросистеме за счет применения многоплунжерных насосов импортного производства, микропроцессорное управление процессом нагружения, обеспечивающее автоматическое поддержание скоростей нагружения, определяемых ГОСТами (в зависимости от метода испытаний), фиксацию разрушающей нагрузки, вычисление прочности с учетом масштабного коэффициента и занесение в архив блока управления.
Индикация результатов испытаний цифровая (графический дисплей с подсветкой). Ввод исходных данных с пульта управления (вид материала, размеры образца, скорость нагружения) осуществляется в диалоговом режиме.
Получаемые в процессе испытаний результаты автоматически архивируются, маркируются датой и временем измерения и передаются на ПК с возможностью последующего документирования.
Пресс ПГМ-500МГ4 предназначен для испытания бетонных образцов на сжатие, кирпича на изгиб и сжатие (половинок), асфальтобетона на сжатие.
Пресс испытательный ПГМ-500МГ4 характеристики:
| Диапазон нагрузок, кН | 5…500 | |
| Погрешность измерения нагрузки, % | 1 | |
| Цена младшего разряда дисплея, кН/МПа | 0,1/0,01 | |
| Высота рабочего пространства между плитами пресса, мм |
227 | |
| Ход винтовой подачи, мм | 170 | |
| Размер рабочего пространства в плане, мм | 207×207 | |
| Ход поршня рабочего цилиндра, мм | 10 | |
| Размер опорных плит, мм | 160х160 | |
| Диапазон скорости перемещения плиты | мм/мин | 3±0,3 |
| – | ||
| Диапазон поддержания скорости нагружения | кН/с | 0,05±0,02 |
| – | ||
| МПа/с | 0,6±0,4 | |
| 0,4±0,2 | ||
| 2±0,5 | ||
| 0,2±0,1 | ||
| – | ||
| Объем памяти архива, значений | 999 | |
| Параметры питания | 220В/50Гц | |
| Потребляемая мощность, Вт, не более | 300 | |
| Габаритные размеры, мм | 320х445х800 | |
| Масса, кг, не более | 126 | |
| Испытуемый материал | Виды испытаний | |
| Бетон | тяжелый и легкий | изгиб (призм) сжатие |
| ячеистый | – | |
| Раствор | сжатие | |
| Цемент | сжатие | |
| Гипс | – | |
| Кирпич | изгиб сжатие (1/2) |
|
| Шлакоблок | – | |
| Асфальтобетон | сжатие, раскол, изгиб |
|
| Щебень | – | |
Пресс испытательный ПГМ-500МГ4 комплект поставки:
- пресс,
- пульт управления,
- упаковочная тара,
- руководство по эксплуатации,
- кабель связи с ПК,
- кабель сетевой,
- CD с программным обеспечением,
- емкость с маслом.
Пресс испытательный ПГМ-500МГ4 принадлежности:
- плита для испытания кирпича.
