Прессы испытательные ПИ-10/300
Загрузка...

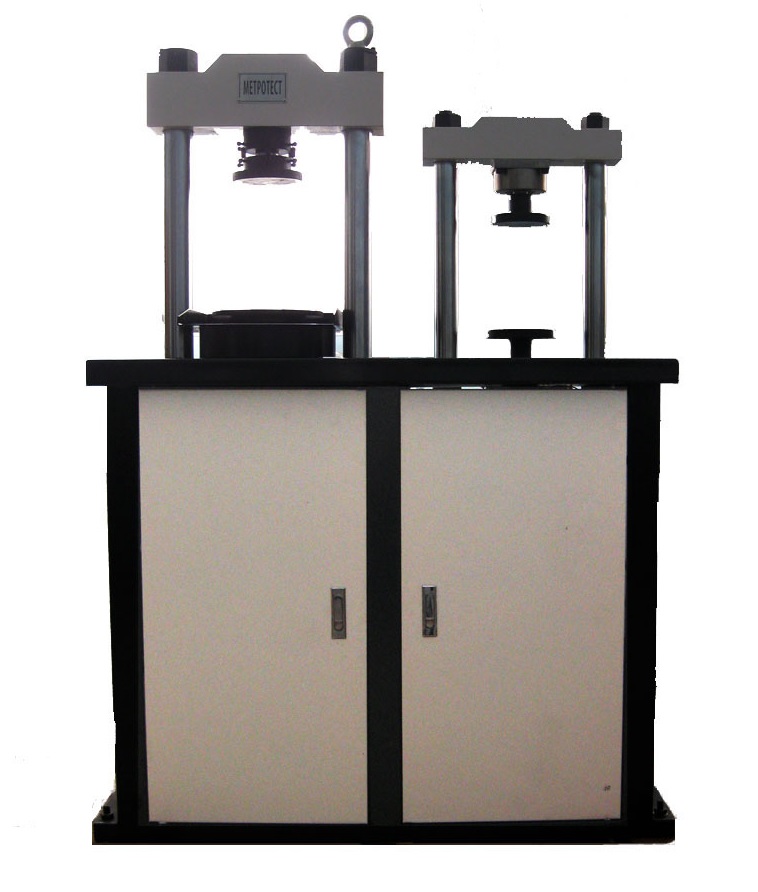

Прессы испытательные двухзонные с максимальным усилием испытания 10 и 300 кН
Прессы испытательные напольного исполнения выпускаются в соответствии с ГОСТ 28840-90, предназначены для проведения механических испытаний образцов строительных материалов (пенобетон, камень, цемент, кирпич, асфальт, древесина, и др.) и металлов в режиме сжатия (изгиба при использовании специальных приспособлений).
Данные прессы применяются в работе производственных и исследовательских лабораториях строительных, машиностроительных и металлургических предприятий, энергетике, нефтегазовой и других отраслях промышленности непосредственно на месте строительства объектов.
Электрогидравлические испытательные прессы предназначены для работы в помещениях лабораторного и производственного типа, при температуре окружающей среды от +15 до +35C и относительной влажности до 80% без конденсации.
Регистрационный №59091-14 в Государственном реестре средств измерений РФ.
Прессы испытательные типа «ПИ-10/300-А-1» напольного исполнения предназначены для проведения механических испытаний образцов строительных материалов (пенобетон, камень, цемент, кирпич, асфальт, древесина, и др.) и металлов в режиме сжатия (изгиба при использовании специальных приспособлений).
Пресс ПИ-10/300-А-1 оснащен автоматизированной цифровой системой измерения и управления.
Автоматизированная цифровая система позволяет управлять процессом испытания автоматически по заданному режиму в выбранной зоне испытания, получать и обрабатывать данные в реальном времени с построением графика нагружения, автоматически рассчитать основные показатели и вывести на печать протокол испытания.
Данные электрогидравлические испытательные машины сжатия имеют принципиально новую насосную станцию импортного производства. Комплектация системы высокоточным сервоклапаном позволяет осуществлять поддержание скорости нагружения с минимальной погрешностью от заданной, в автоматическом режиме в соответствии с методикой (ГОСТ) на испытания. Управление автоматизированной испытательной машиной осуществляется в два действия: установка параметров испытания и запуск машины. В результате, после проведения испытания получаем протокол и диаграмму испытания.
Прессы испытательные ПИ-10/300 характеристики:
| Основные технические характеристики |
ПИ-10/300А
|
| Наибольшая предельная нагрузка, кН |
10/300
|
| Определяемая нагрузка, кН |
0,4-10/12-300
|
| Относительная погрешность силоизмерителя, % |
± 1,0
|
| Относительная погрешность скорости перемещения опорной плиты, % |
± 5,0
|
| Номинальная цена деления единицы наименьшего разряда силоизмерителя, кН |
0,01
|
| Высота рабочего пространства между плитами, не менее, мм |
170
|
| Максимальный рабочий ход поршня гидроцилиндра, мм |
50
|
| Ширина рабочего пространства между колоннами, не менее, мм |
210/250
|
| Диаметр плит сжатия, мм |
120
|
| Диапазон скоростей нагружения, кН/сек |
1-20
|
| Размеры образцов, мм: — в форме куба — в форме балочек и призм — в форме цилиндров |
до 40
до 40х40х120 до Ø40, высотой до 150 |
| Габаритные размеры (ДхШхВ), не более, мм |
940×580×1460
|
| Масса, не более, кг |
450
|
| Потребляемая мощность, не более, Вт |
1000
|
| Питание, В/Гц |
~380/50
|
Прессы испытательные ПИ-10/300 комплект поставки:
В стандартный комплект поставки пресса испытательного входит:
|
Обозначение документа
|
Наименование и условное обозначение
|
Количество
|
|
Модуль силозадающий
|
1 шт.
|
|
|
Шкаф управления
|
1 шт.
|
|
|
Фундаментный болт, М16х445
|
2 шт.
|
|
|
ПИ.000.000 РЭ
|
«Пресса типа ПИ для механических испытаний строительных материалов. Руководство по эксплуатации»
|
1экз.
|
|
ПИ.000.000 И0
|
«Пресса типа «ПИ». Инструкция оператора»
|
1экз.
|
