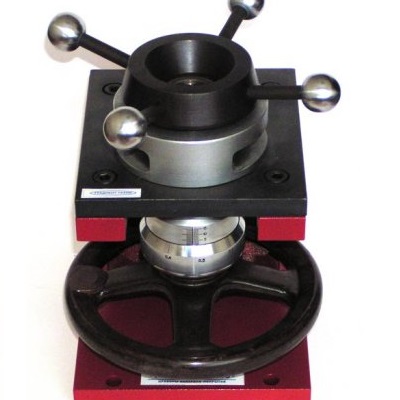

Прибор Эриксена / Штамп Эриксена

Прибор Эриксена / Штамп Эриксена

Тип оборудования: Прибор Эриксена / Штамп Эриксена

Производитель: Градиент-техно

Описание: Прибор Эриксена предназначен для определения прочности покрытия при вдавливании сферического наконечника пуансона диаметра 20 мм в покрытие образца, положение которого фиксируется на матрице с внутренним диаметра 27 мм.

Гарантия: 12 месяцев

Назначение:

•  Прибор Эриксена предназначен для определения прочности покрытия при вдавливании сферического наконечника пуансона диаметра 20 мм в покрытие образца, положение которого фиксируется на матрице с внутренним диаметра 27 мм.
• Отличительной особенностью прибора является возможность испытания покрытий, которые нанесены на металлические образцы толщиной до 2,0 мм.
• Метод определения прочности покрытий по Эриксену являетcя эффективным комплексным методом определения качества покрытия, так как одновременно позволяет оценить прочность, адгезию, эластичность покрытия.
• Прибор позволяет точно измерить прочность нанесенного покрытия изделия, на которое при дальнейшей эксплуатации действуют статические и динамические нагрузки.
• Прибор Эриксена применяется для определения прочности металлов к разрыву при вдавливании набора сферических наконечников пуансонов диаметра 20 мм, 15 мм, 8 мм, 3 мм в соответствующие матрицы диаметра 27 мм, 21 мм, 11 мм, 5 мм.
• При помощи штурвала для вдавливания пуансон медленно перемещают до появления на пластине сквозной трещины.
• Отличительной особенностью прибора является возможность испытания металлов толщиной до 2,0 мм.
• Прибор применяется во всех областях промышленности, где требуется определить прочность металла.

Конструкция:

• Прибор состоит из стального корпуса, состоящего из двух скрепленных станин, поворотного прижимного устройства для фиксации образцов с покрытием или образцов металла, устройства считывания глубины вдавливания пуансонов с вертикальной и круговой шкалами, четырех комплектов инструментов для испытаний № 1, 2, 3, 4.
• Инструмент №1 применяется для испытаний покрытий.
• Инструмент №1, 2, 3, 4 применяются для испытаний металлов.
• На нижней части станины предусмотрены отверстия для крепления прибора в специальному столу или верстаку.
• Габариты — 220 мм х 250 мм х 300 мм.
• Масса — 20 кг.

Применение:

•  Контроль прочности покрытий.
• При измерении прочности покрытий устанавливают инструмент №1.
• Ширина и длина образца 100х60 мм. Диаметр пуансона 20 мм. Внутренний диаметр матрицы 27 мм. Внутренний диаметр прижимного кольца 33 мм.
• Прибор Эриксена состоит из верхней и нижней стальных станин, поворотного прижимного устройства прибора, штурвала для перемещения пуансона с отсчетным устройством с вертикальной и круговой шкалой для измерения перемещения сферического наконечника пуансона.
• Верхняя и нижняя станины жестко скреплены между собой при помощи винтов.
• Поворотное прижимное устройство прибора фиксирует испытываемую пластину с покрытием.
• При помощи штурвала перемещают сферический наконечник пуансона до появления на испытываемом образце трещин, отслоений и т.д.
• Пластины для испытаний должны быть ровными, без признаков коробления и иметь следующие размеры: толщина пластин в диапазоне от 0,3 мм до 1,25 мм (толщина пластин измеряется микрометром с точностью до 0,01 мм); рекомендуется толщина пластин — от 0,5 мм до 0,8 мм; ширина пластины 60 мм; длина пластины 100 мм.
• Измеряют толщину высушенного покрытия с погрешностью 2 мкм.
• Прижимают испытываемую пластину, при помощи поворотного прижимного устройства штампа, между прижимным кольцом и матрицей штампа таким образом, чтобы покрытие пластины было обращено в сторону матрицы штампа, а сферический наконечник пуансона соприкасался со стороной испытываемой пластины, где нет покрытия.
• При помощи штурвала для вдавливания пуансона медленно (со скоростью 0,1…0,3 мм/с) перемещают пуансон до указанного в сертификате положения или до появления на покрытии трещины или отслаивания.
• Испытания проводят на 5 — 8 пластинах и вычисляют среднее арифметическое полученных значений глубины вдавливания.
• Прибор Эриксена особенно необходим для контроля прочности лакокрасочного покрытия пищевой жести, листовой и рулонной стали, из которых в дальнейшем методом штамповки будут изготавливаться детали и изделия.
