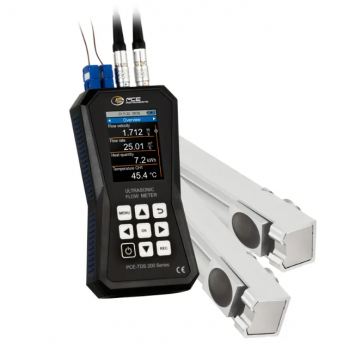

Расходомер PCE-TDS 200+ MR

Расходомер имеет диапазон измерения ±32 м / с. С точностью ±1,5% от измеренного значения при диаметре трубы DN ≥50, ±3,5% от измеренного значения при диаметре трубы DN <50 и воспроизводимости ±0,5% от измеренного значения расходомер является особенно точным средством измерения. Для установки датчиков на расходомер предоставляется помощь по установке. В руководстве по установке графически отображается качество сигнала расходомера. Кроме того, на графике показано, расположены ли датчики на правильном расстоянии друг от друга от расходомера. Чтобы выполнить измерение расхода с помощью расходомера, после ввода спецификаций трубы и среды отображается скорость потока, объемный расход и объем. При отображении показаний расходомера доступны самые разные единицы измерения. Так, например: m3, l, gal, igl, mgl, cf, bal, ib и ob.

Во время измерения можно записывать показания с помощью функции регистратора данных на ультразвуковом расходомере. При этом можно регулировать условия запуска и остановки и интервал хранения от 1 секунды до 12 часов на расходомере. Единовременно в точке хранения расходомера содержатся все измеренные значения. Показания сохраняются на встроенной памяти объемом 32 ГБ в ультразвуковом расходомере. При этом на ультразвуковом расходомере может быть сохранено 10 миллионов точек измерения.

Дополнительное программное обеспечение позволяет считывать записанные показания с расходомера. Для анализа показания расходомера могут отображаться как в табличном, так и в графическом виде. Для дальнейшей обработки показаний расходомера их можно экспортировать в формате файла .csv. В качестве альтернативы с помощью программного обеспечения можно создать отчет в формате PDF. Для упрощения работы расходомер можно регулировать с помощью программного обеспечения. С помощью программного обеспечения также возможен просмотр показаний ультразвукового расходомера в реальном времени.

Для определения количества тепла с помощью расходомера необходимы дополнительные две термопары. Они доступны на модели PCE-TDS 200+. Две термопары от расходомера подключаются к подаче и возврату трубопроводной системы. Измеряя разницу температур и измеряемый расход, расходомер может определять количество тепла. При необходимости расходомер может рассчитывать и отображать стоимость за единицу теплоемкости одновременно, во время измерения. Таким образом, расходомер находит свое применение, например, при проверке системы отопления.

Цветной ЖК-дисплей ультразвукового расходомера имеет размер 2,8 дюйма, что делает его легко читаемым. В качестве опции расходомер может быть оснащен сертификатом калибровки ISO или DAkkS.

PCE-TDS 200 MR датчик

Отдельные от направляющих датчики для размеров труб DN 50 … 700 / 57 … 720 мм. Его термостойкость составляет -30…160°C. Датчик на соответствующей направляющей расположен на одной направляющей, поэтому его можно расположить соответствующим образом. Под направляющими находятся магниты, которые позволяют ему самостоятельно прикрепляться к трубам с железосодержащим металлом.

Особенности:

• Диапазон измерения ±32 м / с
• Интерфейс USB-C для передачи данных
• Дополнительное программное обеспечение для анализа показаний
• Воспроизводимость ±0,5% от измеренного значения
• Измерение количества тепла
• Хранилище данных для 10 миллионов точек измерения
• Индивидуально регулируемые пределы аварийной сигнализации
• Опционально с сертификатом калибровки ISO или DAKKS
