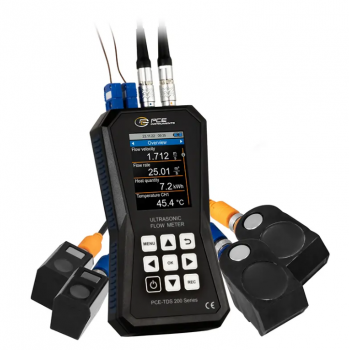

Расходомер PCE-TDS 200+ SM

Ультразвуковой расходомер PCE-TDS 200+ SM с 32 ГБ хранилища данных / диапазон измерения ±32 м/с / Воспроизводимость ±0,5% от измеренного значения / различные измерительные датчики / пределы аварийной сигнализации / 2,8-дюймовый ЖК-дисплей / для всех носителей / опционально с сертификатом калибровки DAkkS или ISO

Ультразвуковой расходомер имеет диапазон измерения ±32 м / с. С точностью ±1,5% от измеренного значения при диаметре трубы DN ≥50, ±3,5% от измеренного значения при диаметре трубы DN <50 и воспроизводимости ±0,5% от измеренного значения ультразвуковой расходомер является особенно точным средством измерения. Для установки датчиков на ультразвуковой расходомер, доступна помощь по установке. При установке вспомогательного оборудования графически отображается качество сигнала от ультразвукового расходомера. Кроме того, на графике показано, расположены ли датчики ультразвукового расходомера на правильном расстоянии друг от друга. Чтобы выполнить измерение расхода с помощью ультразвукового расходомера, после ввода спецификаций трубы и среды отображается скорость потока, объемный расход и объем. В ультразвуковом расходомере доступны самые разные единицы измерения для отображения измеренных значений. Так, например: m3, l, gal, igl, mgl, cf, bal, ib и ob.

Во время измерения можно записывать показания с помощью функции регистратора данных на ультразвуковом расходомере. При этом на ультразвуковом расходомере можно регулировать условия запуска и остановки, а также интервал сохранения от 1 секунды до 12 часов. В ультразвуковом расходомере точка хранения содержит все измеренные значения за один раз. Показания сохраняются на встроенной памяти объемом 32 ГБ в ультразвуковом расходомере. При этом на ультразвуковом расходомере может быть сохранено 10 миллионов точек измерения.

Дополнительное программное обеспечение позволяет считывать записанные показания с ультразвукового расходомера. Для анализа показания ультразвукового расходомера могут отображаться как в табличном, так и в графическом виде. Для дальнейшей обработки показаний ультразвукового расходомера их можно экспортировать в формате файла .csv. В качестве альтернативы с помощью программного обеспечения можно создать отчет в формате PDF. Для упрощения работы ультразвуковой расходомер можно настроить с помощью программного обеспечения. С помощью программного обеспечения также возможен прямой просмотр показаний ультразвукового расходомера.

Для определения количества тепла с помощью ультразвукового расходомера необходимы дополнительные две термопары. Они доступны на PCE-TDS 200+. Две термопары от ультразвукового расходомера подключаются к подаче и возврату трубопроводной системы. Измеряя разницу температур и измеряемый расход, ультразвуковой расходомер может определять количество тепла. При необходимости ультразвуковой расходомер может рассчитывать и отображать стоимость за единицу теплоемкости одновременно, во время измерения. Таким образом, ультразвуковой расходомер находит свое применение, например, при проверке системы отопления.

Цветной ЖК-дисплей ультразвукового расходомера имеет размер 2,8 дюйма, что делает его легко читаемым. Опционально ультразвуковой расходомер может быть оснащен сертификатом калибровки ISO или DAkkS.

PCE-TDS 200 S SENSOR

Небольшая пара датчиков для диаметров труб DN 15 … 100/20 … 108 мм. Подходит для труб особенно малого диаметра. Датчики имеют особенно небольшие размеры 45x30x30 мм и термостойкость -30 … 160 °C. Благодаря магнитам внизу датчики можно устанавливать на черных металлах. Кроме того, датчики ультразвукового расходомера могут быть подключены к трубе с помощью съемных стяжек.

PCE-TDS 200 M SENSOR

Средняя пара датчиков для диаметров труб DN 50 … 700 / 57 … 720 мм. Подходит для измерения расхода на трубах среднего размера. С помощью встроенных магнитов на датчиках к ультразвуковому расходомеру их можно прикрепить к железосодержащим трубам. В качестве альтернативы датчики могут быть прикреплены к трубе с помощью съемных стяжек. Термостойкость составляет -30…160°C.

Особенности:

• Диапазон измерения ±32 м / с
• Интерфейс USB-C для передачи данных
• Дополнительное программное обеспечение для анализа показаний
• Воспроизводимость ±0,5% от измеренного значения
• Измерение количества тепла
• Хранилище данных для 10 миллионов точек измерения
• Индивидуально регулируемые пределы аварийной сигнализации
• Опционально с сертификатом калибровки ISO или DAKKS
