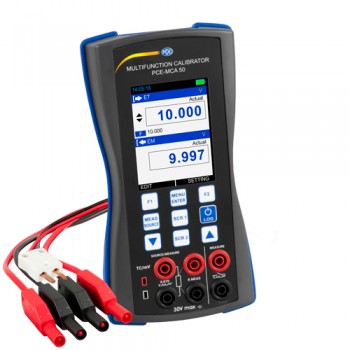

Регистратор данных PCE-MCA 50
Универсальный калибратор PCE-MCA 50 предназначен для калибровки и технического обслуживания. Этот универсальный калибратор позволяет измерять и моделировать электрические величины. Благодаря работе...
Загрузка...В наличии много
по запросу
по запросу
Универсальный калибратор PCE-MCA 50 предназначен для калибровки и технического обслуживания. Этот универсальный калибратор позволяет измерять и моделировать электрические величины. Благодаря работе от аккумулятора универсальный калибратор PCE-MCA 50 можно использовать в разных местах. Предлагаемые функции измерения делают его универсальным измерительным прибором, который может использоваться во многих областях. В зависимости от применения универсальный калибратор может работать до 17 часов без подзарядки батареи. Полученные результаты измерений могут быть сохранены во внутренней памяти измеренных значений. Это позволяет вместить до 15 000 значений.
Универсальный калибратор предлагает возможность генерации и измерения постоянного напряжения и постоянного тока. Универсальный калибратор работает простым способом, используя девять кнопок на передней панели. Тестовые линии и термопары также могут быть подключены. Универсальный калибратор выполняет функции измерения, моделирования напряжения и тока, а также проверки целостности. Измеренные значения можно прочитать на большом ЖК-дисплее.
Особенности PCE-MCA 50:
— Компактное портативное устройство
— Удобное меню
— Перезаряжаемый аккумулятор
— Регулируемая подсветка
— Экстремальное и среднее значение
— Тест на непрерывность
— Интерфейс USB
— ABS корпус с резиновой защитной крышкой
Технические характеристики PCE-MCA 50:
| Режимы отображения | Измерение: мA / V / mV / мA (24 в) / тест переключателя / температура термопары / термометр сопротивления / частота / импульс | ||
| Моделирование: мA / V / мV / мA (2 Вт) / резистор / термометр сопротивления / температура термопары / частота / импульс | |||
| Максимальное Входное Напряжение | 30 V DC | ||
| Измерение Входного Импеданса | Термопара, мV, V, частота, импульс: 1 МОм мA: 10 MΩ |
||
| Время срабатывания | <100 мс | ||
| Резистор | >4,7 кОм при термопаре / МВ / в / импульсе / частоте> <750 Ω при мА |
||
| Частота обновления дисплея | 10 чтений в секунду | ||
| Изоляция | 500 V DC | ||
| Хранение данных | 150000 показаний максимальных | ||
| Интерфейс | USB 2.0 | ||
| Дисплей | 3,2 » TFT светодиоды 240 x 320 пикселей Светодиодное освещение |
||
| Токовая петля выходного напряжения | 24 V DC / 24 mA | ||
| мA HART сопротивление контура | 250 Ω ±20 % | ||
| Специальные функции | Функция шага и рампы Автоматический и ручной режимы √x, x2: для функции измерения |
||
| Проходной тест | регулируемый порог до 100 Ом | ||
| Источник питания | аккумуляторная батарея, 3000 мАч 3.7 В | ||
| Продолжительность зарядки | макс. 5 часов | ||
| Блок питания | 100 … 240 В переменного тока, 50 / 60 Гц, выход 5 В постоянного тока при 1 а | ||
| Срок службы батареи | >17 ч: моделирование и измерение при низком ЖК-освещении> > 9 ч: измерение при низком ЖК-освещении |
||
| Габариты | 185,6 x 97,1 x 41,3 мм | ||
| Вес | <500 гр | ||
| Класс защиты | IP20 | ||
| Условия эксплуатации | 0 … +55 °C, 30 … 90 % относительной влажности (без конденсации) | ||
| Условия хранения | -20 … +60 °C, 30 … 90 % относительной влажности (без конденсации) | ||
| Время нагревания | 5 минут | ||
| Технические характеристики электрическое измерение | |||
| Параметры | Область измерения | Разрешение | Точность измерения |
| V | 0 … 30 V DC | 0,001 V | ±0,02 % от измерения ±2 Dgt |
| мA | 0 … 24 мA | 0,001 мA | ±0,02 % от измерения ±2 Dgt |
| Технические характеристики электрическое моделирование | |||
| Параметры | Область измерения | Разрешение | Точность измерения |
| V | 0 … 12 V DC | 0,001 V | ±0,02 % от измерения ±2 Dgt |
| мA | 0 … 24 мA | 0,001 мA | ±0,02 % от измерения ±2 Dgt |
| Технические характеристики измерение / моделирование термопары мV | |||
| Тип Термопары | Область измерения | Разрешение | Точность измерения |
| E | -200 … +1000 °C | 0,1 °C | ±0,3 °C |
| J | -200 … +1200 °C | 0,1 °C | ±0,3 °C |
| K | -200 … +1372 °C | 0,1 °C | ±0,3 °C |
| T | -200 … +400 °C | 0,1 °C | ±0,3 °C |
| B | +450 … +1800 °C | 0,1 °C | ±0,5 °C |
| R | 0 … +1750 °C | 0,1 °C | ±0,5 °C |
| S | 0 … +1750 °C | 0,1 °C | ±0,5 °C |
| N | -200 … +1300 °C | 0,1 °C | ±0,3 °C |
| мV | -10 … 80 мV -10 … 250 мV |
0,001 мV 0,01 мV |
±0,02 % от измерения ±4 мкм ±0,02 % от измерения ±0,02 мV |
| Технические характеристики измерение частоты | |||
| Область измерения | Разрешение | ||
| 0,0143 … 9,9999 Гц | 0,0001 Гц | ||
| 10 … 99,999 Гц | 0,001 Гц | ||
| 100 … 999,99 Гц | 0,01 Гц | ||
| 1000 … 9999,9 Гц | 0,1 Гц | ||
| 10000 … 50000 Гц | 1 Гц | ||
| Функция | Спецификация | ||
| Порог срабатывания | 0 … 12 В с шагом 1 в | ||
| Точность измерения | ±0,01 % от измерения ±1 Dgt | ||
| Поддерживаемые единицы | Гц, кГц, cph, cpm, sec., msec., µsec | ||
| Технические характеристики подсчет импульсов | |||
| Функция | Спецификация | ||
| Область измерения | 0 … 999999 импульсов | ||
| Порог срабатывания | 0 … 12 В с шагом в 1 | ||
| Технические характеристики генерации частоты | |||
| Область измерения | Разрешение | ||
| 0,0005 … 0,5 Гц | 0,00001 Гц | ||
| 0,5 … 50 Гц | 0,0001 Гц | ||
| 50 … 500 Гц | 0,001 Гц | ||
| 500 … 5000 Гц | 0,01 Гц | ||
| 5000 … 10000 Гц | 0,1 Гц | ||
| Функция | Спецификация | ||
| Выходная амплитуда положительная прямоугольная волна | 0 … 12 V PP (±0,5 V) | ||
| Выходная амплитуда симметричная прямоугольная волна | 0 … 6 V PP (±0,5 V) | ||
| Точность измерения | ±0,02 % от измеренного значения ±2 | ||
| Скважность | 1 … 99% (до 500 Гц) | ||
| Поддерживаемые единицы | Гц, кГц, cph, cpm, sec., msec., µsec. | ||
| Технические характеристики генерации импульсов | |||
| Функция | Спецификация | ||
| Область измерения | 0 … 999999 импульсов | ||
| Разрешение | 1 импульс | ||
| Выходная амплитуда положительная прямоугольная волна | 0 … 12 V PP (±0,5 V PP) | ||
| Выходная амплитуда симметричная прямоугольная волна | 0 … 6 V PP (±0,5 V PP) | ||
| Частота импульсов | 0,0005 … 10000 Гц | ||
| Скважность | 1 … 99% (до 500 Гц) | ||
| Технические характеристики измерение и моделирование | |||
| Параметры | Область измерения | Разрешение | Точность измерения |
| Сопротивление (Ω) | 0 … 400 Ω | 0,01 Ω | 4-проводные измерения: ±0,02 % измеряемого значения. ±0,01Ω моделирование: ±0,02 % от измерения ±0,02 Ω |
| 400 … 4000 Ω | 0,1 Ω | 4-проводные измерения: ±0,02 % измеряемого значения. ±0,1Ω моделирование: ±0,02 % от измерения ±0,15 Ω |
|
| Pt10 … Pt100 | -200 … +200 °C | Pt10 … Pt400: 0,01°C | 4-Проводное Измерение: ±0.15 °C, моделирование: ±0,15 °C |
| +200 … +600 °C +600 … +850 °C |
Pt500… Pt1000: 0,1 °C | 4-Проводное Измерение: ±0.3 °C, моделирование: ±0,35 °C | |
| Ni100 | -60 … +180°C | 0,01 °C | моделирование: ±0,35 °C, 4-Проводное Измерение: ±0.1 °C |
| Ni120 | -80 … +260 °C | 0,01 °C | моделирование: ±0,15 °C |
| Cu10 … Cu100 | -200 … +260 °C | 0,01 °C | 4-Проводное Измерение: ±0,2 °C, Моделирование: ±0,8 °C |
| Соответствующие типы термопар | |||
| Pt10 (285) Pt50 (385) Pt100 (385) Pt200 (385) |
Pt400 (385) Pt500 (385) Pt1000 (385) Pt100 (3926) |
Ni100 (672) Ni100 (618) Ni120 (672) |
Cu10 (427) Cu50 (427) Cu100 (427) |
Комплект поставки PCE-MCA 50:
- 1 х Регистратор данных PCE-MCA 50
- 6 х Измерительная линия (красный / черный)
- 6 х Зажим типа «крокодил» (красный / черный)
- 1 х USB-кабель
- 1 х Зарядный адаптер
- 1 х Измерительный провод Cu-Cu (подключение термопары)
- 1 х Сумка
- 1 х Инструкция по эксплуатации
