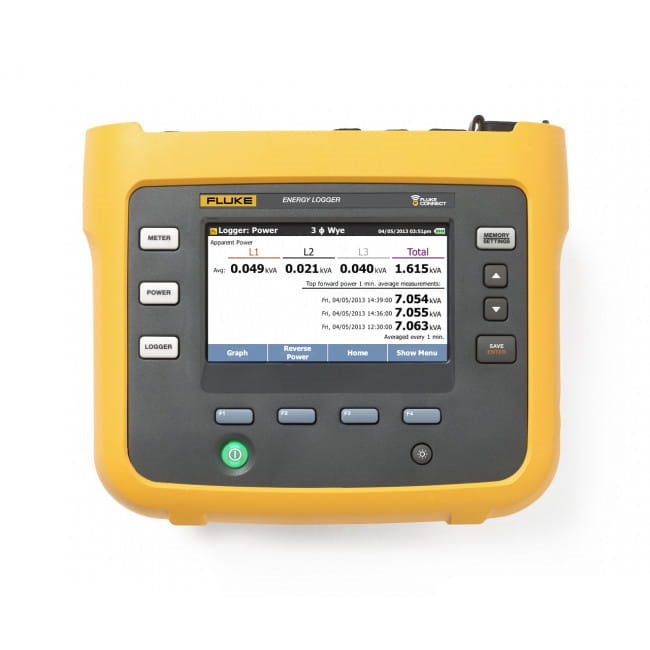

Регистратор качества электроэнергии Fluke 1734/INTL
Трехфазные регистраторы качества электроэнергии Fluke 1732 и Fluke 1734 позволяют легко обнаружить источники потерь электроэнергии. Определяйте, когда и где на вашем объекте потребляется энергия...
Загрузка...
по запросу
по запросу
Трехфазные регистраторы качества электроэнергии Fluke 1732 и Fluke 1734 позволяют легко обнаружить источники потерь электроэнергии. Определяйте, когда и где на вашем объекте потребляется энергия – от технологических входов до отдельных цепей. Удаленный доступ и обмен данными с вашей бригадой осуществляется через приложение Fluke Connect, так что вы можете оставаться на безопасном рабочем расстоянии и принимать важные решения в режиме реального времени. Это снижает необходимость в использовании защитных средств, а также в посещении объекта и контроле.
Профилирование энергопотребления на всех участках объекта позволяет выявить возможности для экономии электроэнергии, а также предоставляет необходимые для этого данные. Новый пакет ПО Energy Analyze позволяет сравнивать несколько точек данных во времени и создавать полную картину энергопотребления, что является первым шагом к сокращению расходов на электроэнергию.
Основные преимущества
- Основные измерения: Автоматическое получение и регистрация значений напряжения, силы тока, мощности, коэффициента мощности, потребляемой электроэнергии и связанных с ними параметров;
- Совместимость с Fluke Connect: Просмотр данных локально на приборе или через мобильное приложение Fluke Connect и программное обеспечение для настольного компьютера или через инфраструктуру WiFi предприятия;
- Удобная подача питания на прибор: Питание прибора непосредственно от измеряемой цепи;
- Наивысший рейтинг безопасности в отрасли: Соответствует стандартам безопасности 600 В CAT IV/1000 В CAT III для использования на технологическом входе и на более низких уровнях;
- Измерение параметров всех трех фаз: С 3 гибкими токоизмерительными датчиками в комплекте;
- Подробная регистрация: В приборах можно сохранять более 20 отдельных сеансов регистрации. Фактически все измеренные значения регистрируются автоматически, так что вы не потеряете тенденции измерения. Их даже можно изучать во время сеансов регистрации и перед загрузкой для анализа в режиме реального времени;
- Оптимизированный пользовательский интерфейс: Быстрая, управляемая графическая настройка позволяет получить нужные данные в любое время, а интеллектуальные функции проверки позволяют проверить правильность соединений, делая работу пользователя более надежной;
- Яркий цветной сенсорный экран: Выполнение удобного в полевых условиях анализа, а также проверок данных с полным графическим отображением Оптимизированный пользовательский интерфейс: Получайте точные данные каждый раз при помощи быстрых управляемых графических настроек, будьте уверены в правильности соединений благодаря функции интеллектуальной проверки;
- Полная настройка в «полевых условиях на передней панели или в приложении Fluke Connect: Нет необходимости возвращаться в мастерскую для загрузки и установки или нести компьютер к электрическому шкафу;
- Полностью интегрированная регистрация: Подключите другие устройства Fluke Connect к Fluke 1734 для одновременной регистрации двух других параметров измерения — поддерживаются практически любые параметры, доступные на беспроводном цифровом мультиметре или модуле Fluke Connect;
- Прикладное программное обеспечение Energy Analyze Plus: Загрузите это приложение и при помощи наших автоматически генерируемых отчетов анализируйте все характеристики энергопотребления.
Технические характеристики Fluke 1734/INTL:
| Fluke 1734/INTL | |||||
|---|---|---|---|---|---|
| Характеристики | |||||
| Точность | |||||
| Параметр | Диапазон | Максимальное разрешение | Собственная погрешность при эталонных условиях (% от показания +% полной шкалы) | ||
| Напряжение | 1000 В | 0,1 В | ±(0,2% + 0,01%) | ||
| Ток: прямой ввод | i17xx-flex 1500 12″ | 150А | 0,1 А | ±(1% + 0,02%) | |
| 1500 А | 0,1 А | ||||
| i17xx-flex 3000IP 24 дюйма 3000 А | 300 А | 0,01 А (мин. 3,0 A) 3 | ±(1 % + 0,03 %) | ||
| 3000 А | 1 А | ||||
| i17xx-flex 6000IP 36 дюймов 6000 А | 600 А | 1 А | ±(1,5% + 0,03%) | ||
| 6000А | 10А | ||||
| Клещи i40s-EL | 4 A | 1 мА | ±(0,7% + 0,02%) | ||
| 40 А | 10 мА | ||||
| Частота | от 42,5 до 69 Гц | 0,01 В | ± (0,1 %) | ||
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ±(0,2 % + 0,02 %) | ||
| Мин./макс. напряжение | 1000 В | 0,1 В | ±(1% + 0,1%) | ||
| Ток мин./макс. | Зависит от принадлежности | Зависит от принадлежности | ±(5 % + 0,2 %) | ||
| Общее гармоническое искажение (THD) напряжения | 1000 % | 0,1 % | ±0,5 % | ||
| Общее гармоническое искажение (THD) силы тока | 1000 % | 0,1 % | ±0,5 % | ||
| Точность датчиков тока | |||||
|---|---|---|---|---|---|
| Параметр | Величина влияния | iFlex1500IP-12 | iFlex3000IP-24 | iFlex6000IP-36 | i40S-EL |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия E a | |||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Полная энергия E ap | |||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
| Реактивная энергия E r | 0 ≤ PF ≤ 1 | 11 | |||
| Коэффициент мощности PF | — | 11 | |||
| Коэффициент сдвига | |||||
| Коэффициент мощности DPF/cosΦ | |||||
| Дополнительная неопределенность в % от диапазона | В P-N >250 В | 0,015 % | 0,023 % | 0,023 % | 0,015 % |
| Электрические характеристики | |
|---|---|
| Питание | |
| Диапазон напряжения: | от 100 В до 500 В с использованием входной предохранительной втулки при питании от цепи измерения от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) |
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД | ≥ 68,2% (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети | 50/60 Гц ± 15% |
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки | < 6 часов |
| Сбор данных | |
| Разрешение | 16-битная синхронная выборка |
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ соединение «открытым треугольником», только токи (изучение нагрузок) |
| Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий |
| Базовый интервал | |
| Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
| Интервал усреднения | По выбору пользователя: 1 сек, 5 сек, 10 сек, 30 сек, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Мин./макс. значения времени усреднения | Напряжение, сила тока: среднеквадратичное значение полного цикла обновляется каждые полцикла Вспом. питание: 200 мс |
| Интервал потребления (режим измерителя энергии) | |
| Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал | По выбору пользователя: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл |
| Соответствие стандартам | |
| Питание | IEEE 1459 |
| Интерфейсы | |
| USB-A | Передача файла через USB-накопитель, обновление прошивки Макс. ток: 120 мА |
| WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (необходима модель 1734/INTL или 1732 с обновлением) |
| USB-mini | Загрузка данных с устройства на ПК |
| Входы напряжения | |
| Число входов | 4 (3 фазы и нейтраль) |
| Максимальное входное напряжение | 1000 V rms, CF 1,7 |
| Полное входное сопротивление | 10 МОм |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Категория измерения | 1000 V CAT III / 600 V CAT IV |
| Входы тока | |
| Число входов | 3, режим выбирается автоматически для подключенного датчика |
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Вспомогательные входы | |
| Число входов | =»2″ |
| Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014) | Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение | |
| Число входов | =»2″ |
| Поддерживаемые модули | Fluke Connect® серии 3000 |
| Сбор данных | 1 показание/с |
| Характеристики условий эксплуатации | |
| Диапазон рабочих температур | от –10 до +50 °C (от 14 до 122 °F) |
| Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95% отн. влажн. от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75% отн. влажн. от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45% отн. влажн. |
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении | 12 000 м |
| Корпус | IP50 согласно EN60529 |
| Вибрация. | MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность | IEC 61010-1 Сетевой вход IEC: Категория перенапряжения II, Степень загрязнения 2 Клеммы напряжения: Категория перенапряжения IV, степень загрязнения 2 IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В |
| Электромагнитная совместимость | EN 61326-1: Промышленный CISPR 11: группа 1, класс A |
| Температурный коэффициент | 0,1 x спецификация погрешности/°C |
| Общие характеристики | |
| Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Гарантия | Прибор и блок питания: Два года (не распространяется на батарею) Аксессуары: один год Цикл калибровки: два года |
| Размеры | Прибор: 19,8 x 16,7 x 5,5 см (7,8 x 6,6 x 2,2 дюйма) Источник питания: 13,0 x 13,0 x 4,5 см (5,1 x 5,1 x 1,8 дюйма) Прибор с подключенным источником питания: 19,8 x 16,7 x 9 см (7,8 x 6,6 x 3,5 дюйма) |
| Масса | Прибор: 1,1 кг (2,5 фунта) Источник питания: 400 г (0,9 фунта) |
| Защита от несанкционированного вскрытия | Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток | 100 кА (50/60 Гц) |
| Собственная ошибка при эталонных условиях* | ± 0,7 % от показаний |
| Погрешность 173x + iFlex | ±(1% от показаний + 0,02% от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры | 0,05% показаний/°C 0,09% показаний/°F |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм (12 дюймов) |
| Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала | 2 м (6,6 футов) |
| Масса | 115 г |
| Материал кабеля щупа | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Диапазон рабочих температур | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация | от 15% до 85% без конденсации |
| Степень защиты | IEC 60529:IP50 |
| Гарантия | Один год |
Комплект поставки Fluke 1734/INTL:
- Регистратор качества электроэнергии Fluke 1734/INTL
- Флэш-накопитель USB (4 ГБ) (содержит руководство пользователя и программное обеспечение Fluke Energy Analyze Plus)
- USB-кабель
- Плоский кабель 3PHVL-173
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см
- Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м
- Зажим типа «крокодил» — 4 шт
- Мягкий чехол C173x
- Комплект цветных наклеек
- Магнит датчика MP1 — 4 шт
- Тонкие гибкие токоизмерительные датчики i173X-flex1500 12 дюймов — 3 шт
- Сетевой шнур
- Комплект документов (краткий справочник, меры безопасности)
