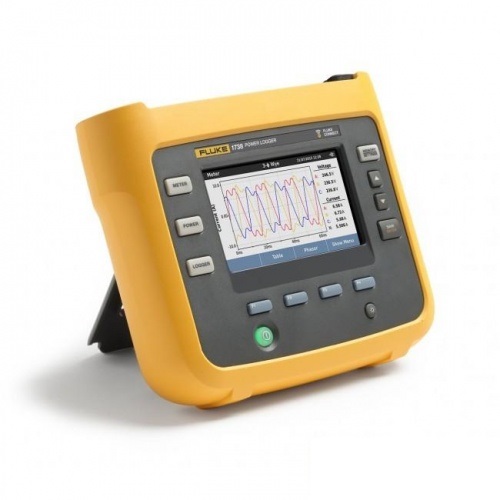

Регистратор качества электроэнергии Fluke 1738
Регистратор качества электроэнергии Fluke 1738 - это профессиональный прибор для специалистов-электриков, работающих в производственно-промышленной сфере, предприятиях коммунального хозяйства,...
Загрузка...
по запросу
по запросу
Регистратор качества электроэнергии Fluke 1738 — это профессиональный прибор для специалистов-электриков, работающих в производственно-промышленной сфере, предприятиях коммунального хозяйства, коммерческих организациях и др.
Основные возможности модели:
- выявление и устранение неисправностей связанных с качеством электроэнергии;
- техническое обслуживание, в т.ч. профилактическое;
- регистрация данных в процессе длительного наблюдения в т.ч. для поиска бессистемных аномалий сигнала;
- проведение энергоаудита в трехфазных сетях — анализ нагрузки, потребления и др.
Расширенный функционал
Модель 1738 отличается от младшей в линейке рядом функций. Режим для определения пускового тока будет полезен в тех случаях, когда нужно отследить кратковременные перепады при переключении нагрузки. Регистратор качества электроэнергии Fluke 1738 способен фиксировать форму сигнала для упрощенного поиска причин скачков напряжения.
Кроме того, устройство оборудовано функцией составления сводного отчета с подробными снимками сигналов в соответствии со стандартом EN50160 для расширенного анализа параметров энергосистемы предприятия.
Fluke Connect и дополнительное ПО
Регистратор качества электроэнергии совместим с фирменной технологией, которая позволяет передавать данные измерений в реальном времени на ПК или мобильные девайсы. Это решение также помогает реализовать удаленное управление в тех случаях, когда есть угроза для безопасности специалиста, и расширить возможности устройства путем совместных замеров с мультиметром. При работе с Fluke Connect можно легко и удобно обмениваться полученным результатами с коллегами.
ПО “Energy Analyze Plus” используется для анализа показаний на мощностях ПК и составления отчетности для клиентов или руководства с графиками, таблицами и т.д.
Особенности и преимущества
Fluke 1738 регистрирует и определяет до 500 показателей качества электроэнергии, благодаря чему данные отличаются глубиной и детализацией. В частности, прибор измеряет такие параметры, как сила тока, мощность, полный спектр гармоник, провалы, потребление, коэффициент нелинейных искажений и др.
Подробная регистрация данных вкупе с функциями логгера для наблюдений на протяжении нескольких дней или недель особенно полезны при работе со сложными, комплексными электроустановками.
Другие полезные функции и особенности устройства:
- питание от исследуемой цепи;
- функционал осциллографа — графическое представление результатов;
- фиксация кратковременных перепадов напряжения;
- запись пиковых показаний, настройка интервала измерения и усреднения;
- комплектный гибкий датчик для замеров силы тока до 1500А;
- автоматическая проверка подключения на ошибки;
- электробезопасность по классу 600 В/КАТ IV.
Технические характеристики Fluke 1738:
| Fluke 1738 | |||
|---|---|---|---|
| Параметр | Диапазон | Разрешение | Собственная погрешность при нормальных условиях (% от показаний + % от полной шкалы) |
| Напряжение | 1000 В | 0,1 В | ± (0,2 % + 0,01 %) |
| Ток: прямой ввод | |||
| i17xx-flex 1500 12″ | 150 А | 0,1 В | ± (1 % + 0,02 %) |
| 1500 А | 1 А | ||
| i17xx-flex 3000 24″ | 300 А | 1 А | ± (1 % + 0,03 %) |
| 3000 А | 10 А | ||
| i17xx-flex 6000 36″ | 600 А | 1 А | ± (1,5 % + 0,03 %) |
| 6000 А | 10 А | ||
| Клещи i40s-EL | 4 А | 1 мА | ± (0,7 % + 0,02 %) |
| 20 А | 10 мА | ||
| Частота | От 42,.5 до 69 Гц | 0,01 В | ± (0,1 %) |
| Вспомогательный вход | ±10 В постоянного тока | 0,1 мВ | ± (0,2 % + 0,02 %) |
| Мин./макс. напряжение | 1000 В | 0,1 В | ± (1 % + 0,1 %) |
| Ток мин./макс. | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ± (5 % + 0,2 %) |
| коэффициент гармоник по напряжению | 1000% | 0.10% | ±0,5 |
| коэффициент гармоник тока | 1000% | 0.10% | ±0,5 |
| Гармоники напряжения с 2 по 50 | 1000 В | 0,1 В | ≥ 10 В: ±5 % показаний |
| < 10 В: ±0,5 В | |||
| Гармоники тока с 2 по 50 | Определяется дополнительным оборудованием | Определяется дополнительным оборудованием | ≥ 3 % диапазона тока: ±5 % показаний |
| ≥ 3 % диапазона тока: ±0,15 % показаний | |||
| Несимметрия | 100% | 0.10% | ±0,2 |
| Основная неопределенность ± (% от показаний + % диапазона)¹ | |||||
|---|---|---|---|---|---|
| Величина влияния | iFlex1500-12 | iFlex3000-24 | iFlex6000-36 | i40S-EL | |
| 150 A / 1500 A | 300 A / 3000 A | 600 A / 6000 A | 4 A / 40 A | ||
| Активная мощность P | PF ≥ 0,99 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Ea | |||||
| Полная мощность S | 0 ≤ PF ≤ 1 | 1,2 % + 0,005 % | 1,2 % + 0,0075 % | 1,7 % + 0,0075 % | 1,2 % + 0,005 % |
| Активная энергия Eap | |||||
| Реактивная мощность Q | 0 ≤ PF ≤ 1 | 2,5 % от измеренной полной мощности | |||
| Реактивная энергия Er | |||||
| Коэффициент мощности PF | — | ±0,025 | |||
| Коэффициент реактивной мощности | |||||
| DBF/cosϕ | |||||
| Дополнительная неопределенность в % диапазона¹ | В P-N>250 В | 0.02% | 0.02% | 0.02% | 0.02% |
| ¹Диапазон = 1000 В x Iдиапазон Эталонные условия:
|
|||||
| Электрические характеристики | |
|---|---|
| Питание | |
| Диапазон напряжения: | от 100 до 500 В с использованием входной предохранительной втулки при питании от цепи измерения |
| от 100 до 240 В при использовании стандартного шнура питания (IEC 60320 C7) | |
| Потребляемая мощность | Максимум 50 ВА (макс. 15 ВА при питании через ввод IEC 60320) |
| КПД | ≥ 68,2 % (в соответствии с правилами энергосбережения) |
| Макс. потребление без нагрузки | < 0,3 Вт только при питании через ввод IEC 60320 |
| Частота питающей сети | 50/60 Гц ± 15 % |
| Батарея | Литий-ионная 3,7 В, 9,25 Вт-ч, заменяется пользователем |
| Время работы от аккумулятора | Четыре часа в стандартном режиме работы, до 5,5 часов в режиме энергосбережения |
| Время зарядки | < 6 часов |
| Сбор данных | |
| Разрешение | 16-битная синхронная выборка |
| Частота получения данных | 10,24 кГц на 50/60 Гц, синхронизируется с частотой сети |
| Частота входного сигнала | 50/60 Гц (от 42,5 до 69 Гц) |
| Типы цепей | 1-φ, 1-φ IT, расщепленная фаза, 3-φ дельта, 3-φ соединение звездой, 3-φ соединение звездой IT, 3-φ соединение звездой сбалансированное, 3-φ метод Арона/Блонделя (2-элементная дельта), 3-φ дельта без одного плеча, только токи (изучение нагрузок) |
| Объем памяти | Внутренняя флэш-память (не заменяемая пользователем) |
| Объем памяти | Обычно 10 сеансов регистрации длительностью 8 недель с 1-минутным интервалом и 500 событий¹ |
| ¹Количество возможных сеансов записи и период записи зависят от требований пользователя. | |
| Базовый интервал | |
| Измеренные параметры | Напряжение, ток, вспом., частота, THD В, THD А, мощность, коэффициент мощности, фундаментальная мощность, DPF, энергия |
| Интервал усреднения | Выбирается пользователем: 1 с, 5 с, 10 с, 30 с, 1 мин, 5 мин, 10 мин, 15 мин, 30 мин |
| Мин./макс. значения времени усреднения | Напряжение, ток: полный цикл RMS обновляется каждые полцикла (URMS1/2 согласно IEC61000-4-30 Aux, питание: 200 мс |
| Интервал потребления (режим измерителя энергии) | |
| Измеренные параметры | Энергия (Втч, варч, ВАч), коэффициент мощности, максимальная нагрузка, стоимость энергии |
| Интервал | Выбирается пользователем: 5 минут, 10 минут, 15 минут, 20 минут, 30 минут, выкл. |
| Измерение качества электроэнергии | |
| Измеряемый параметр | Напряжение, частота, разбаланс, гармоники напряжения, THD В, ток, гармоники, THD А, TDD |
| Интервал усреднения | 10 мин. |
| Отдельные гармоники | Гармоника с 2 по 50 |
| Суммарный коэффициент искажений | Рассчитано на 50 гармоник |
| События | Напряжение: провалы, выбросы, прерывания, ток: пусковой ток |
| параметров, задаваемых внешними сигналами | Полный цикл RMS обновляется каждые полцикла напряжения и тока (Urms1/2 согласно IEC61000-4-30) |
| Сигнал напряжения и тока | |
| Соответствие стандартам | |
| Гармоники | IEC 61000-4-7: класс 1 |
| IEEE 519 (кратковременные гармоники) | |
| Качество электроэнергии | IEC 61000-4-30 класс S, IEC62586-1 (устройство PQI-S) |
| Питание | IEEE 1459 |
| Соответствие качества электроэнергии | EN50160 (для измеренных параметров) |
| Интерфейсы | |
| USB-A | Передача файла через USB-накопитель, обновление прошивки |
| Макс. ток: 120 мА | |
| WiFi | Передача файлов и дистанционное управление посредством прямого подключения или инфраструктуры WiFi |
| Bluetooth | Считывание вспомогательных данных измерений с модулей Fluke Connect® серии 3000 (требуется опция обновления 1738 или 1736) |
| USB-mini | Загрузка данных с устройства на ПК |
| Входы напряжения | |
| Число входов | 4 (3 фазы и нейтраль) |
| Максимальное входное напряжение | 1000 В (среднекв. знач.) , CF 1,7 |
| Полное входное сопротивление | 10 МОм |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Категория измерения | 1000 В CAT III/600 В CAT IV |
| Входы тока | |
| Число входов | 4, режим выбирается автоматически для подключенного датчика |
| Входное напряжение | Вход на зажиме: 500 мВ (среднекв. знач.)/50 мВ (среднекв. знач.), CF 2,8 |
| Вход пояса Роговского | 150 мВ (среднекв. знач.) / 15 мВ (среднекв. знач.) при 50 Гц, 180 мВ (среднекв. знач.) / 18 мВ (среднекв. знач.) при 60 Гц; CF 4; все при номинальном диапазоне щупа |
| Диапазон | От 1 А до 150 А / от 10 А до 1500 А с тонким гибким датчиком тока, i17XX-flex1500 12 дюймов |
| От 3 А до 300 А / от 30 А до 3000 А с тонким гибким датчиком тока, i17XX-flex3000 24 дюймов | |
| От 6 А до 600 А / от 60 А до 6000 А с тонким гибким датчиком тока, i17XX-flex6000 36 дюймов | |
| От 40 мА до 4 А / от 0,4 А до 40 А с клещами 40 А i40s-EL | |
| Полоса пропускания (-3 дБ) | 42,5 Гц – 3,5 кГц |
| Масштабирование | 1:1 и переменное |
| Дополнительные входы | |
| Число входов | 2 |
| Диапазон входного сигнала | от 0 до ±10 В постоянного тока, 1 показание/с |
| Коэффициент масштабирования (доступен с 2014 г.) | Формат: mx + b (усиление и смещение), задается пользователем |
| Отображаемые единицы (доступны с 2014 г.) | Настраиваемые пользователем (7 символов, например, °C, ф./кв. д. или м/с) |
| Беспроводное соединение | |
| Число входов | 2 |
| Поддерживаемые модули | Fluke Connect® серии 3000 |
| Сбор данных | 1 показание/с |
| Характеристики условий эксплуатации | |
| Рабочая температура | от –10 °C до +50 °C (от 14 °F до 122 °F) |
| Температура хранения | от –20 °C до +60 °C (от –4 °F до 140 °F), с батареей: от –20 °C до +50 °C (от –4 °F до 122 °F) |
| Допустимая влажность при работе | от 10 °C до 30 °C (от 50 °F до 86 °F) макс. 95 % отн. влажн. |
| от 30 °C до 40 °C (от 86 °F до 104 °F) макс. 75 % отн. влажн. | |
| от 40 °C до 50 °C (от 104 °F до 122 °F) макс. 45 % отн. влажн. | |
| Высота над уровнем моря при эксплуатации | До 2000 м (до 4000 м со снижением рейтинга до 1000 В CAT II / 600 В CAT III / 300 В CAT IV) |
| Высота над уровнем моря при хранении | 12 000 м |
| Корпус | IP50 согласно EN60529 |
| Вибрация. | MIL-T-28800E, тип 3, класс III, тип B |
| Безопасность | IEC 61010-1 |
| Ввод сети IEC: перенапряжение категория II, степень загрязнения 2 | |
| Клеммы напряжения: перенапряжение категория IV, степень загрязнения 2 | |
| IEC 61010-2-031: CAT IV 600 В / CAT III 1000 В | |
| Электромагнитная совместимость | EN 61326-1: Industrial CISPR 11: группа 1, класс A |
| Корея (KCC): оборудование класса А (промышленное передающее оборудование и оборудование для связи) | |
| (USA (FCC): 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |
| Температурный коэффициент | 0,1 x спецификация погрешности/°C |
| Общие характеристики | |
| Цветной ЖК-дисплей | 4,3-дюймовый TFT с активной матрицей, 480 x 272 пикселей, сенсорная панель |
| Гарантия | Прибор и блок питания: Два года (не распространяется на батарею) |
| Аксессуары: один год | |
| Цикл калибровки: два года | |
| Размеры | Прибор: 19,8 см х 16,7 см х 5,5 см (7,8 д. х 6,6 д. х 2,2 д.) |
| Источник питания: 13,0 см x 13,0 см x 4,5 см (5,1 д. x 5,1 д. x 1,8 д.) | |
| Прибор с подключенным источником питания: 19,8 см x 16,7 см x 9 см (7,8 д. x 6,6 д. x 3,5 д.) | |
| Масса | Прибор: 1,1 кг (2,5 фунта) |
| Источник питания: 400 г (0,9 фунта) | |
| Защита от несанкционированного вскрытия | Слот для замка Kensington |
| Характеристики гибкого датчика тока i17xx-flex 1500 12 дюймов | |
| Диапазон измерения | от 1 до 150 А переменного тока / от 10 до 1500 А переменного тока |
| Допустимый ток | 100 кА (50/60 Гц) |
| Основная погрешность при нормальных условиях* | ± 0,7 % от показаний |
| Погрешность 173x + iFlex | ± (1 % от показаний + 0,02 % от диапазона) |
| Температурный коэффициент в диапазоне рабочей температуры | 0,05 % показаний/°C 0,09 % показаний/°F |
| Рабочее напряжение | 1000 В CAT III, 600 В CAT IV |
| Длина кабеля щупа | 305 мм (12 дюймов) |
| Диаметр кабеля щупа | 7,5 мм (0,3 дюйма) |
| Минимальный радиус изгиба | 38 мм (1,5 дюйма) |
| Длина кабеля выходного сигнала | 2 м (6,6 футов) |
| Масса | 115 г |
| Материал кабеля щупа | TPR |
| Материал муфты | POM + ABS/PC |
| Выходной кабель | TPR/PVC |
| Рабочая температура | от –20 °C до +70 °C (от –4 °F до 158 °F) температура проверяемого проводника не должна превышать 80 °C (176 °F) |
| Температура, в нерабочем состоянии | от –40 °C до +80 °C (от –40 °F до 176 °F) |
| Относительная влажность, эксплуатация | от 15 % до 85 % без конденсации |
| Степень защиты | IEC 60529:IP50 |
| Гарантия | Один год |
* Стандартные условия:
|
|
Комплект поставки Fluke 1738:
- Регистратор энергии Fluke 1738
- Источник питания
- Тестовые провода для измерения напряжения
- Зажимы типа «крокодил» (4 шт.)
- Гибкий токоизмерительный датчик на 1500 А с длиной окружности 30 см (4 шт.)
- Мягкий футляр
- Программное обеспечение для анализа электроэнергии
- Ремешок на магнитной подвеске
- Магнитные датчики напряжения (4 шт.)
- Адаптер Wi-Fi/BLE*
- Шнуры сетевого питания
- Комплект цветных наклеек и документация на запоминающем устройстве USB
