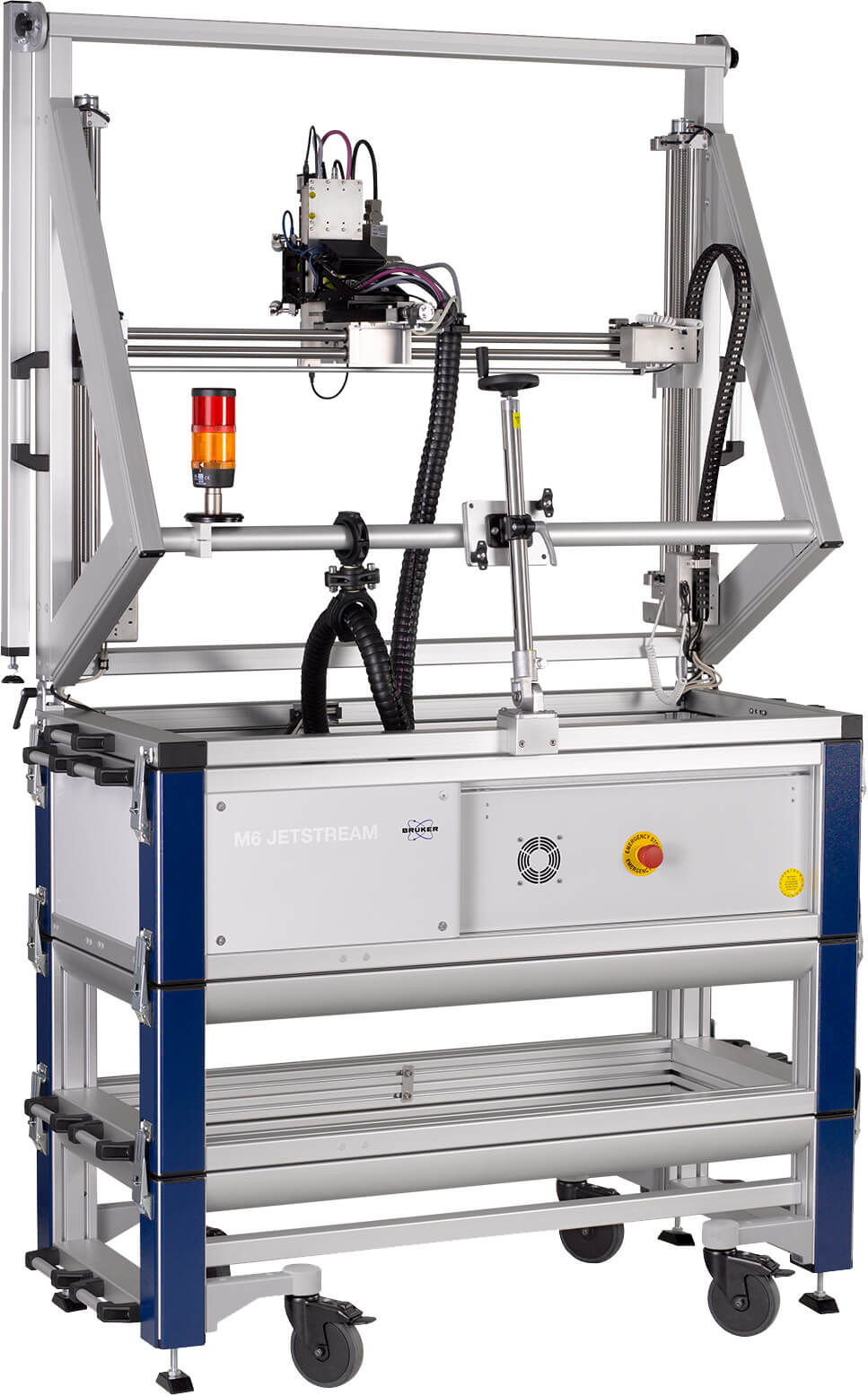

Спектрометр M6 JETSTREAM предназначен для неразрушающего элементного анализа и элементного картирования больших объектов. Мобильная конструкция прибора позволяет размещать его рядом с объектом исследования в галерее, музее или в цехе. Важнейшими исследовательскими характеристиками спектрометра являются максимальная область картирования 800 × 600 мм, переменный размер рентгеновского пучка и скорость сканирования до 100 мм/с. Поскольку система способна измерять «на лету», то время анализа на каждую точку можно установить на уровне 1 мс. M6 JETSTREAM может быть использован для измерений в двух основных положениях. В режиме вертикального измерения (например, картин) рама спектрометра может отклоняться на ±10° для тонкой подстройки к геометрии объекта. В качестве альтернативы, вся установка может быть наклонена на 90° для измерения горизонтальных объектов с верхним расположением рентгеновской трубки. В этом случае образец оптимально расположен на оси Z для простой юстировки по высоте.
Тип | мобильный |
Материал образцов / применение | геология, стекло / керамика, драгоценные металлы, археология, реставрация и искусствоведение, растения, продукты питания, потребительские товары |
Метод анализа | микрорентгеновская флуоресценция |
Применение | области размером от 10 мкм, крупногабаритные объекты |
Диапазон измерения элементов (стандартно) | F–U |
Диапазон измерения элементов (опция) | F–U |
Анод рентгеновской трубки (стандартно) | Rh |
Анод рентгеновской трубки (опция) | Нет |
Количество рентгеновских трубок, шт. | 1 |
Количество детекторов, шт. | 1, 2 – опция |
Активная площадь детектора, мм² | 30–60 |
Материал входного окна детектора | Бериллий |
Мощность рентгеновской трубки, Вт | 30–40 |
Коллиматорная оптика | Опция |
Поликапиллярная оптика | Да |
Диаметр пучка, мм | 0,025–4,5 |
Автоматический сменщик коллиматоров первичного пучка | Нет |
Фильтры первичного рентгеновского пучка | 5 |
Автоматический сменщик фильтров первичного излучения | Да |
Фильтры первичного рентгеновского пучка для установки вручную | Нет |
Вакуумирование измерительной камеры | Нет |
Создание инертной среды в измерительной камере, гелий | Опция |
Видеокамера для обзора области анализа | Да |
Видеомикроскоп с увеличением, крат | 30 |
Лазерная система наведения на область анализа | Да |
Максимальный вес образца, кг | Не ограничен |
Размеры столика для установки образца, мм | Не ограничен |
Моторизация столика по осям XY | Да |
Моторизация столика по осям XYZ | Да |
Максимальные габариты образца, мм | Не ограничен |
Масса спектрометра, кг | 200 |
Габаритные размеры (Ш × Г × В), см | 1400 × 650 × 2250 |
Пакет программного обеспечения AMICS для минералогического анализа | Опция |
