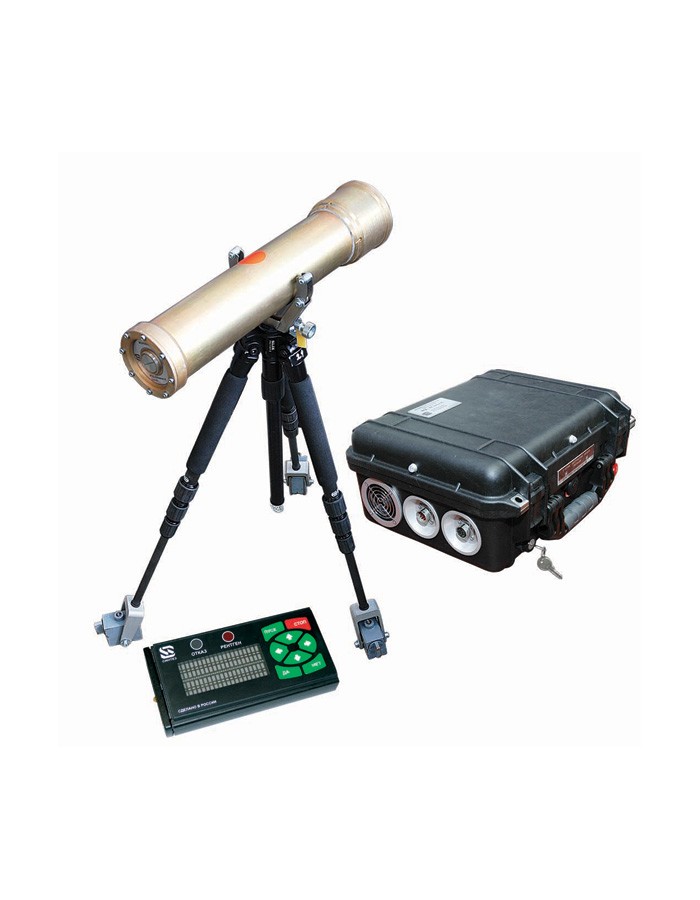

Рентгеновский аппарат РПД-150С
Загрузка...
Северная версия рентгеновского аппарата РПД-150 была специально создана для работы в условиях влаги и пониженных температур. В этой версии аппарата блок питания и управления имеет герметичную конструкцию и электроподогрев платы микропроцессора, что обеспечивает надёжную работу при отрицательных температурах. Управление и ввод параметров рентгеновского дефектоскопа РПД-150С (северный) осуществляются с помощью пульта дистанционного управления, имеющего дисплей с удобным меню и яркой индикацией.
Управление и ввод параметров рентгеновского дефектоскопа РПД-150С (северный) осуществляются с помощью пульта дистанционного управления, имеющего дисплей с удобным меню и яркой индикацией.
Рентгеновские аппараты серии «С» могут снабжаться системой радиоуправления, позволяющей работать без кабеля связи БПУ — ПДУ и увеличить максимальное расстояние между оператором и аппаратом до 200 м. При этом алгоритм управления аппаратом не изменяется. Система радиоуправления рентгеновскими аппаратами РПД-150 состоит из двух модулей:
- Модуль радиоканала БПУ — закрепляется на БПУ, питается от него и присоединяется к нему коротким кабелем.
- Модуль радиоканала ПДУ — питается от внутреннего аккумулятора. ПДУ питается от этого же аккумулятора и присоединяется к модулю кабелем (0,5-1 м).
В комплект поставки также входит стандартное зарядное устройство системы радиоуправления для зарядки аккумулятора блока оператора и футляр для размещения системы. В настоящее время портативные рентренаппараты серии РПД, поставляются в Великобританию, Германию, страны Балтии, Индию, ОАЭ и Бразилию. По заявке могут быть представлены отзывы специалистов эксплуатирующих приборы в Российских компаниях.
Технические характеристики:
| Параметры | Значения |
| РПД-150 | |
| Максимальная потребляемая мощность, Вт | 220 |
| Максимальная мощность на аноде, Вт | 150 |
| Диапазон установки анодного напряжения, кВ | 50 ÷ 150 |
| Максимальная толщина просвечиваемой стали, мм | 20 |
| Диапазон установки анодного тока, мА | 0,1 ÷ 3,0 |
| Диаграмма излучения | 60°×80° |
| Фокусное пятно (по паспорту на трубку), мм | 0,8×0,8 |
| Диапазон рабочих температур, °C | от -10° до +40° (северная: от -30° до + 40°С) |
| Диапазон установки времени экспозиции с шагом 1 с, с | |
| Питание — однофазная сеть переменного тока | |
| Тип рентгеновской трубки | |
| Габаритные размеры, мм /вес, кг: | |
| Моноблок (без свинцовой защиты) | 470х130х110 / 4,9 |
| Моноблок (с рукоятками) | |
| Моноблок (без рукояток) | |
| Блок питания и управления | 414×345×180 / 7,0 |
| ПДУ | 210×100×26 / 0,3 |
| Аккумуляторный блок | 270×250×120 / 10,0 |
Стандартная комплектация:
- моноблок в футляре;
- блок питания и управления (БПУ) в кейсе;
- пульт дистанционного управления (ПДУ) с тонким кабелем длиной 50 м на катушке;
- соединительный кабель (моноблок БПУ) длиной 5 м;
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м;
- сумка для укладки кабелей.
Дополнительные принадлежности и приспособления к рентгеновскому аппарату РПД-150 С:
- Штатив с прорезиненными опорами для РПД 150;
- Комплект магнитных опор к штативу
- Лазерный прицел для РПД 150;
- Аккумуляторный блок с ЗУ для РПД 150
- Защитный кожух с заглушкой для РПД 150
- Комплект крепления к трубе для РПД 200 и РПД 150
- Каретка для перемещения р/а РПД-150/200 вокруг трубы
