Рентгеновский аппарат РПД-200П
Серия переносных рентгеновских аппаратов РПД-200 представлена моделями: РПД-200 с боковым выходом излучения и РПД-200 П с панорамным выходом излучения.
Моноблоки всех аппаратов данной серии работают в режиме с постоянным регулируемым анодным напряжением и током рентгеновской трубки. Высокая надежность аппаратов РПД-200 обеспечивается наличием режима автоматической тренировки рентгеновской трубки. Режим работы аппаратов: повторно-кратковременный. Максимальное время непрерывной работы из холодного состояния до отключения аппарата по перегреву на максимальной мощности — порядка 30 минут, в зависимости от температуры окружающей среды
Конструктивно моноблоки рентгеновских дефектоскопов серии РПД-200 представляют собой алюминиевые цилиндры, заполненные трансформаторным маслом, в котором находятся рентгеновская трубка и мощный высокочастотный источник высокого напряжения. Радиатор анода рентгеновской трубки охлаждается вентилятором.
Блок пульта управления представляет собой герметичный пластмассовый кейс, внутри которого находятся: лицевая панель управления с разъемами для подключения кабелей, кнопки управления и цифровые индикаторы режимов работы аппарата. Работа с аппаратом производится при открытой крышке кейса.
Рентгенаппарат РПД-200П может иметь в своем составе специальную тележку для юстировки и перемещения аппарата внутри трубы для радиографии швов трубопроводов на трубосварочной базе (секциями по 3 трубы).Тележка состоит из двух одинаковых узлов, монтируемых симметрично с двух концов моноблока. Каждый узел имеет 3 телескопические выдвигаемые опоры с колесами для передвижения аппарата по оси трубы.
Технические характеристики:
| Параметры | Значения |
| РПД-200П | |
| Максимальная потребляемая мощность, Вт | 1400 |
| Максимальная мощность на аноде, Вт | 1000 |
| Диапазон установки анодного напряжения, кВ | 70 ÷ 200 |
| Максимальная толщина просвечиваемой стали, мм | 32 |
| Диапазон установки анодного тока, мА | 1,0 ÷ 5,0 |
| Диаграмма излучения | 40° х 360° |
| Фокусное пятно (по паспорту на трубку), мм | 3,5х1,5 |
| Диапазон рабочих температур, °C | от -10°С до +40°С |
| Диапазон установки времени экспозиции с шагом 1 с, с | 1÷998 (16 мин) |
| Питание — однофазная сеть переменного тока | 220 В, 50 Гц |
| Тип рентгеновской трубки | 1 БПК 21-200 |
| Габаритные размеры, мм /вес, кг: | |
| Моноблок (без свинцовой защиты) | |
| Моноблок (с рукоятками) | 913 / 16 |
| Моноблок (без рукояток) | Ø180х806 |
| Блок питания и управления | 415×345×180 / 7,0 |
| ПДУ | |
| Аккумуляторный блок | |

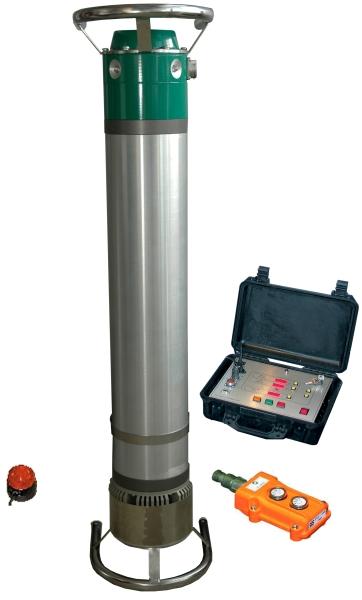

В стандартный комплект поставки аппаратов входят:
- моноблок в футляре с амортизацией и ручками для переноски;
- блок питания и управления (БПУ) в кейсе;
- пульт дистанционного управления с кабелем длиной 50 м;
- соединительный кабель (моноблок — БПУ) длиной 10 м; (в модификации «РПД-200 П» — 20 м).
- сигнальная лампа на магнитном держателе с кабелем длиной 10 м
Дополнительно аппараты серии РПД-200 могут комплектоваться:
- Кареткой для установки аппарата на трубе и перемещения его снаружи. Перемещение аппарата осуществляется простым механизмом, который может быть установлен под любым углом в пределах полного оборота вокруг трубы. Диаграмма излучения автоматически направляется в сторону противоположной стенки трубы. Каретка устанавливается одним человеком в среднем за три минуты. Масса каретки рентгеновского аппарата РПД-200 — 5,5 кг.
- Тележкой для перемещения внутри труб с диаметрами от 300 до 820 мм. Тележка используется с рентгеновскими аппаратами РПД-180П, РПД 200 П, РПД-250П и предназначена для их перемещения внутри труб с диаметрами от 300 до 820 мм. Тележка состоит из двух одинаковых узлов, которые устанавливаются с обоих торцов аппарата. Настройка тележки на наружный диаметр трубы, осуществляется перестановкой рычагов колёс. Тележка снабжена рым-болтами для обеспечения протягивания аппарата внутри контролируемой трубы. Возможно изготовление тележек для диаметров 820 — 1420 мм. Масса тележки — 7,5кг.

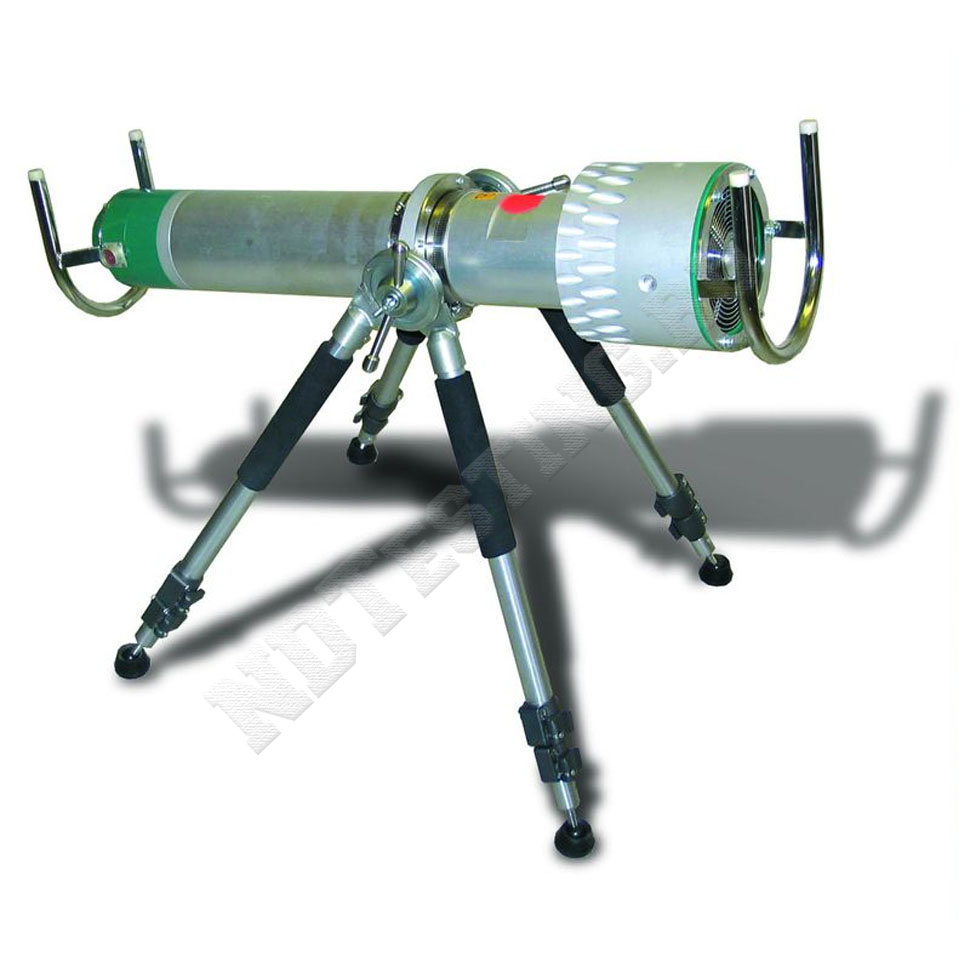

- Телескопический штатив с регулируемыми по высоте пластиковыми или магнитными наконечниками используется для установки дефектоскопа РПД-200 на неровных поверхностях. Минимальная высота установки аппарата 640 мм, максимальная 1100 мм. Вес штатива 6 кг.
- Лазерный прицел. Данное оптическое устройство имеет систему зеркал и лазерную указку, фиксируемую в трёх положениях со встроенной батарейкой и кнопкой управления. Выступающий корпус лазерной указки обозначает красным лучом центр, верхнюю и нижнюю границы диаграммы излучения (с аппаратом серии «РПД-150» обозначает только центр). Прицел легко снимается с любого конца рельса и хранится в мягком футляре. Установка прицела не требует никаких инструментов. Масса: 200 г. Габаритные размеры: 40 х 60 х 165 мм
