Газоанализатор стационарный Сапфир-СВ предназначен для непрерывного автоматического измерения концентрации диоксида серы (SО2) и выдачи светового и звукового сигналов при достижении порогового уровня концентрации, а также выдачи сигналов управления внешними устройствами путем включения реле (при заказе выносного блока силовых реле). Газосигнализатор Сапфир-СВ имеет индикацию концентраций газов на цифровом светодиодном индикаторе.
Область применения газоанализатора Сапфир-СВ — атмосфера рабочей зоны, где возможно превышение концентрации диоксида серы (SO2).
Устройство и принцип работы газосигнализатора САПФИР-СВ исполненение 011

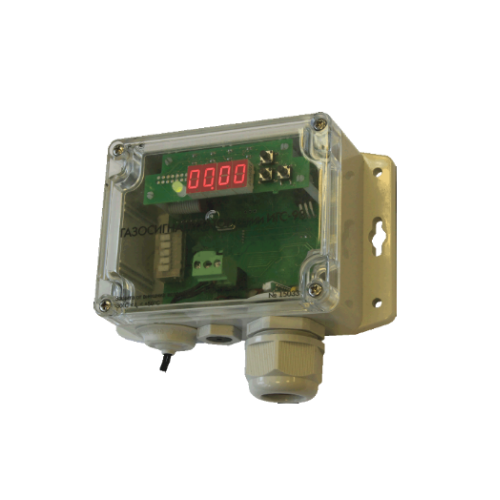

На корпусе газосигнализатора имеются: гермоввод для кабеля электропитания и выходного сигнала, излучатель звука, фланцы с отверстиями для крепления.Конструктивно газосигнализатор Сапфир-СВ исп. 011 выполнен в корпусе из поликарбоната с прозрачной крышкой. В корпусе газосигнализатора размещены: основная печатная плата и плата индикации и управления. Под винтовой крышкой установлен измерительный модуль, содержащий газочувствительный сенсор и плату нормализатора сигнала.
Газочувствительный сенсор преобразует концентрацию контролируемого газа в электрический сигнал и выводит информацию на встроенный цифровой индикатор или на внешнее устройство контроля в виде аналогового токового сигнала 4-20 мА. Помимо цифровой индикации газосигнализатор Сапфир-СВимеет световую и звуковую сигнализацию.
Газосигнализатор Сапфир-СВ исп. 011 имеет три выходных управляющих сигнала мини-реле: Порог1, Порог2 и Неисправность.
На основной печатной плате Порог1 имеет маркировку ALARM1, Порог2 — ALARM2, Неисправность — ALARM0. Нагрузка не более 100мА на каждом контакте.
В случае превышения концентрацией газа установленного Порога 1 светодиод меняет цвет на красный и начинает мигать, одновременно подается прерывистый звуковой сигнал и появляется напряжение на контакте ALARM 1.
Если порогов два, то при превышении Порога 2 частота световой и звуковой сигнализации увеличивается и появляется напряжение на контакте ALARM 2.
При снижении концентрации газа ниже Порога 1 и Порога 2 (или повышении выше Порога 1 для кислорода) отключается сигнализация и пропадает напряжение на контактах ALARM 1 и ALARM 2.
Если газосигнализатор исправен, то выход Неисправность выдает сигнал (напряжение 24В). В случае неисправности газосигнализатора или отсутствия питания светодиод меняет свой цвет на оранжевый, при этом на индикаторе появляется надпись «FOUL» (ошибка), на выходе Неисправность отсутствует сигнал (напряжение становится равным нулю).
При необходимости подключения внешних силовых устройств, при срабатывании сигнализации, когда недостаточно 24В при токе 100мА, используется блок внешних силовых реле.
Принцип действия схемы контроля концентраций токсичных газов газосигнализатора Сапфир-СВ основан на амперометрическом методе измерения, при котором электрохимический сенсор преобразует значение концентрации диоксида серы в атмосфере в электрический сигнал, сила тока или напряжение которого пропорциональны величине концентрации. Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.
Нагрузкой каждого сенсора является усилитель с выходным напряжением, пропорциональным концентрации газа.
Цифровая трёхразрядная матрица газоанализатора Сапфир-СВ показывает концентрацию диоксида серы SО2 в мг/м3.
При достижении концентрации контролируемого газа величины установленного порога включаются прерывистая световая (красный светодиод) и звуковая (сирена) сигнализации, а также срабатывают управляющие мини-реле.
Питание газосигнализатора Сапфир-СВ осуществляется от внешнего источника постоянного тока, обеспечивающего непрерывную работу прибора в течение длительного времени, или от сети 220 В (дополнительно необходимо приобрести блок питания или сетевой адаптер). Блок питания НЕ ВХОДИТ в комплект поставки газосигнализатора Сапфир-СВ.
Высота установки датчика САПФИР-СВ
Высота установки газоанализатора Сапфир-СВ зависит от физических свойств газов и характера работы персонала. Поскольку газы, более тяжёлые, чем воздух (СО2, пропан, хлор и др.), будут скапливаться в нижней части помещения, то датчики устанавливают на высоте не более 1 метра от пола. Более лёгкие газы (например Н2, СН4 и др.) будут подниматься в верхнюю часть помещения и датчики надо ставить вблизи потолка. Для газов, имеющих плотность близкую к воздуху, место расположения может быть любое. Для токсичных газов датчики располагают на уровне дыхания человека: для сидящего –150 ± 20 см, для идущего по проходу – 180 ± 20 см.
Газоанализаторы Сапфир-СВ исп. 011 соединяются с внешним контроллером или другой системой автоматики с помощью кабеля любого типа сечением проводов 0,2-2,5 мм2 (при поставке — кабель МКШ 3-0,35 мм2), позволяющего закрепление в клеммных колодках и проход через гермоввод прибора. Соединение должно производиться в строгом соответствии номерами в разъеме. Для подсоединения кабеля к прибору необходимо снять крышку корпуса, отвернув 4 винта, пропустить конец кабеля с зачищенными проводами через кабельный ввод и закрепить провода в клеммной колодке на плате прибора. Прокладку кабеля следует вести по возможности на удалении от сетевых проводов и силовых кабелей.
