Шаблон сварщика УШС-2

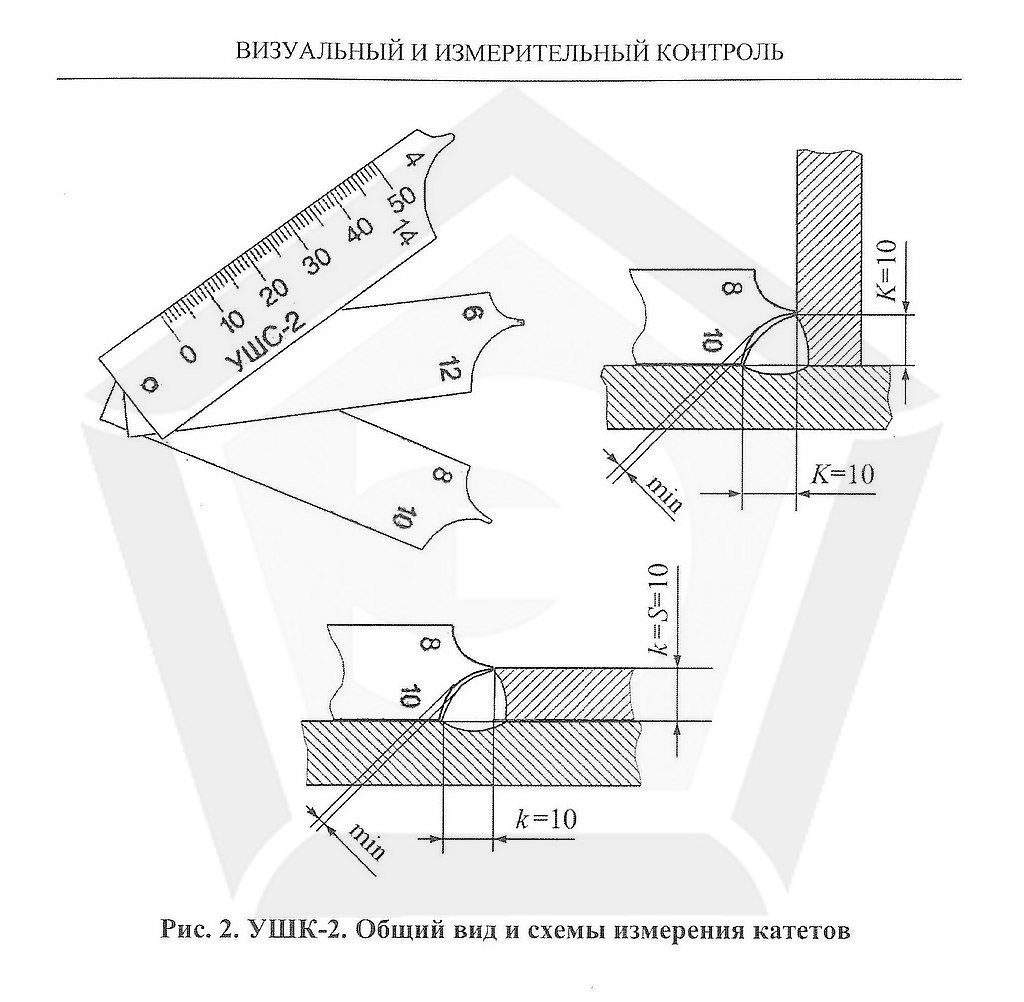

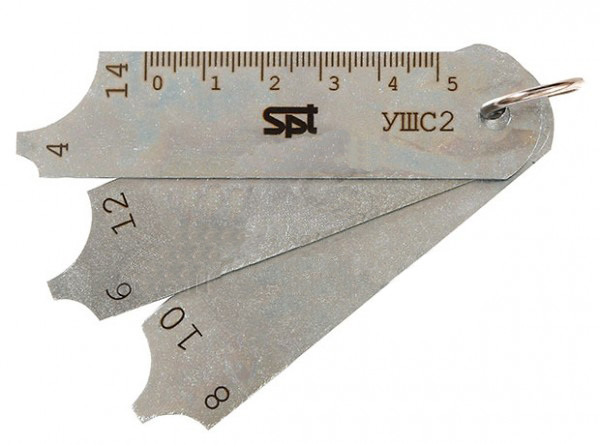

Шаблон сварщика УШС-2 предназначен для контроля катетов угловых швов в диапазоне 4-14 мм в соответствии с требованиями СТБ 1133-98. Конструктивно шаблон УШС-2 состоит из 3 соединенных пластин с выточками разных диаметров. Контроль с использованием шаблона УШС-2 ведется путем последовательного приложения пластин до выявления минимального зазора. Размер считается установленным, если длинная сторона лепестка и перемычка между его катетами прилегают к поверхности изделия без видимого зазора, а зазор между выточками лепестка и швом является минимальным. При несовпадении катета шва ни с одной из выточек, размер катета определяется опытным путем.УШС-2 входит в состав комплекта ВИК «Эксперт».
Основные характеристики УШС-2:
- Диапазон контролируемых катетов стыкового сварного шва – 4-14мм;
- Количество ступеней – 6;
- Точность изготовления — ±0,3мм;
- Средняя наработка на отказ – не менее 1000 условных циклов замеров.
Комплект поставки:
- шаблон УШС-2,
- паспорт,
- сертификат о калибровке (по заявке),
- чехол.
