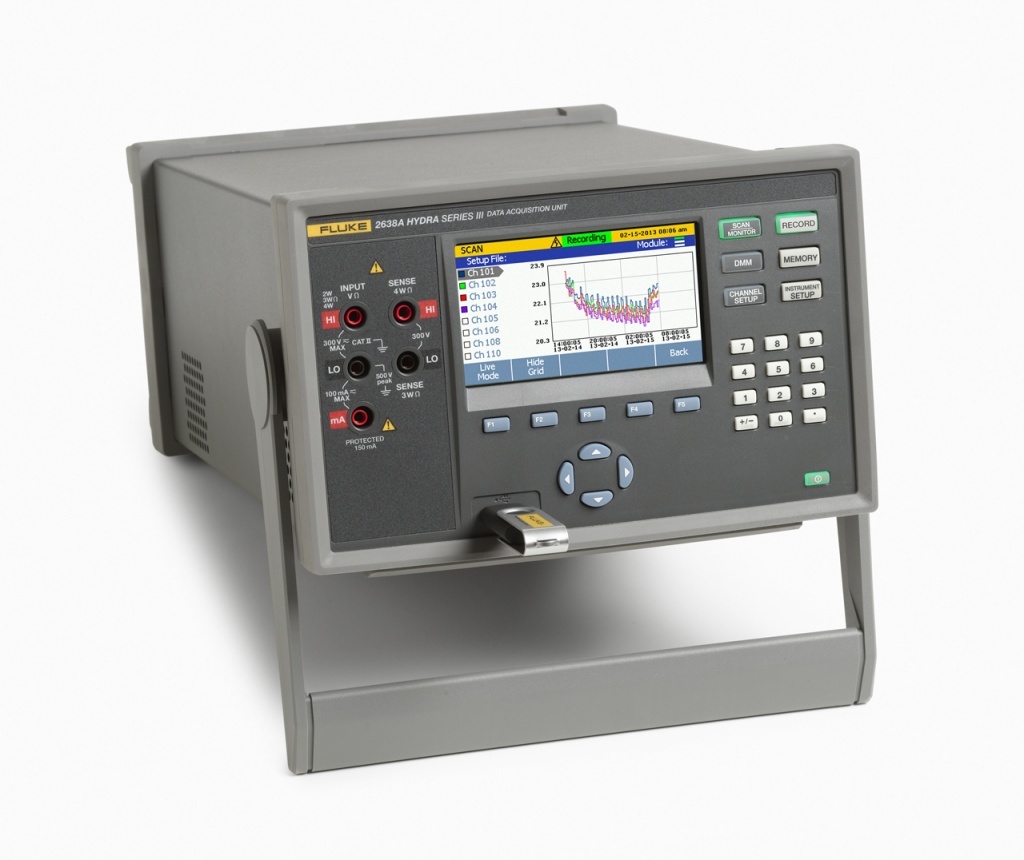

Система сбора данных Fluke 2638A/40 220 Hydra Series III
Загрузка...
Система сбора данных Fluke 2638A/40 220 Hydra Series III может использоваться для считывания и документирования показаний с разных типов датчиков, а также выполнения контактных измерений в режиме цифрового мультиметра (DMM), обеспечивая высокую точность результатов.
В отличие от регистраторов Hydra ранних модификаций, система сбора данных оборудуется полноцветным графическим дисплеем, благодаря чему обладает повышенной информативностью и наглядностью, позволяя выполнять анализ данных непосредственно в процессе выполнения работ. Как портативное устройство, которое соответствует промышленному классу безопасности, прибор может использоваться непосредственно в производственных условиях для диагностики стационарных объектов.
Основные функции Fluke 2638A/40 220 Hydra Series III
- Сканирование активируется вручную или по внешнему сигналу и выполняется с документированием показаний.
- Функция монитора служит для просмотра текущих показаний и статистики для выбранного канала, обеспечивая доступ к данным в реальном времени, не прерывая процесса сканирования.
- Запись данных может производиться во внутреннюю память которая позволяет сохранять результаты 57 000 сканирований и 1000 настроечных профилей, либо на внешний носитель.
- Режим DMM обеспечивает измерение электрических параметров, со сбором статистики и построением временных графиков при отслеживании динамических процессов, что дает возможность в ходе промышленной диагностики оборудования и стационарных установок обходиться без отдельного мультиметра.
- Дистанционное управление может осуществляться через комплектные порты LAN или USB, с использованием прикладного ПО FlukeDAQ либо удаленных команд SCPI.
Особенности
Для подключения датчиков модель Fluke 2638A/40 220 комплектуется двумя 20-канальными универсальными разъемами, каждый из которых снабжен двумя дополнительными входами для слаботочных измерений. Путем доукомплектования дополнительным разъемом 2638A-100 и релейной платой 2638A-RLY общее число входных каналов может быть увеличено до 66. Помимо регистрации показаний по выбранным каналам, предусмотрена возможность задания для каждого из них до двух уровней аварийных сигналов. Управляемые триггеры через выводы на задней панели позволяют выполнять активацию внешних устройств, например, сигнализации либо исполнительных приводов.
Технические характеристики Fluke 2638A/40 220 Hydra Series III:
| Fluke 2638A/40 220 | |
|---|---|
| Напряжение постоянного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,0024 % |
| Напряжение переменного тока | Диапазон: от 100 мВ до 300 В Разрешение: от 0,1 мкВ до 1 мВ Точность: 0,11 % |
| Сопротивление | Диапазон: от 100 Ом до 100 МОм Разрешение: от 0,1 мОм до 100 Ом |
| Частота | Диапазон: от 20 Гц до 1 МГц Точность: 0,01 % |
| Резистивный датчик температуры (Pt 100) | Диапазон: –200 °C Разрешение: 0,001 °C Точность: 0,016 °C |
| Термопары J | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,53 °C |
| Термопары K | Диапазон: –200 °C до 1000 °C Разрешение: 0,01 °C Точность: 0,60 °C |
| Термопары T | Диапазон: –270 °C до 400 °C Разрешение: 0,01 °C Точность: 0,62 °C |
| Типы термопар | R, S, N, E, B, C, D, G, L, M, U, W |
| Емкость канала | Аналоговые входы: от 22 до 66 каналов; 8 цифровых вводов-выводов и 6 выходов аварийных сигналов (TTL) Сумматор: 1 |
| Электропитание | Напряжение: 100 В до 264 А в 4 моделях питания по выбору (100 В, 120 В, 220 В, 240 В) Частота: от 47 Гц до 440 Гц (автоматическое распознавание при включении) Потребляемая мощность: 34 В А пик (24 Вт среднее) |
| Связь | LAN: 10/100 Мб TCPIP DHCP Удаленные команды: набор команд SCPI |
| Внутренняя память | 57 тысяч сканирований; 1000 файлов настройки |
| Безопасность файлов | Двойной уровень, администратор, пять защищенных паролем пользователей, статус гостя |
| Выходы аварийных сигналов | 6 выходов аварийных сигналов TTL — назначается на один или несколько каналов |
| Установки аварийных сигналов | 2 назначаемых установки на канал, высокий-низкий, высокий-высокий, низкий-низкий |
| Языковые меню | Английский, китайский, французский, немецкий, японский, корейский, португальский, русский, испанский |
| Рабочая температура | от 0 °C до 50 °C |
| Температура хранения | от 20 °C до 70 °C |
| Прогрев | один час до достижения паспортных характеристик погрешности |
| Относительная влажность (без конденсации) | Рабочая: от 0 °C до 28 °C < 90 %; от 28 °C до 40 °C < 75 %; от 40 °C до 50 °C < 50 % Хранение: от 20 °C до 70 °C < 95 % |
| Масса | 6 кг |
| Габариты | 150 мм x 285 мм x 385 мм |
| Стандартная высота стойки | 3 U |
Комплект поставки Fluke 2638A/40 220 Hydra Series III:
- Система для сбора данных Fluke 2638A/40 220 с 40 универсальными каналами, включая две релейных платы (2638A-RLY) и два разъема 2638A-100
- Измерительные провода
- Инструкция по эксплуатации
- Информация по технике безопасности и регистрация для гарантии на компакт-диске
- Кабель питания
- Отвертка и отчет с данными о контролируемой калибровке
